使用示波器及探頭測量電源的控制環路響應

　　電源和穩壓器通常設計用于在特定電流范圍內保持恒定電壓。供應應快速響應需求變化，同時保持恒定的輸出，而不會出現過度的振鈴或振蕩。為此，電源本質上是具有閉合反饋環路的放大器?？刂骗h(huán)路測量有助于測量電源如何響應輸出負載條件、溫度變化或其他變化的變化。

　　頻率響應分析可以使用專用設備來執行，但也可以使用較新的示波器來測量控制環路響應。使用示波器、信號源和適當?shù)淖詣?dòng)化軟件可以快速進行測量并以熟悉的波特圖形式呈現。有關更多詳細信息，請查看完整的應用筆記“使用示波器測量電源的控制環路響應”。

　　示波器測量

　　使用示波器執行控制環路響應測量需要您在不同頻率范圍內向控制環路的反饋路徑注入激勵。示波器可讓您測量電路的實際增益和相位，與僅依靠仿真相比，您可以更好地了解設計的穩定性。

　　先進的功率測量和分析軟件

　　可以使用配備高級功率測量和分析軟件 (4/5/6-PWR)的 4、5 或 6 系列 MSO 來測量電源的控制環路響應?？刂苹芈讽憫?yīng)是該軟件支持的眾多測量之一。

　　為了確定控制回路測量值，軟件執行以下功能：

　　控制函數發生器

　　根據兩個電壓輸入計算并繪制增益

　　根據兩個電壓輸入計算并繪制 Vin 和 Vout 之間的相移

　　計算增益裕度和相位裕度

　　控制回路響應測量的測試裝置

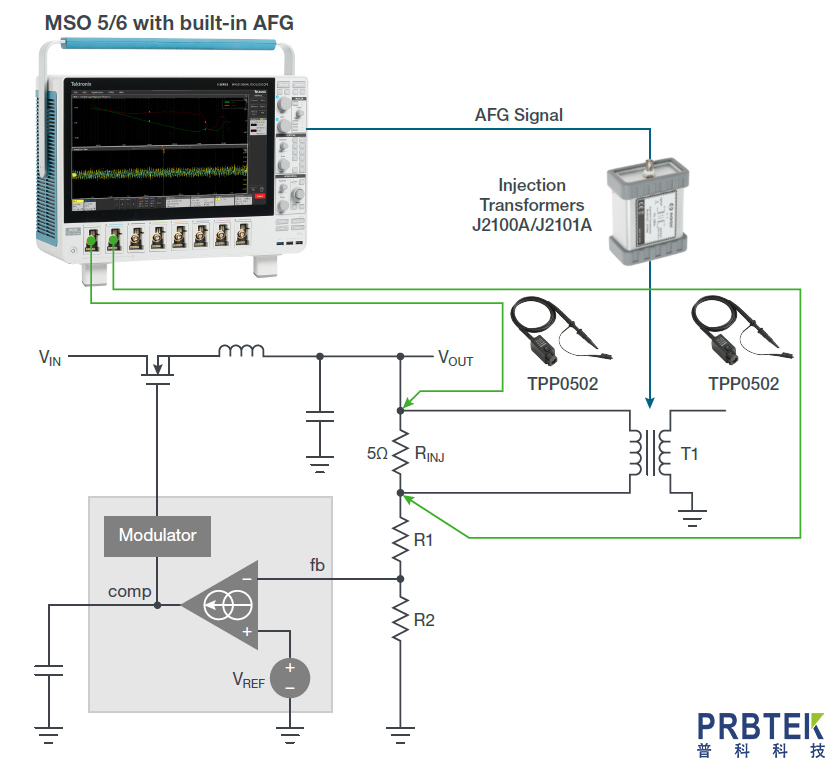

　　為了收集波特圖的數據，必須在低值注入電阻上應用兩個探頭。示波器測量刺激和響應幅度以計算增益，還測量刺激和響應之間的相位延遲。

　　測量電源控制環路頻率響應的裝置由以下元件組成：

　　為了測量電力系統的響應，必須將已知信號注入反饋環路。4、5 和 6 系列 MSO提供 內置信號源，可用于通過變壓器將此類信號注入控制環路的反饋中。 也可以使用AWG31000外部函數發生器 。

　　在寬帶寬內具有平坦響應的注入變壓器跨接在注入電阻器上，將接地信號源與電源隔離。變壓器的選擇取決于控制環路響應的頻率范圍。例如，Picotest J2101A 注入變壓器的頻率范圍為 10 Hz–45 MHz，與 4/5/6 系列 MSO 的函數發生器選項非常匹配。

　　對于電壓測量，建議使用低電容和低衰減的無源探頭，例如 TPP0502。這是因?yàn)榈吞筋^衰減可實現良好的靈敏度，而低電容可最大限度地減少探頭負載效應。

　　測量頻率響應

　　正確連接負載并設置系統后，必須通過示波器的設置菜單配置激勵掃描。這個過程很簡單，但有幾種方法可以自定義掃描和測量。

　　4、5 或 6 系列 MSO 上的控制環路分析可以利用頻譜視圖功能，該功能使用示波器每個通道中內置的數字下變頻器。該方法提供了對頻率分辨率的精細控制。傳統的 FFT 方法仍然可以作為替代方法，因此如果您更熟悉它，可以使用它。

　　自動 RBW 設置可用于告訴儀器在整個掃描過程中動態自動調整關鍵參數，例如分辨率帶寬、中心頻率和跨度，以獲得穩定且可重復的結果。

　　4/5/6-PWR 軟件還支持恒定幅度和輪廓幅度掃描。輪廓掃描可讓您為不同頻段指定不同幅度，從而優化信噪比 (SNR) 以獲得更好的結果。

　　解釋結果

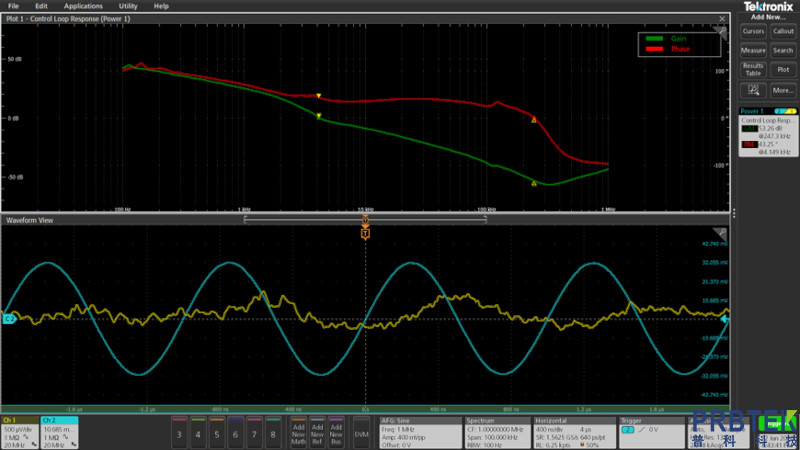

　　按前面板運行按鈕開始測試。測量開始，相位和增益曲線繪制在顯示屏上。所得的波特圖顯示：

　　頻率，以對數刻度繪制在 x 軸上

　　增益(綠色跡線)，在 y 軸上，刻度在左側，以 dB 為單位

　　刺激和反應之間的相位(紅色跡線)，在 y 軸上，刻度在右側，以線性刻度繪制并以度為單位

　　可以在繪圖上使用光標來指示特定頻率下的增益和相位。兩個光標之間的差異也會顯示在屏幕上。

　　分析電源內控制環路的穩定性不需要專門的儀器。通過添加功率分析軟件、函數發生器、隔離變壓器和正確的探頭，可以使用通用的、熟悉的示波器來構建波特圖。
