羅氏線圈的工作原理及使用中應注意的問題

      羅氏線圈的工作原理：

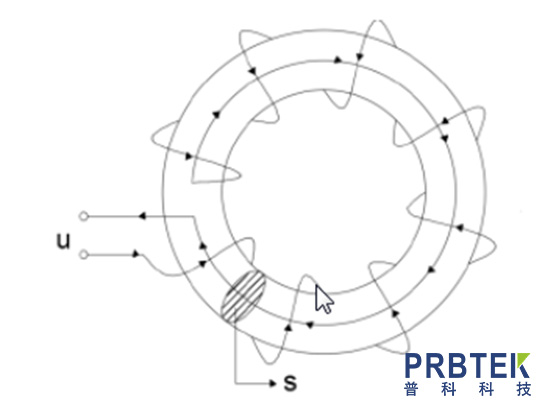

　　羅氏線圈的結構很簡單，在柔軟的非磁性材料上繞上線圈就能檢測電流，羅氏線圈測量電流的依據是法拉第電磁感應定律和安培環路定律，當被測電流沿軸線通過羅氏線圈中心時，在環形繞組所包圍的體積內產生相應變化的磁場，變化的磁場在線圈中產生感應電壓，感應電壓經過放大的積分后產生電流檢測信號。

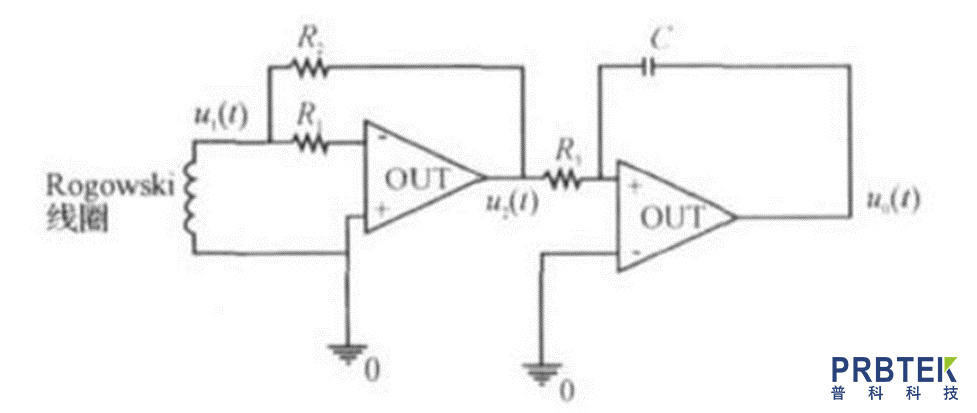

　　1)線圈繞在非磁性材料上，線圈內的磁場很微弱，必須先進行放大，在經過積分器積分后輸出電流檢測信號。

　　2)羅氏線圈的技術難點主要在微弱信號放大電路和積分電路上。

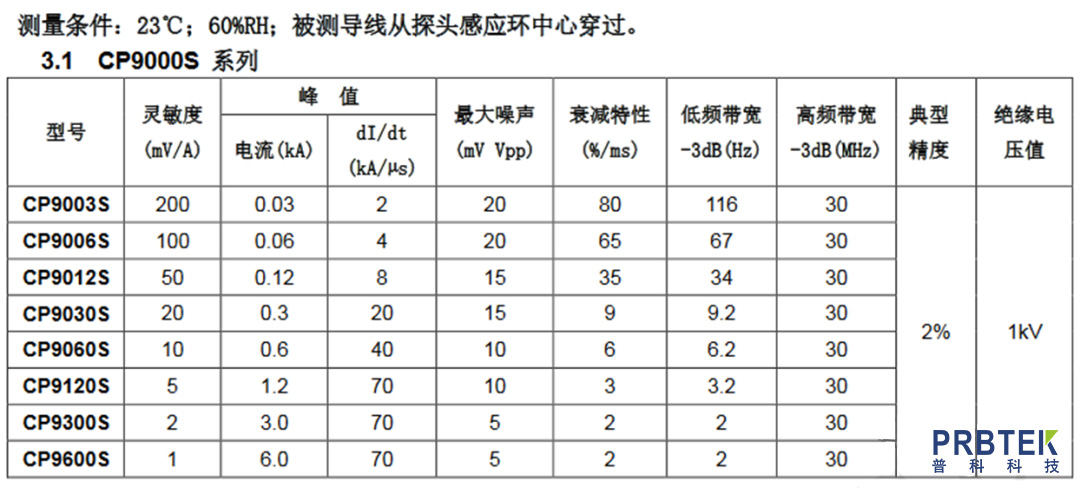

　　羅氏線圈的測量帶寬是一個很重要的指標，和示波器的帶寬是從直流開始不同，羅氏線圈的帶寬是一個范圍。

　　使用羅氏線圈應該注意的問題：

　　1)羅氏線圈的精度較低，大部分是2%精度，最高只有1%精度，不能作為精密測量的儀器。

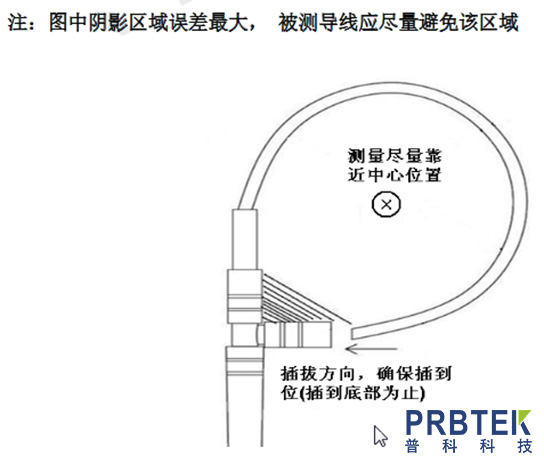

　　2)使用羅氏線圈時最好讓導線從羅氏線圈的中心穿過，這樣誤差最低，不要讓導線靠近下圖中的陰影部分。

　　3)實驗室中的羅氏線圈存在工頻電流干擾，即使羅氏線圈中沒有任何導體，這是正常現象，我們的周圍空間存在較強的50Hz工頻磁場，羅氏線圈感應了周圍空間的工頻磁場，這種現象無法消除，因此用羅氏線圈測量低頻電流時就要考慮工頻磁場的干擾問題。在采購羅氏線圈時要注意帶寬的下限要高于50Hz.

　　4)羅氏線圈不能調整零漂，如果發現羅氏線圈的輸出出現零漂，使羅氏線圈內部的放大電路出了問題。需要聯系廠家維修。

　　5)實驗室中的羅氏線圈的線圈的線圈直徑很細，外表的塑膠保護層較薄，在測量時要注意保護，不要弄破塑膠保護層，塑膠保護層損壞后，線圈就會裸露在外面，失去保護，一旦線損壞，羅氏線圈就會報廢。

      以上就是關于羅氏線圈的工作原理及使用中應注意的問題，如您使用中還有其他問題，歡迎登錄西安普科電子科技www.jmcsled.cn
