使用PEM的CMC 羅氏線圈測量高頻軸承電流

關于高頻軸承電流

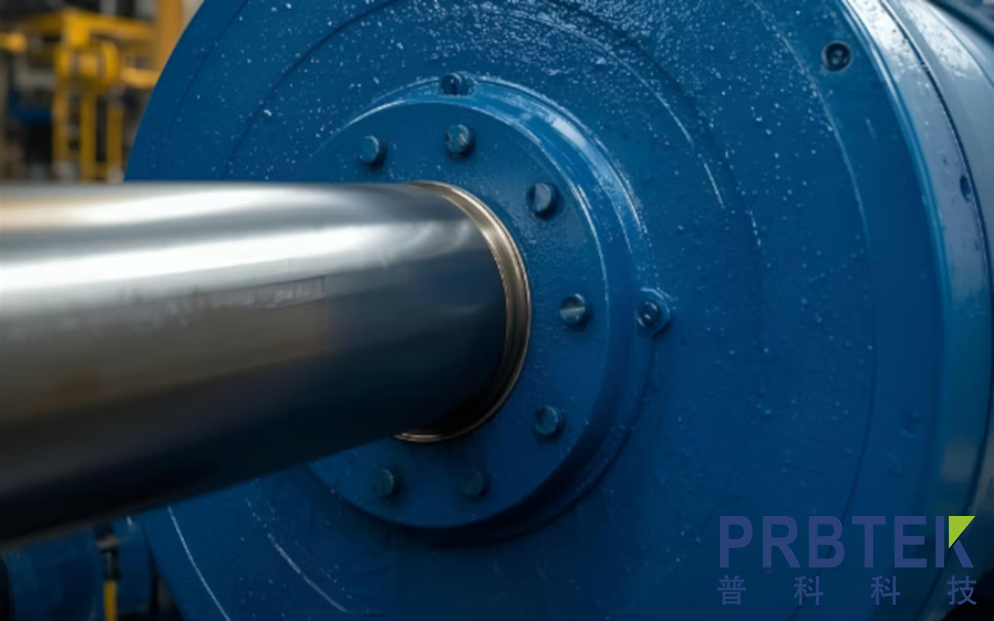

高頻軸承電流對由變頻驅動器（VFD）驅動的現代電機系統構成了重大威脅。這些由電力電子變換器中快速半導體開關產生的瞬態電流，通過電放電加工（EDM）效應導致軸承過早損壞。與傳統機械磨損不同，EDM損傷進展迅速，可能將軸承壽命從數年縮短到僅數月。

這些電流的特點是極快的上升時間（通常為納秒級）、高峰值幅度（0.5-40A）以及從千赫到兆赫茲不等的頻率分量。當軸承兩端的電壓超過潤滑膜的擊穿閾值（通常為5-30伏）時，會發生電放電，在軸承表面形成微小的坑洞，最終形成典型的凹槽圖案。

技術挑戰在于如何準確捕捉這些快速、瞬態的現象。傳統的電流測量工具缺乏必要的帶寬，可能導致數百萬美元的設備損壞和意外停機，涉及海洋推進系統、水處理設施及關鍵工業應用。

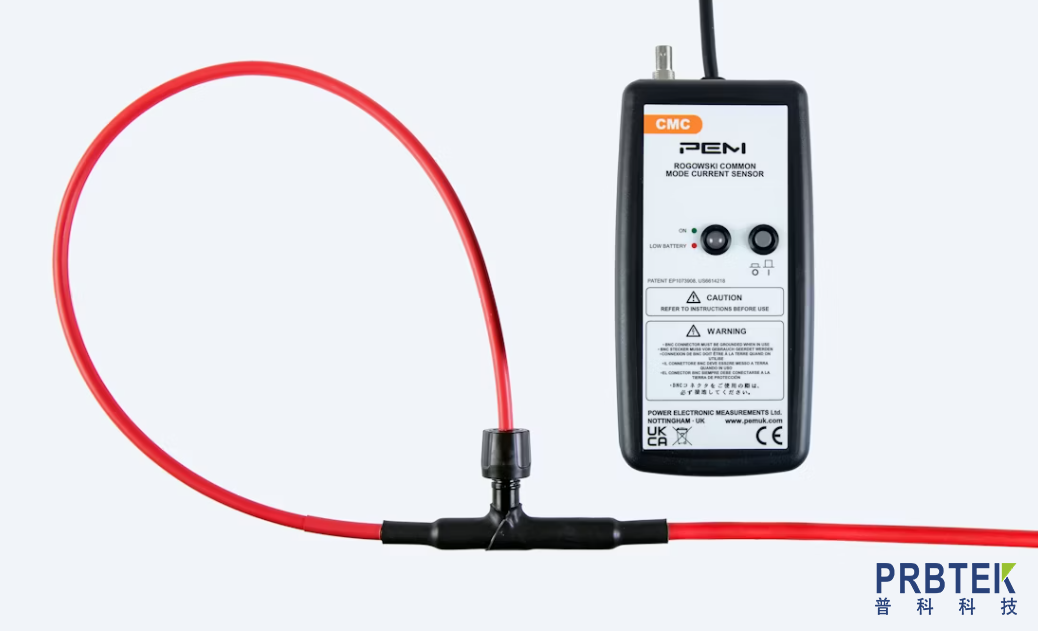

PEM的CMC 羅氏線圈

PEM的CMC 羅氏線圈通過專門設計的高頻承載電流測量能力，解決了這一精確挑戰。憑借數十年電力電子測量的專業知識，我們的技術能夠?qū)崿F(xiàn)：

優化的高頻響應
2kHz 至MHz頻段帶寬，專門設計用于捕捉與變頻切換邊緣相關的快速瞬態

卓越的瞬態性能
準確測量上升時間可達20納秒的電流脈沖

非侵入式測量
靈活的夾繞式設計無需電氣連接或斷開電路

氣芯設計
消除了影響測量精度的磁飽和和滯后效應

靜電屏蔽
減少電噪環境中電容耦合干擾

主要特征

頻率范圍：2kHz 至>10 MHz

快速瞬態響應：捕獲上升時間可達20納秒

峰值電流測量：峰值最高150A。

靈活尺寸：提供多種直徑，以適應不同電纜和軸尺寸

堅固的結構：專為惡劣工業環境設計

應用

軸承保護驗證
確認絕緣軸承、軸接地環及其他緩解措施的有效性

狀態監測
：在災難性故障發生前發現正在發生的問題

根本原因分析
通過波形分析區分不同的軸承電流類型（EDM、循環電流、轉子接地）

設計驗證
驗證電機系統設計是否符合當前風險因素
