示波器表筆正確的接地方法及注意事項

　　示波器是電子工程領域中常用的儀器，用于觀察和分析電信號的波形。示波器表筆的接地方式對于測量結果的準確性起著至關重要的作用。本文將詳細介紹示波器表筆的正確接地方法以及需要注意的事項，幫助讀者正確使用示波器，提高測量的準確度。

　　一、示波器表筆接地的基本原理

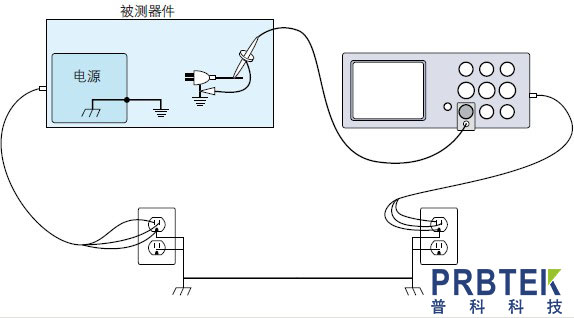

　　示波器表筆一般有兩個探頭，分別為信號探頭和接地探頭。信號探頭主要用于測量電壓信號，接地探頭則用于將測量回路的一個端點與地進行連接，以確保測量的參考點與被測信號相對一致。正確的接地方法可以降低測量系統的干擾，提高測量的準確性。

　　二、示波器表筆接地的正確方法

　　1. 將接地探頭與測量回路的地點連接：示波器表筆的接地探頭一般使用插頭形式，可以插入到示波器的接地孔中，也可以通過夾子或鉤子夾在被測電路的地線上。接地探頭的位置應盡量選擇在被測電路的地線上最接近信號源的地點，以確保測量的準確性。

　　2. 注意接地回路的長度：接地回路的長度對于測量結果也有一定的影響，尤其是在高頻測量時。因此，應盡量減少接地回路的長度，以減小測量系統的串?dāng)_和干擾，提高測量的準確性。

　　3. 避免共模干擾：共模干擾是示波器測量中常見的問題之一，會導致測量結果的偏差。為了避免共模干擾，可以使用差模測量方法，即同時測量兩個信號之間的差值，而不是測量單個信號。這樣可以消除共模干擾，提高測量結果的準確性。

　　4. 防止地回路的開斷：示波器表筆的接地回路應保持完好，避免出現開斷的情況。接地回路的開斷會導致測量系統失去參考地點，從而影響測量的準確性。因此，使用示波器時需注意接地回路的連接是否牢固，避免出現松動或斷開的情況。

　　三、示波器表筆接地的注意事項

　　1. 避免亂串接地：示波器表筆的接地探頭應盡量避免與其他設備或電源的接地線連接在一起，以免產生地回路干擾，影響測量結果的準確性。

　　2. 注意接地方式的選擇：根據被測電路的特點和需要測量的信號類型，選擇合適的接地方式。一般來說，信號頻率較低且要求較高準確度的測量，適合使用直接接地方式;而對于高頻信號和對共模干擾要求較高的測量，應采用差模測量方式。

　　3. 定期檢查接地線的連接情況：接地線作為示波器表筆的重要組成部分，應定期檢查其連接情況，確保接地線的良好連接，避免出現接觸不良或松動的情況。

　　綜上所述，示波器表筆正確的接地方法包括將接地探頭與測量回路的地點連接、注意接地回路的長度、避免共模干擾和防止地回路的開斷。在使用示波器時，還需注意避免亂串接地、選擇合適的接地方式并定期檢查接地線的連接情況。通過正確的接地方法和注意事項，可以提高示波器測量的準確性，確保測量結果的可靠性。
