使用知用電流探頭時示波器參數如何設置？

　　您知道使用電流探頭是示波器如何設置嗎?今天PRBTEK就來為您分享下 知用電流探頭在使用是，示波器改如何設置，一般情況下， 知用電流探頭可以使用在在市面上大部分品牌的示波器上。在實際應用中，為了準確、方便地測量電流，需要對示波器進行參數設置。今天我們將以市面上最常見的;兩大示波器品牌：泰克和是德為例，分別講解使用知用高頻電流探頭CP8030B/H和CP8150A時的參數設置。

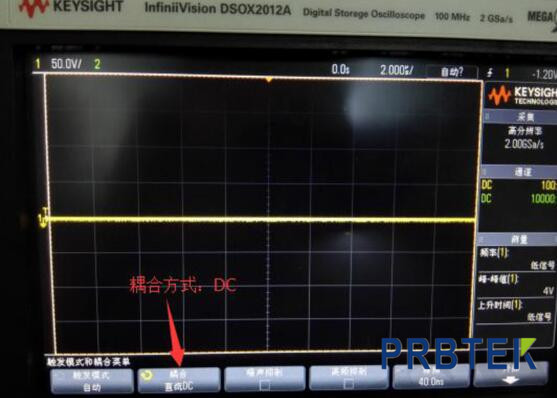

　　示波器耦合方式和阻抗設置為：DC 1MΩ;電流探頭已經把所測得的電流轉化為電壓形式輸出，默認的示波器阻抗是1MΩ。如果阻抗誤設為50Ω，信號會小一半。

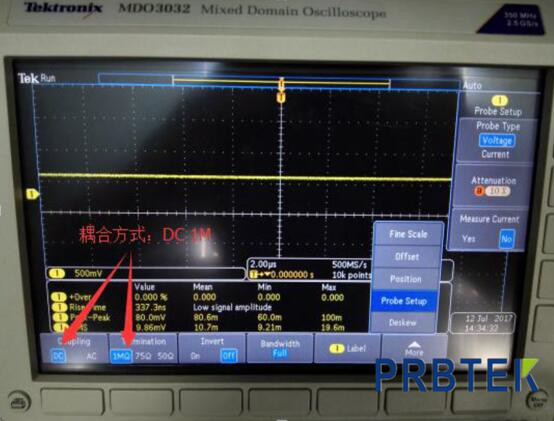

　　Tektronix MDO3032

　　KEYSIGHT DSOX2012A

　　(注：KEYSIGHT 該型號示波器無 50Ω 可R 選，所以默認為1MΩ)

　　示波器的衰減比的設置：

　　根據所用的探頭及其傳輸比，正確地設置示波器的衰減比，用戶就可以在示波器上直接讀出電流的數值而不需要進行手工換算(顯示的單位仍然是V)。

　　下面以CP8030B/H、CP8150A探頭為例：

　　CP8030B/H分為30A和5A兩個量程：

　　30A量程，探頭電流傳輸比為：0.1V/A;使用該檔位測量時，示波器衰減比應設置為“÷10”，“10X”或“10：1”如下圖：

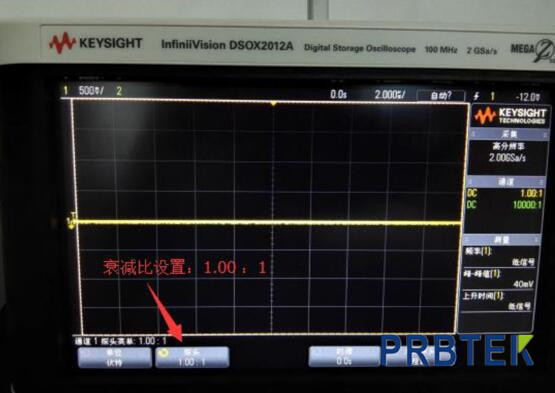

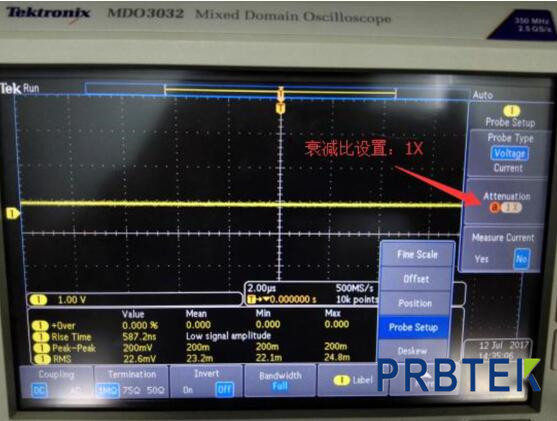

　　5A量程，探頭電流傳輸比為：1V/A，示波器衰減比應設置為“÷1”“1：1”或“1X”如下圖：

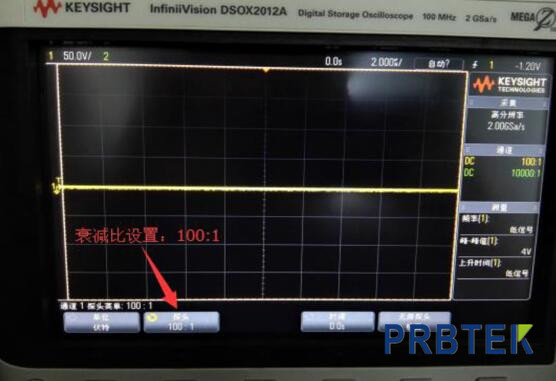

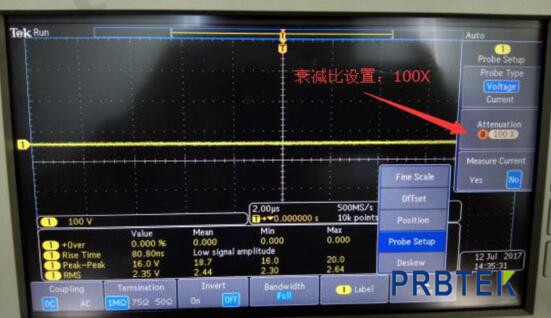

　　CP8150A分為150A和30A兩個量程：150A量程，傳輸比為：0.01V/A;測量時，示波器衰減設置為“÷100”，“100：1”或“100X”如下圖：

　　30A量程，探頭電流傳輸比為：0.1V/A;使用該檔位測量時，示波器衰減比應設置為“÷10” ，“10X”或“10：1”，設置方法與CP8030B/H 30A量程的檔位一樣。

　　以上使用知用電流探頭時示波器的設置指南由普科科技/PRBTEK整理分享， 西安普科電子科技有限公司致力于示波器測試附件配件研發、生產、銷售，涵蓋產品包含電流探頭、差分探頭、高壓探頭、無源探頭、電源紋波探頭、柔性電流探頭、近場探頭、邏輯探頭、功率探頭和光探頭等。旨在為用戶提供高品質的探頭附件，打造探頭附件國產化知名品牌。更多信息，歡迎登陸官方網站進行咨詢：http://www.jmcsled.cn/
