PRBTEK分享一些超實用的電流探頭測量小技巧

　　示波器探頭對于測量結果的準確性和正確性非常重要。它是連接被測電路和示波器輸入端的電子元件。電流探頭是示波器常用探頭之一，它提供了一種安全、經濟、簡單、準確的測量電流的方式，是示波器不可或缺的好伙伴。那么，電流探頭在使用過程中有哪些測量小技巧呢?今天，PRBTEK就簡單給大家分享一下：

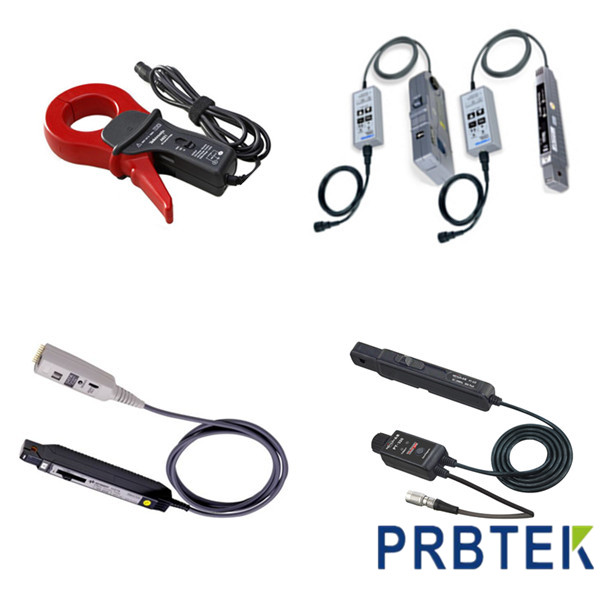

　　下圖是一些常用品牌的電流探頭:

　　提高探頭靈敏度

　　有時候需要電流探頭提供更高的靈敏度用以測試非常小的電流，可以像下圖一樣將導線多纏繞幾圈。

　　電流探頭符合變壓器原理，靈敏度提升的倍數與線圈匝數一致。但要注意插入損耗以匝數的平方而遞增。比如纏繞10圈，靈敏度提高10倍，而插入損耗增加100倍。通常來說，這不是問題，小電流不會在插入損耗上產生足夠高的電壓。

　　電流探頭測量技巧

　　如果將多個導線穿過電流探頭的線圈，如圖3所示。那么電流探頭測量得到的是這些導線總的凈電流。

　　測量一對導線的靜電流

　　如果兩個導線的電流量等，流向相反，那么測量得到的凈電流值為零。這個方法可以用來擴展測量直流或低頻交流電流。將已知電流、流向相反的導線與被測導線一起測量。這樣既擴展了探頭的測量范圍，也能起到消除低頻共模成分的作用。

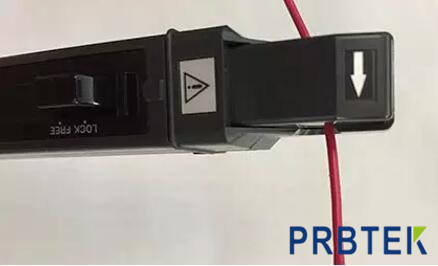

　　使用電流探頭，還應該注意，為了降低被測導體的電場輻射，所有的電流探頭都有一定程度的屏蔽。為了優化屏蔽效果，需要犧牲探頭的其他參數。例如不同廠家探頭對于抑制快速變化信號(dv/dt)的能力各不相同。這意味著，盡可能在電路中的低電壓部分來探測信號。如果無法避免，可能需要評估被電流探頭拾取的電場大小。用一小截導線的一端連接被測導體，導線另外一端懸空，用電流探頭鉗住這段導線，觀察電流波形。示波器上顯示的波形反映了電流探頭拾取到的電場。
