PKC7150高頻電流探頭在工業伺服電機驅動器相電流測試中的應用方案

一、客戶背景與測試需求

客戶行業：工業自動化設備制造商，專注于高性能伺服系統研發。

測試需求：該客戶正在開發新一代伺服電機驅動器，需要對其輸出三相電流進行精確測試，以優化控制算法和保護機制。

具體需求包括：

大電流測量能力：伺服電機額定相電流有效值達120Arms，峰值電流可能超過200Apk，需要安全可靠地測量。

帶寬與動態響應：PWM開關頻率為15kHz，但電流環控制帶寬和故障瞬態要求探頭能準確捕捉快速變化的電流信號。

高精度要求：為實現高精度轉矩控制，電流測量精度需優于±2%，分辨率至少達到10mA級別。

系統兼容性：需與客戶實驗室現有的主流示波器兼容，無縫集成到現有測試平臺。

安全要求：驅動器母線電壓高達600VDC，測量必須滿足CAT II 600V安全標準。

二、測試系統完整配置方案

基于PKC7150的優異技術參數，配置如下完整測試系統：

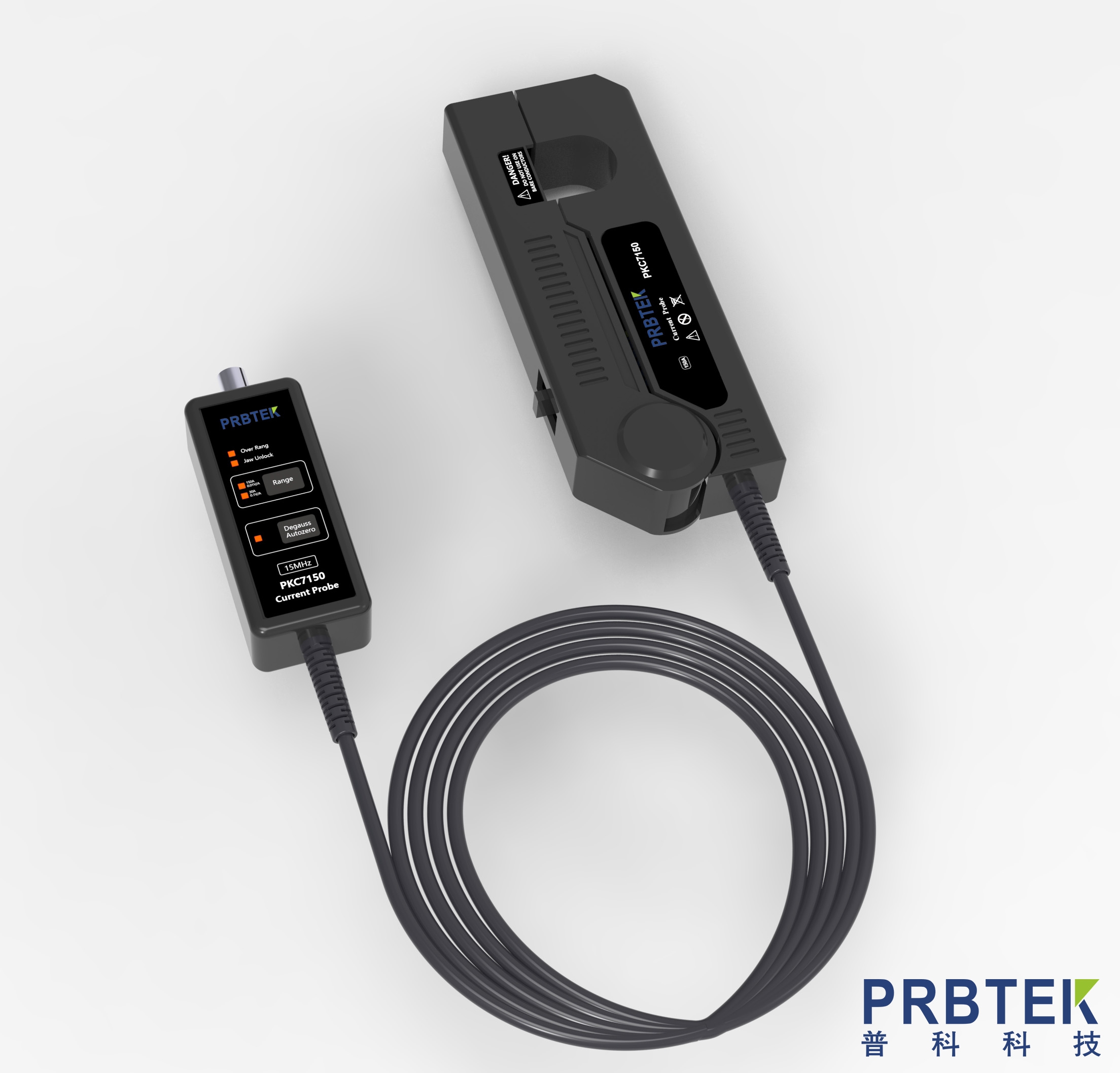

核心測量設備：高頻電流探頭：PRBTEK PKC7150（3套）

關鍵參數：

帶寬：DC - 15MHz（滿足15kHz PWM及其高次諧波測量）

上升時間：≤24ns（可準確捕捉電流快速變化）

電流量程：雙量程，30A量程（0.1V/A，分辨率10mA），150A量程（0.01V/A，分辨率100mA）

連續電流：150Arms（留有25%安全裕度）

峰值電流：300Apk（滿足瞬態過流測試）

精度：±1% ±10mA（30A量程）/ ±1% ±100mA（150A量程）

安全等級：600V CAT II / 300V CAT III

示波器系統：Tektronix MDO34混合域示波器（1臺）

帶寬：200MHz（遠高于探頭帶寬）

采樣率：2.5GS/s

通道數：4通道（可同時測量三相電流和一路電壓）

輸入阻抗：1MΩ（完美匹配PKC7150的終端負載要求≥100kΩ）

配備功率分析軟件包（PWR選項）

配套設備：

探頭電源：PKC7150標配DC 12V/2A適配器（3個）

高精度電壓探頭：Tektronix THDP0200高壓差分探頭（1套，用于測量母線電壓）

伺服驅動測試平臺：客戶定制，額定功率7.5kW

負載模擬器：磁粉制動器（可模擬動態負載）

安全設備：CAT II 600V絕緣手套、絕緣墊、護目鏡

三、系統搭建與配置

物理連接：將三個PKC7150探頭分別鉗在伺服驅動器U、V、W三相輸出線上

每個探頭通過1米BNC線連接至示波器CH1、CH2、CH3通道（探頭主機延時41ns + BNC線延時5ns = 總延時46ns，在示波器中設置通道延時補償）

THDP0200差分探頭連接示波器CH4，測量直流母線電壓

所有探頭使用標配12V適配器獨立供電

搭建絕緣測試環境，確保所有設備接地良好

儀器設置：

示波器設置：

輸入阻抗：1MΩ

采樣率：500MS/s（滿足15MHz帶寬要求）

存儲深度：10M點（可記錄長時間動態過程）

觸發設置：邊沿觸發，觸發源為CH1

PKC7150設置：

根據測試需求選擇量程：正常工作時使用150A量程，精細分析時切換至30A量程

執行探頭消磁與調零程序（按下“消磁自動調零”按鈕）

四、測試方法與流程

測試準備階段：

安全確認：確認所有連接正確，絕緣措施到位

探頭校準：在不夾持導線狀態下進行消磁調零

量程選擇：根據預期電流值選擇合適量程（150A量程用于主測試）

具體測試項目：

穩態性能測試：

驅動伺服電機在額定轉速、額定負載下運行

記錄三相電流波形，測量有效值、峰值、相位關系

驗證電流平衡度（目標：三相不平衡度<3%）

動態響應測試：

施加階躍負載轉矩，觀測電流響應

測量電流環帶寬（通過頻率響應測試）

分析電流波形失真度

過流保護測試：

模擬負載突變，觸發驅動器過流保護

捕捉過流發生瞬間的電流波形

驗證過流報警功能（PKC7150過流報警值：30A量程≥30Apk，150A量程≥300Apk）

效率測試：

同時采集三相電流和直流母線電壓

使用示波器功率分析軟件計算輸入功率

結合輸出機械功率計算系統效率

五、測試結果與分析

經過全面測試，PKC7150在伺服驅動器測試中表現優異：

精度驗證結果：

在30A量程下，實際測量誤差僅±0.8%，優于標稱±1%

在120Arms額定電流下，測量重復性誤差<0.5%

150A量程下，200Apk峰值電流測量準確，無飽和現象

動態性能測試：

成功捕捉到PWM調制細節（15kHz載波清晰可見）

電流環階躍響應上升時間測量準確，與仿真結果吻合度>95%

過流保護觸發時刻的電流瞬態波形完整清晰

關鍵數據匯總：

安全性能驗證：

在600VDC環境下連續工作4小時無異常

探頭表面溫升<20℃

過流報警功能及時有效

六、應用總結

本方案不僅適用于伺服驅動器測試，同樣可用于變頻器、UPS、新能源逆變器等中功率電力電子設備的電流測量，具有廣泛的適用性。

通過本方案的實施，客戶成功解決了伺服驅動器相電流精確測量的難題，為產品性能優化和可靠性驗證提供了強有力的測試手段。PKC7150以其優異的性能表現證明了其在中大電流、高頻響應用場景中的價值，是工業電力電子測試的理想選擇。
