PKC8030L高頻電流探頭在新能源汽車電機控制器測試中的應用方案

一、客戶背景

客戶名稱：某新能源科技有限公司

行業：新能源汽車零部件行業，專注于新能源汽車驅動電機、電機控制器的研發、生產與銷售

測試需求：在新型永磁同步電機控制器研發過程中，需精確測量控制器三相母線電流、IGBT開關電流等關鍵參數，要求捕獲電流動態波形（含瞬態尖峰）；需兼容企業現有泰克系列示波器。

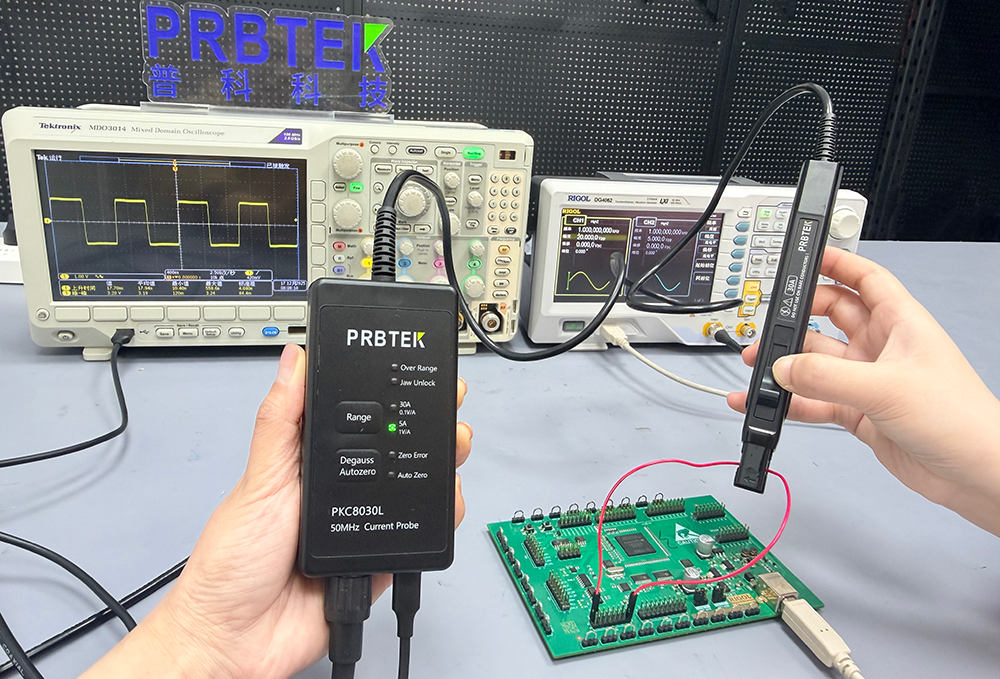

二、整套儀器配置

三、系統搭建

1. 供電連接：將標配DC 5V/2A電源適配器接入PKC8030L探頭控制盒的Type-C供電接口，確認電源指示燈正常亮起。

2. 信號連接：使用BNC連接線一端接入探頭控制盒的BNC輸出接口，另一端接入泰克TDS2024C示波器的任一通道（如CH1），確保連接牢固。

3. 示波器設置：進入示波器通道設置，將輸入阻抗調至1MΩ（匹配探頭終端負載要求），耦合模式設為“DC”，采樣率設為2GS/s，觸發方式選擇“邊緣觸發”。

4. 探頭準備：推動探頭開關控制桿至“OPEN”狀態，將被測電機控制器的三相母線中任意一相導線卡入傳感器頭中央位置，推回控制桿至“LOCK”狀態，確認鉗口打開指示燈熄滅。

四、測試方法

1. 前期準備：確認電機控制器未上電，按下PKC8030L探頭的“Degauss Autozero”消磁調零按鈕，待Auto Zero指示燈熄滅、Zero Error指示燈不亮，完成調零。

2. 量程選擇：根據被測電流預估范圍（電機控制器三相母線電流峰值約25A），按下探頭“Range”按鈕，選擇30A量程，確認量程指示燈綠燈亮起。

3. 測試執行：啟動電機控制器測試臺，調節示波器觸發閾值，捕獲電流波形；分別測量怠速、50%額定轉速、額定轉速三種工況下的三相母線電流，記錄峰值、有效值及紋波參數；切換至IGBT開關電流測量，重復上述步驟。

4. 數據記錄：通過示波器存儲功能保存各工況下的波形數據，導出至電腦用于后續分析。

五、測試結果

1. 測量精度：在30A量程下，額定轉速工況實測三相母線電流峰值24.2A，與標準電流源校準值偏差0.2A，精度達±0.8%，滿足客戶≤±2%的精度要求。

2. 波形捕獲：成功捕獲到50MHz以內的電流瞬態波形，IGBT開關過程中的電流尖峰清晰可辨，無波形失真現象，可精準反映電機控制器的電流動態特性。

3. 兼容性：PKC8030L通過BNC接口與客戶現有泰克示波器完美兼容，數據傳輸穩定，未出現信號丟失或干擾問題，適配批量測試場景。
