PKC8030L高頻電流探頭在光伏逆變器電流諧波分析中的應用方案

一、引言

光伏發電在全球能源結構中的占比日益提升，電網對電能質量的要求也越來越嚴格。作為連接光伏陣列與電網的關鍵設備，光伏逆變器輸出電流的質量直接影響電網的穩定性和安全性，過高的諧波含量會導致電網電壓畸變、設備過熱、繼電保護誤動等一系列問題。本方案旨在闡述如何利用高頻電流探頭PKC8030L對光伏逆變器的輸出電流進行精確、安全的諧波測量與分析。

二、諧波分析的挑戰與高頻電流探頭的優勢

傳統的光伏逆變器電流測量可能面臨以下挑戰：

1.非隔離測量風險

逆變器輸出端通常為高壓交流電，直接測量存在安全隱患。

2.高頻開關噪聲

逆變器采用高頻PWM調制，其開關頻率（通常為kHz至數十kHz）及其邊帶諧波會干擾測量。

3.寬頻帶需求

諧波分析需覆蓋基波（50/60Hz）直至數十次甚至更高次的諧波，要求測量設備具備足夠的帶寬。

4.直流分量影響

精確測量總諧波失真（THD）需要區分交流成分和直流分量。

高頻電流探頭的核心優勢：

1.安全隔離

采用鉗形非接觸式測量，從根本上避免了與被測高壓導體的電氣接觸，保障操作人員與設備安全。

2.寬頻帶響應

PKC8030LDC-50MHz的帶寬能夠輕松捕捉從基波到高頻開關噪聲的全部信號成分，為精確的諧波分析奠定基礎。

3.DC/AC耦合能力

基于霍爾效應，能夠同時測量直流和交流分量，這對于分析逆變器啟動、負載突變等瞬態過程以及計算準確的THD值至關重要。

4.高精度與雙量程

±1%的精度和雙量程設計（5A/30A），既能滿足滿載電流的測量需求，也能在輕載條件下保證對微小諧波成分的高分辨率測量。

三、測試系統搭建

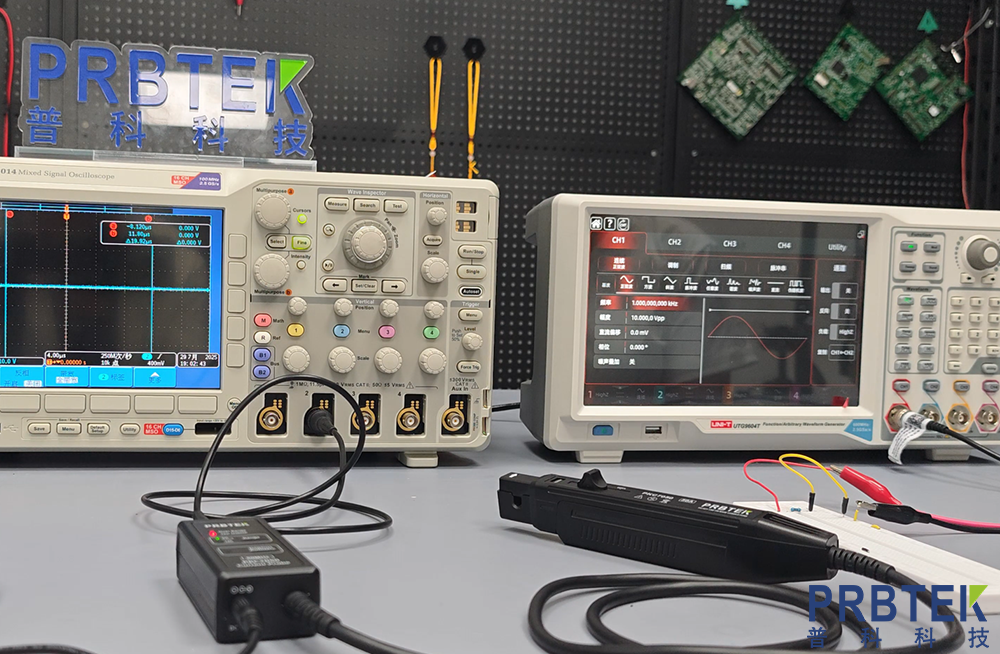

1.探頭連接：

將PKC8030L通過BNC線連接至示波器通道。示波器輸入阻抗設置為1MΩ。

2.探頭供電與預熱：

連接Type-C電源，開機預熱約30分鐘，使探頭內部溫度穩定，確保測量精度。

3.安全夾取：

在逆變器完全斷電的情況下，將探頭鉗口夾在逆變器交流輸出端的某一相線（L）或零線（N）上。確保導體位于鉗口中心，并完全閉合鎖緊（“OPEN”指示燈熄滅）。

4.消磁調零：

在未夾載導體或夾載閉合回路的情況下，執行消磁調零操作，以消除探頭剩磁，保證直流測量精度。

四、關鍵注意事項

1.安全第一

嚴格遵守先斷電，后夾?。幌葦嚯?，后拆卸的原則。確認探頭電壓等級（CAT III 300V）滿足測試要求。

2.位置誤差

導體在鉗口內的位置偏移會引入測量誤差，務必確保導體居中。

3.環境干擾

遠離變壓器、大電流線路等強磁場源，防止外部噪聲干擾。

4.過載保護

密切關注電流值，避免持續超過探頭最大額定電流，觸發過載報警時應及時切換量程或停止測試。

五、結論與應用價值

采用像PKC8030L這樣的高性能高頻電流探頭，可以為光伏逆變器的電流諧波分析提供一套安全、精確且高效的解決方案。具有以下優勢：

驗證產品合規性，確保并網許可。

定位諧波源，助力優化逆變器控制算法和輸出濾波器設計。

評估系統穩定性，預防潛在的諧振風險。

提升產品競爭力，打造高電能質量、高可靠性的光伏逆變器產品。
