PKC8030L高頻電流探頭在壓電陶瓷驅動瞬間充電電流測量中的應用

在壓電陶瓷驅動實驗中，上電瞬間的 “尖峰充電電流” 是影響驅動電路安全性與陶瓷工作穩定性的核心因素。普科科技 PKC8030L 高頻電流探頭憑借高分辨率、寬頻帶及安全保護特性，能精準捕捉充電電流峰值、持續時間與紋波信號，為優化驅動電路限流設計、保障實驗安全提供關鍵數據支撐，成為該場景下的核心測量工具。

一、應用背景：壓電陶瓷驅動瞬間的測量痛點

壓電陶瓷等效為容性負載，上電瞬間會產生短時、高幅值的尖峰充電電流。該電流若超出驅動芯片的最大耐受值，可能直接導致芯片燒毀；同時，驅動電路的開關噪聲會引入高頻電流紋波，影響陶瓷伸縮的穩定性。實驗需解決三大測量需求：

精準捕獲尖峰充電電流的峰值與上升時間，判斷是否超出安全閾值；

清晰識別穩態漏電流（μA 級）與高頻紋波（mA 級）的差異，評估濾波效果；

確保測量過程安全，避免意外大電流損壞測量設備。

PKC8030L 的核心參數（DC-50MHz 帶寬、5A/30A 雙量程、1mA 分辨率）可完美匹配這些需求，尤其適合壓電陶瓷驅動實驗的電流測量場景。

二、PKC8030L 的具體應用操作

1. 探頭連接：確保測量準確性的基礎步驟

連接過程需重點關注 “導線適配” 與 “信號無干擾”，具體操作如下：

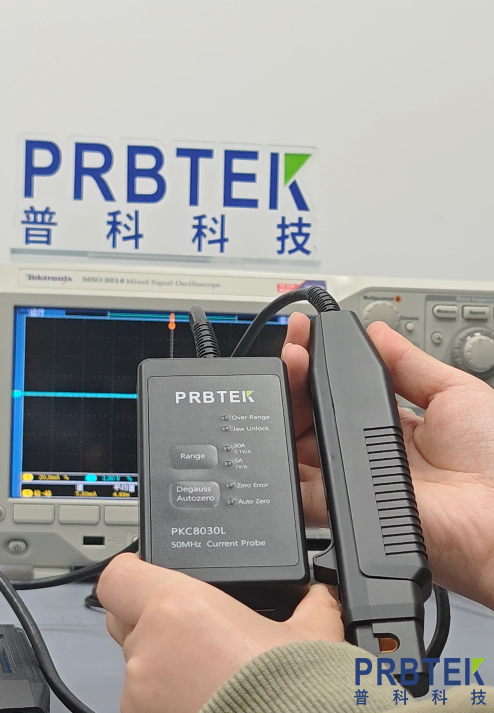

傳感器頭連接：向后推動 PKC8030L 的開關控制桿，打開鉗口（鉗口直徑 5mm，優先選擇直徑≤5mm 的電流回路導線），將驅動電路與壓電陶瓷之間的導線卡入鉗口中央位置。若導線偏離中央，會因磁場分布不均導致測量誤差，需調整導線位置后推緊控制桿，確保 “OPEN” 標志消失，鉗口完全鎖定。

供電與信號輸出：使用標配的 DC 5V/2A Type-C 電源適配器為探頭供電，避免非適配電源導致的性能異常；通過標配 BNC 連接線，將探頭輸出端與示波器輸入端連接，示波器輸入阻抗需設置為≥100kΩ（優先 1MΩ），防止阻抗不匹配引發的測量失真。

量程選擇：根據壓電陶瓷充電電流的預估范圍（通常峰值幾十至幾百毫安），按下探頭 “Range” 按鍵選擇 5A 量程（1X 衰減），此時分辨率達 1mA，可同時兼顧尖峰電流捕捉與微小紋波識別。

2. 測量核心步驟：從調零到數據采集

（1）測量前必做：消磁調零，消除基準誤差

PKC8030L 的傳感器頭若殘留磁場，會導致直流偏移，影響測量精度。操作時需確保探頭未接入被測電路，按下 “Degauss Autozero” 按鍵，蜂鳴器長鳴 1 聲后 “Auto Zero” 指示燈點亮，3-5 秒后調零完成，指示燈熄滅、蜂鳴器發出 “嘀嘀” 兩聲。若 “Zero Error” 指示燈亮紅，需檢查鉗口是否鎖定，排除問題后重新調零，直至基準穩定。

（2）關鍵數據捕捉：開機充電電流的峰值與上升時間

觸發設置：將示波器觸發源設為電流通道，觸發閾值設為預估峰值的 10%（如預估 200mA 峰值，閾值設為 20mA），時基調整為 10ns/div，確保清晰顯示電流上升過程。

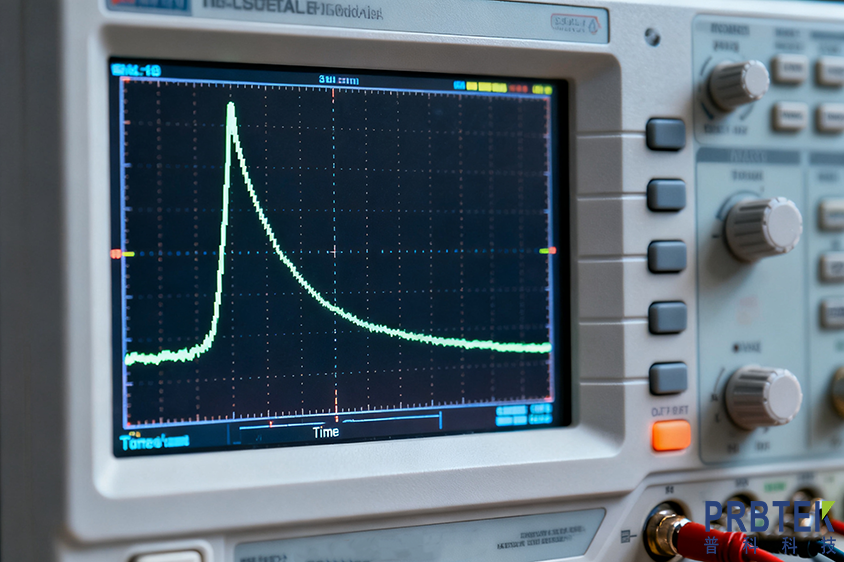

數據采集：給驅動電路上電，示波器通過 PKC8030L 實時捕捉充電電流波形。記錄兩個核心數據：一是電流峰值（如實際測量值 200mA），與驅動芯片的最大耐受電流（如 300mA）對比，判斷是否需優化限流電阻；二是上升時間（如 50ns），評估驅動電路的充電速度是否符合壓電陶瓷的動態響應需求。

（3）穩態分析：漏電流與高頻紋波的區分

電壓穩定后，壓電陶瓷的漏電流通常為 μA 級，需通過 PKC8030L 的 1mA 高分辨率區分 “漏電流” 與 “高頻紋波”：

觀察示波器波形，若基線穩定在 μA 級（如 50μA），說明漏電流正常；

若出現高頻波動（如 1MHz 以內、峰值 10mA 的紋波），則需結合探頭 50MHz 帶寬的優勢，分析紋波來源 —— 若為驅動電路開關噪聲，可通過增加濾波電容優化；若為導線干擾，需調整導線布局、遠離強磁場源（如變壓器）。

3. 安全保障：過流報警功能的實用價值

實驗中若因電路故障（如壓電陶瓷短路）導致電流驟增，PKC8030L 的過流報警功能可及時提示風險：當電流超過 5A 量程時，“Over Range” 指示燈亮紅并伴隨蜂鳴報警，此時需立即斷開驅動電路電源，避免大電流損壞探頭與驅動芯片，大幅提升操作安全性。

三、PKC8030L 的應用優勢：適配壓電陶瓷驅動實驗的核心特性

高分辨率 + 寬帶寬，兼顧 “大電流” 與 “小紋波”：5A 量程下 1mA 的分辨率，可清晰區分 μA 級漏電流與 mA 級紋波；DC-50MHz 帶寬能無失真捕捉 1MHz 以內的高頻紋波，避免因帶寬不足導致的信號衰減。

操作便捷，降低實驗門檻：一鍵消磁調零功能簡化了基準校準流程，無需復雜手動調整；鉗口式設計無需斷開電流回路，可快速完成導線卡接，減少電路改動帶來的實驗風險。

安全設計，保障設備與人員安全：除過流報警外，探頭傳感器頭雖無絕緣防護，但明確標注 “最大對地電壓 600V CATII、300V CATIII”，提醒實驗者避免測量超壓電路，同時標配電源適配器具備過流保護，進一步降低安全隱患。

四、應用總結

在壓電陶瓷驅動瞬間充電電流測量中，PKC8030L 并非簡單的 “電流讀取工具”，而是 “實驗安全與性能優化的關鍵支撐”。通過精準捕捉尖峰電流、區分漏電流與紋波，可為驅動電路的限流設計、濾波優化提供可靠數據；其便捷的操作與安全保護特性，也降低了中小實驗室開展此類實驗的門檻。相比同類產品，PKC8030L 在精度、帶寬與性價比上的平衡，使其成為壓電陶瓷驅動實驗中電流測量的優選方案。
