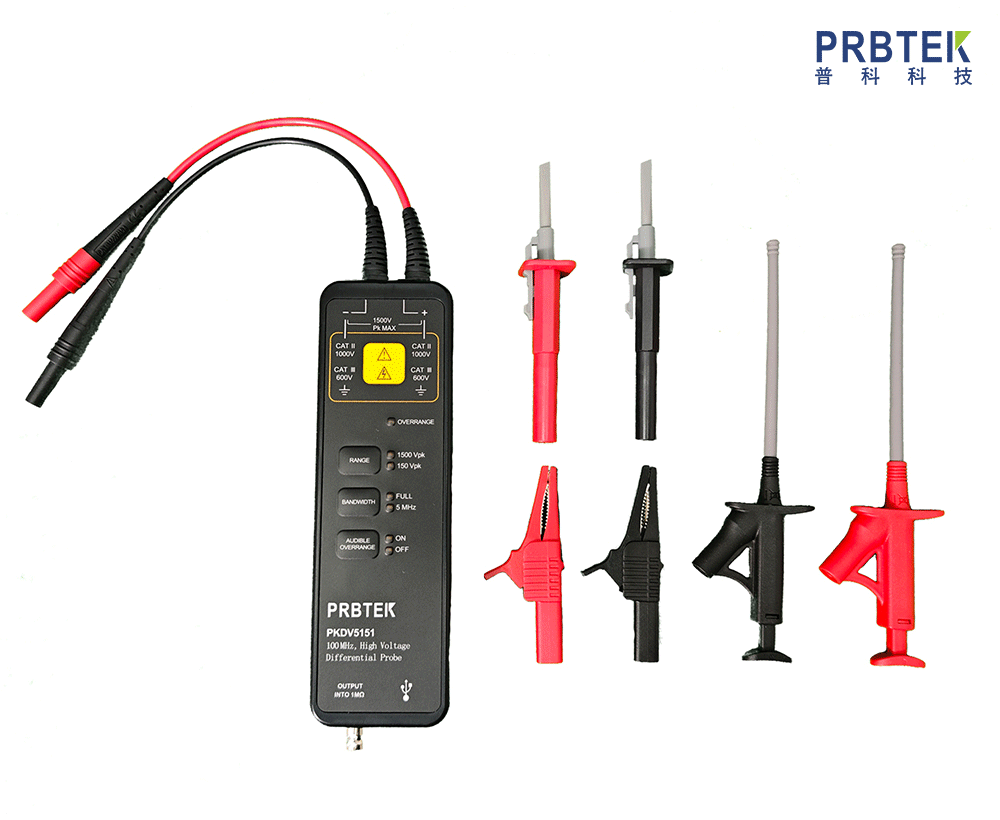

PRBTEK PKDV5151高壓差分探頭在壓電陶瓷驅動測試中的成功應用

　　項目背景

　　某國家級精密儀器研究所在開發高精度激光干涉儀時，采用壓電陶瓷微位移平臺(PZT)作為光學鏡片的納米級定位執行器。該平臺由0-100V、10kHz正弦波驅動，但在系統測試階段發現位移響應與預期存在偏差。由于驅動信號具有高壓、高頻特性，傳統探頭無法準確測量，研究所最終選用PRBTEK PKDV5151高壓差分探頭解決問題。

　　技術挑戰

　　1.高壓測量風險：100Vpp驅動電壓存在安全隱患

　　2.信號保真度要求：需準確捕捉10kHz基波及諧波成分

　　3.抗干擾需求：需抑制驅動器開關噪聲

　　4.系統影響控制：探頭負載不能影響驅動電路性能

　　解決方案

　　PRBTEK PKDV5151探頭憑借以下優勢成為理想選擇：

　　±1500V耐壓，10倍安全余量

　　100MHz帶寬確保信號完整性

　　>60dB共模抑制比有效消除干擾

　　僅3pF輸入電容，最小化系統影響

　　實施效果

　　通過專業測量發現傳統探頭掩蓋的系統問題：

　　1. 準確識別出0.6%的五次諧波失真

　　2. 測得精確的電壓-電流相位關系

　　3. 消除接地環路引入的高頻振蕩

　　基于實測數據進行的優化使系統性能顯著提升：

　　定位精度從±12.5nm提升至±3.2nm

　　階躍響應時間縮短32%

　　系統穩定性余量提升67%

　　客戶評價

　　"PRBTEK PKDV5151探頭幫助我們發現了傳統測量方法無法捕捉的系統性問題，其100MHz帶寬和優異的抗干擾能力在高壓測量中展現出卓越性能。我們已將其列為重點實驗室的標準配置設備。"

　　應用拓展

　　該成功經驗已推廣至：

　　航天器微推進系統測試

　　半導體納米壓印設備

　　醫療超聲換能器研發

　　產品優勢

　　PRBTEK PKDV5151核心特點：

　　專利自適應補償技術確保測量一致性

　　IP67防護等級適應嚴苛環境

　　±0.5%直流增益精度領先行業

　　結語

　　本案例充分驗證了專業差分探頭在精密驅動測量中的關鍵作用，為高壓高頻信號測量提供了可靠解決方案。PRBTEK將持續為科研和工業領域提供專業的測試測量技術支持。
