PKDV5151高壓差分探頭在開關電源MOS管電壓測試中的應用方案

一、應用場景背景

開關電源作為電子設備的“心臟”，其穩定性與可靠性直接決定設備性能。在開關電源研發與調試階段，MOS管作為核心功率器件，其漏源電壓（Vds）和柵源電壓（Vgs）的動態特性是關鍵測試指標——Vds在開關過程中會產生高壓脈沖（通常為數百伏至 1500V），Vgs則為低壓驅動信號（約10-20V），兩者均為差分信號，且需在浮地環境下測量。普通單端探頭因接地限制無法滿足浮地測試需求，低壓探頭又難以承受高壓沖擊，而PKDV5151高壓差分探頭憑借其精準的高壓測量能力與浮地特性，成為該場景的理想選擇。

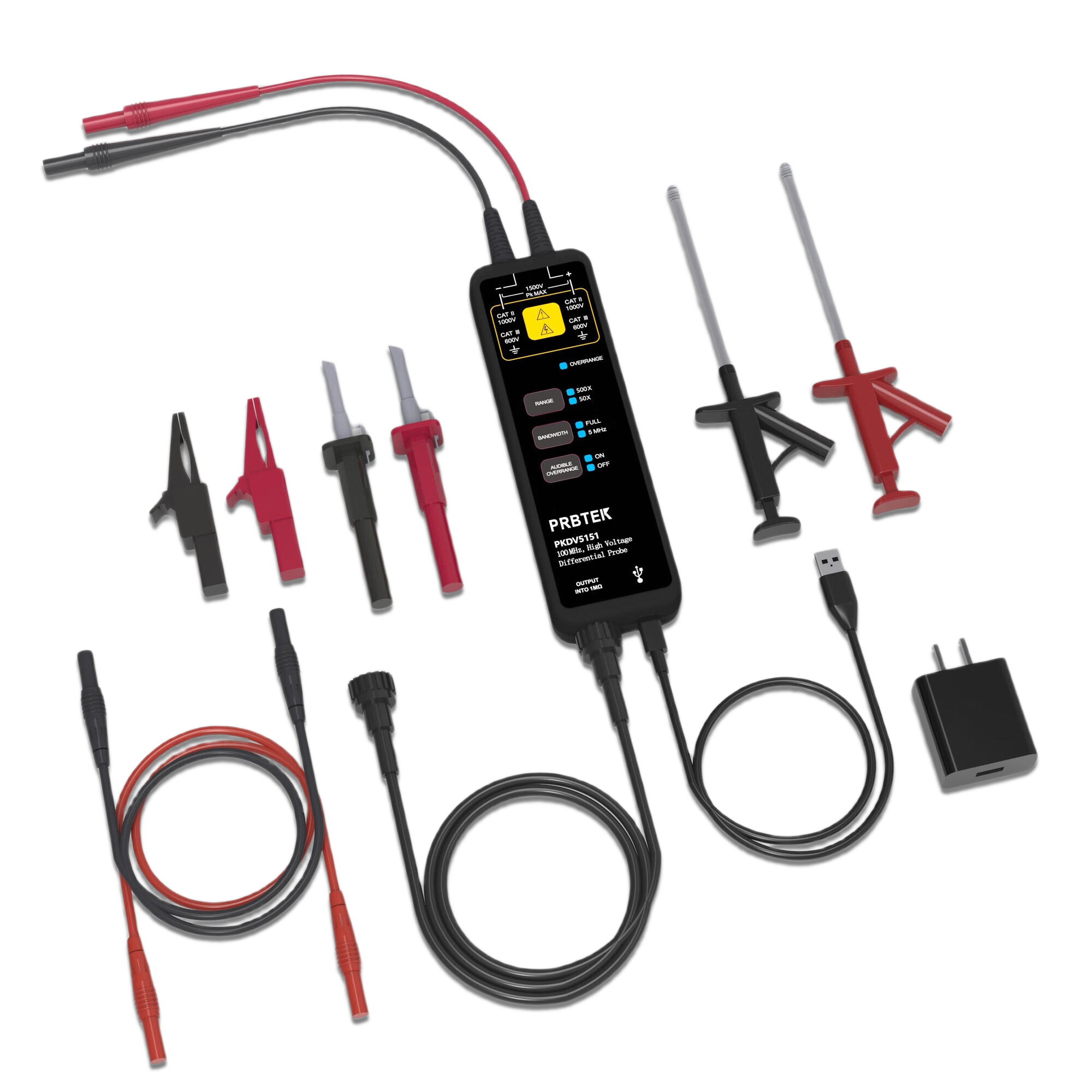

二、PKDV5151 探頭適配優勢

1.量程與精度匹配

PKDV5151支持50X/500X 雙量程切換，500X量程下最大輸入差分電壓達±1500V，可覆蓋開關電源MOS管Vds的高壓范圍；50X量程則適配Vgs的低壓測量，±2%的精度能準確捕捉電壓波形的細節（如尖峰、振蕩）。

2.高頻響應能力

100MHz 帶寬與≤3.5ns的上升時間，可精準還原MOS管開關瞬間（納秒級）的電壓變化，避免高頻信號失真，滿足開關電源高頻化（如600kHz以上）的測試需求。

3.浮地與抗干擾設計

具備浮地測量特性，無需與被測電路共地，解決了開關電源初級與次級隔離帶來的接地難題；差分輸入阻抗達10MΩ/2pF，共模抑制比在 100KHz時＞60dB，可有效濾除電網、散熱風扇等帶來的共模干擾。

三、具體測試流程

（一）測試準備

1.設備連接

輸出端：將探頭BNC線連接至示波器，確保BNC端子可靠接地；

輸入端：根據測試點選擇夾具；

電源：使用標配USB 5V/2A 適配器供電，確保綠色電源指示燈亮起。

2.參數預設

預估電壓：Vds約800V（選500X量程），Vgs約15V（選50X量程）；

示波器設置：衰減比與探頭一致（500X或50X），時基調整至100ns/div（捕捉開關瞬間波形），靈敏度設為100V/div（Vds）或1V/div（Vgs）。

（二）測試執行

1.安全操作

測量前關閉開關電源，待電容放電完成后連接探頭夾具；

開啟電源時先接通探頭電源，再啟動開關電源，避免瞬間高壓沖擊。

2.波形采集

記錄Vds 波形：觀察開關導通 / 關斷時的電壓尖峰（需≤1200V，避免 MOS 管過壓損壞）、振蕩次數（需≤2 次，確保 EMI 達標）；

記錄Vgs 波形：檢查驅動電壓是否穩定（如 12V±0.5V），上升 / 下降時間是否匹配 MOS 管手冊要求（如≤100ns）。

3.干擾控制

將輸入線雙絞處理（減少電磁耦合），探頭主體遠離變壓器、電感等強磁部件，必要時開啟5MHz 帶寬限制（濾除＞5MHz 的噪聲）。

（三）測試收尾

先關閉開關電源，等待10s 確保電容放電后，斷開探頭與 MOS 管的連接；

關閉探頭電源，拔出BNC 線與 USB 適配器，將探頭放入原配包裝存放。

四、安全與維護注意事項

嚴禁超量程使用（如Vds 測試時不可誤切 50X 量程），定期檢查探頭外皮是否破損，破損后立即停用；

測試環境濕度需≤85% RH，遠離易燃易爆設備；

每6個月進行一次零點校準，確保測量精度。

五、應用效果評估

通過PKDV5151 的精準測量，工程師可快速定位開關電源的常見問題：如 Vds 尖峰過高可能源于吸收電路設計不合理，Vgs 波動過大可能是驅動電路阻抗不匹配。相比傳統測試方案，其優勢體現在：

測量誤差≤2%，避免因數據失真導致的設計誤判；

100MHz 帶寬完整捕捉高頻細節，助力優化EMC性能；

浮地設計與抗干擾能力，使復雜工況下的測試效率提升40%。
