基于PKC7030H高頻電流探頭的電源完整性分析

在高速數字系統設計中，電源的完整性是系統穩定性、信號質量及EMC性能的直接影響因素。傳統的電壓測量無法進行納秒級瞬態電流的精準測量。以PKC7030H高頻電流探頭為例，以120MHz帶寬和30A DC+峰值電流測量能力，成為進行此類動態電流分析的核心工具。本文將介紹如何采用電流探頭進行高速數字系統的PI分析。

一、測試需求與探頭選型依據

高速數字芯片（如FPGA、CPU）的功耗動態范圍極大，瞬態電流變化可達數十安培/納秒。

關鍵測量場景包括：

芯片瞬態電流需求：核心供電網絡的動態負載跳變

去耦電容有效性評估：高頻電流的供給路徑分析

電源噪聲溯源：電流紋波與電壓噪聲的關聯分析

這些測量情景都要求探頭具備高帶寬、高靈敏度及良好的直流耦合能力。而PKC7030H正是PI分析的理想選擇。

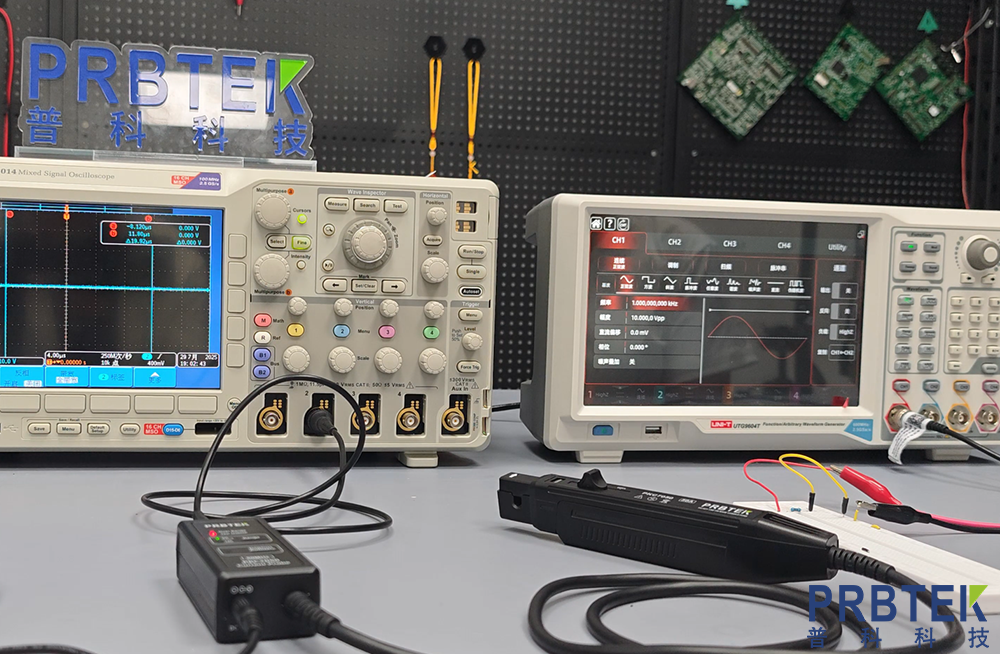

二、測試系統構成與連接

核心設備

高頻電流探頭：主測量單元（如TCP7030H）

示波器：帶寬≥200MHz，支持50Ω輸入及探頭供電

電壓探頭（同步測量）：關聯電流與電壓波形

被測數字系統：運行典型工作負載

精確測量步驟

探頭校準：使用內置校準源進行直流偏置歸零

鉗位方向確認：保持探頭箭頭方向與電流方向一致

位置選擇：優先鉗位于去耦電容焊盤與芯片引腳間

同步觸發：設置電流與電壓通道同步采集

負載激勵：運行芯片動態負載（如DDR突發讀寫）

三、關鍵測試項目與流程

1. 動態電流特性分析

目的：量化芯片最大電流需求、瞬態變化率及持續時間，為電源網絡阻抗設計提供依據。

方法：將電流探頭鉗位在核心供電路徑。并設置示波器采用直流耦合，觸發模式為邊沿觸發。分析重點關注：

峰值電流：判斷電源芯片輸出能力是否滿足要求

電流變化率：評估寄生電感的影響程度（ΔV = L×di/dt）

瞬態持續時間：確定去耦電容組的能量供給需求

2. 去耦電容性能驗證

目的：驗證不同頻段去耦電容的實際效果，優化電容組合與布局。

方法：分別測量流經不同位置電容（如0.1μF/10μF/100μF）的高頻電流成分。采用頻域分析（FFT）處理數據：

電容有效頻段：觀察各電容在10kHz-100MHz頻段的電流供給比例

諧振點檢測：發現電容與布線電感形成的諧振峰

布局有效性：對比遠離芯片和靠近芯片的電容電流頻譜差異

3. 電源噪聲溯源分析

目的：建立電流擾動與電壓噪聲的因果關系，精準定位噪聲來源。

方法：同步采集電流探頭（供電路徑電流）與電壓探頭（芯片引腳電壓）數據。進行交叉分析：

時序關聯：確認電流跳變與電壓跌落的精確時間差

阻抗計算：利用ΔV/ΔI計算電源網絡實際阻抗

頻域關聯：對比電流頻譜與電壓噪聲頻譜的重合度

四、數據分析與優化措施

通過電流探頭捕獲的波形數據可指導設計優化：

高頻阻抗過高：表現為電流小幅變化引起較大電壓噪聲，需增加高頻去耦電容

諧振峰明顯：電流頻譜在特定頻點出現尖峰，需調整電容值或添加阻尼電阻

瞬態響應不足：電流上升時電壓持續跌落，需優化電源芯片環路或增加 bulk 電容

通道間耦合：某電源軌電流變化引起其他電源軌噪聲，需改善隔離或返回路徑

五、測量注意事項

探頭選擇原則：帶寬至少為開關頻率的3倍，靈敏度與動態范圍匹配電流幅值

位置影響：避免將探頭置于大面積電源平面正上方，優先選擇狹窄走線或磁珠后側

直流偏置校正：大直流電流下需定期執行直流歸零，防止磁芯飽和

多探頭同步：電流與電壓探頭需嚴格時間對齊，建議使用同一示波器時基

負載真實性：采用真實工作負載而非簡單軟件循環，確保數據代表性

六、總結

高頻電流探頭為電源完整性分析提供了準確的電流視角，并結合電壓測量與頻域分析，電流探頭技術已成為高速數字系統PI分析與故障診斷的重要方法。
