PKC7000系列高頻電流探頭在開關電源動態特性測試中的應用

一、產品系列概述與技術優勢

PKC7000系列高頻電流探頭是基于先進磁電轉換技術開發的專業測量工具，涵蓋從PKC7030到PKC7500等多個型號，帶寬范圍覆蓋5MHz至120MHz。該系列探頭采用創新的雙量程設計，具備優異的線性度和溫度穩定性，能夠滿足不同功率等級開關電源的測試需求。其核心優勢體現在：全系列采用低插入阻抗設計，對被測電路影響極小;具備過流報警功能，有效保護測量設備。

二、開關電源測試的關鍵技術參數匹配

高頻開關器件測試適配

PKC7030H型號（120MHz帶寬/≤3ns上升時間）完美匹配GaN/SiC器件測試需求

可準確捕獲開關頻率達2MHz的功率器件完整諧波特性，上升時間測量精度滿足最新寬禁帶半導體器件測試要求。

動態范圍適配方案

雙量程設計（如5A/30A）支持寬動態范圍測量

高靈敏度檔位（1V/A）確保微小電流精確測量

低靈敏度檔位（0.1V/A）滿足大電流測試需求

三、開關損耗精確測量實踐

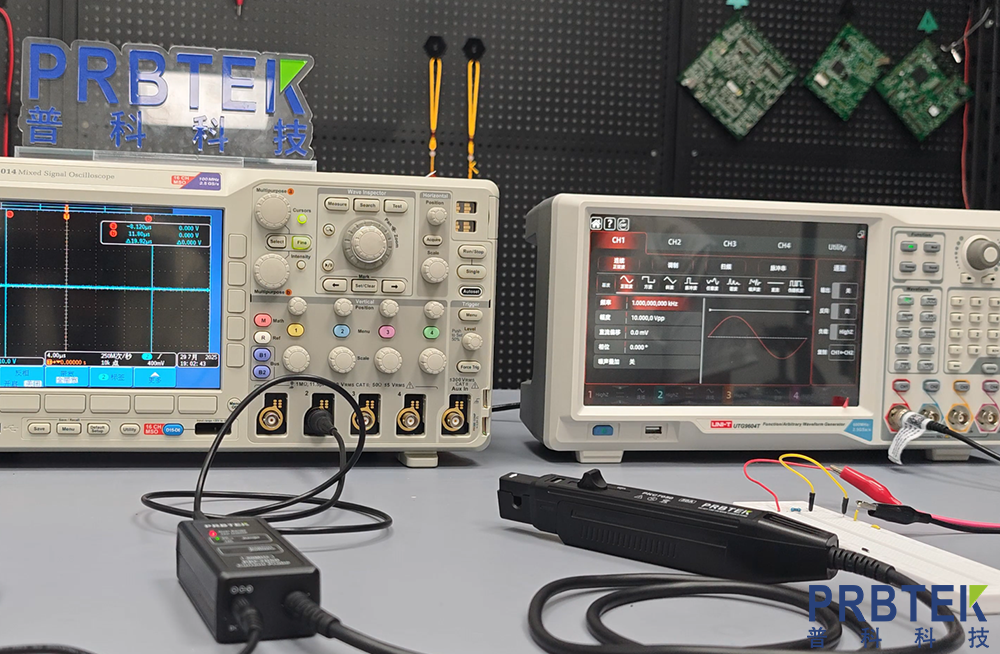

測試系統配置

主探頭：PKC7030H（120MHz帶寬）

同步測量：高壓差分探頭測量開關管Vds電壓

采樣設置：≥5GS/s采樣率，確保波形完整性

觸發方式：采用柵極驅動信號同步觸發

測量流程優化

探頭校準：使用前執行消磁和直流調零

量程選擇：根據預期電流峰值選擇合適量程

連接方式：采用接地彈簧最小化回路面積

數據處理：利用數學運算生成瞬時功率曲線

損耗計算精度驗證

積分計算開通/關斷能量（E_on、E_off）

總損耗計算：P_loss = (E_on + E_off) × f_sw

精度保證：±1%基礎精度確保計算結果可靠性

四、高頻噪聲分析與抑制

噪聲測量特性

120MHz帶寬支持150次以上諧波分析

高分辨率（1mA）捕捉細微噪聲成分

時頻分析結合定位噪聲源特征

實際應用案例

某1MHz GaN器件測試中，成功識別25MHz振鈴頻率

通過優化緩沖電路，使EMI噪聲降低6dB

結合近場探頭實現噪聲路徑精確定位

五、動態響應特性測試方案

負載瞬態測試：使用電子負載模擬負載階躍；多通道同步記錄電壓/電流響應；分析過沖幅度和穩定時間參數。

控制環路優化：通過電流波形分析系統阻尼特性；優化補償網絡提升動態響應速度；驗證不同負載條件下的穩定性。

六、典型應用案例深度分析

案例一：服務器電源優化測試

使用PKC7030H探頭同步測量多相電流

發現輕載工況下的交叉導通現象

通過調整相位配置，效率提升2.3%

案例二：新能源車載電源測試

采用PKC7150（150A連續電流）測量直流鏈路

準確評估電池充放電過程中的電流應力

為熱設計提供精確數據支持

PKC7000系列高頻電流探頭通過其優異的技術特性，為開關電源動態特性測試提供了完整的解決方案。正確的型號選擇、規范的操作流程和深入的數據分析，能夠幫助工程師精準評估電源性能，優化設計方案。
