PKC7000系列高頻電流探頭選型指南

在現代電氣測試與測量領域，高頻電流的精確檢測是保障設備性能與可靠性的關鍵環節。PKC7000系列高頻電流探頭憑借其卓越的帶寬特性、高精度測量能力以及廣泛的應用適應性，已成為工程師在開關電源、電機驅動、新能源、LED照明等領域的首選工具。本文將從技術參數、應用場景、選型要點等角度，為您提供全面的PKC7000系列選型參考。

一、產品概述與優勢

PKC7000系列是一款支持交直流電流同步測量的高性能電流探頭，具備以下核心優勢：

寬頻帶響應：覆蓋DC至120MHz，適用于高頻諧波、瞬態電流等復雜波形捕捉。

高精度測量：全量程范圍內精度達±1%，分辨率可達1mA，滿足精細化測試需求。

雙量程切換：支持高低兩檔量程自動或手動切換，兼顧小電流與大電流測量。

自動消磁調零：內置消磁與調零功能，有效消除剩磁影響，提升測量準確性。

聲光過流報警：實時提示電流超限，防止設備損壞。

兼容性強：標配BNC接口，適配主流示波器品牌。

二、各型號關鍵參數對比

三、選型要點解析

1. 帶寬選擇

若需測量高頻開關器件（如MOSFET、IGBT）的開關瞬態，應選擇PKC7030H（120MHz）。

對于多數電源與電機驅動應用，PKC7030/PKC7050（50MHz） 已足夠。

低頻大電流場景（如工頻變頻器）可選PKC7150/7300/7500，其帶寬逐級遞減。

2. 電流容量

小電流精密測量（如待機功耗）推薦PKC7030/H，其1mA分辨率優勢明顯。

中等電流如伺服驅動器、充電樁模塊可選PKC7050。

大電流如電驅系統、工業母線測試應選PKC7150及以上型號。

3. 量程與精度

所有型號均具備雙量程，建議在測量前預估電流范圍，避免過載。

精度統一為±1%，但在小量程下分辨率更高，適合微電流分析。

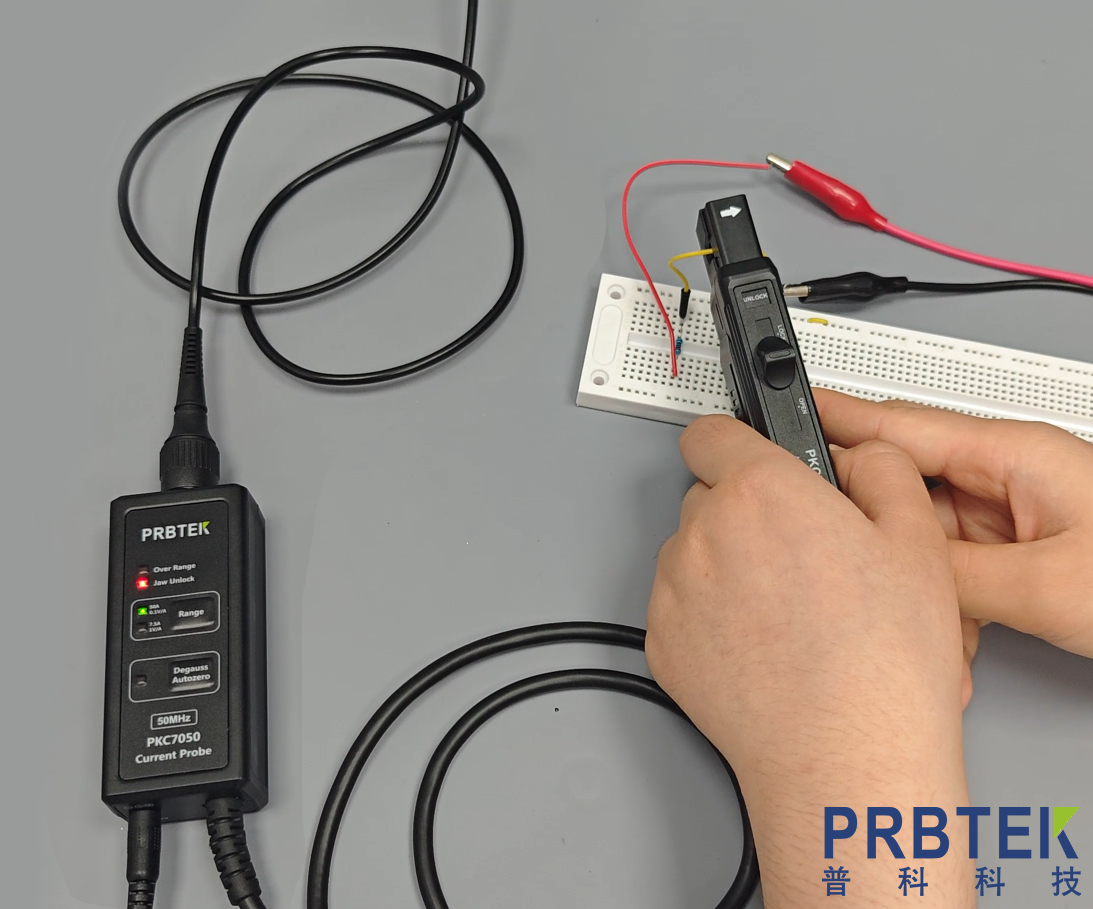

4. 機械結構與適配性

鉗口直徑：PKC7030/H為5mm，適用于細導線或PCB走線；PKC7150及以上為20mm，適用于粗電纜。

線纜長度：多數型號手柄至控制盒為1m，輸出線為1m BNC，適合臺架測試。

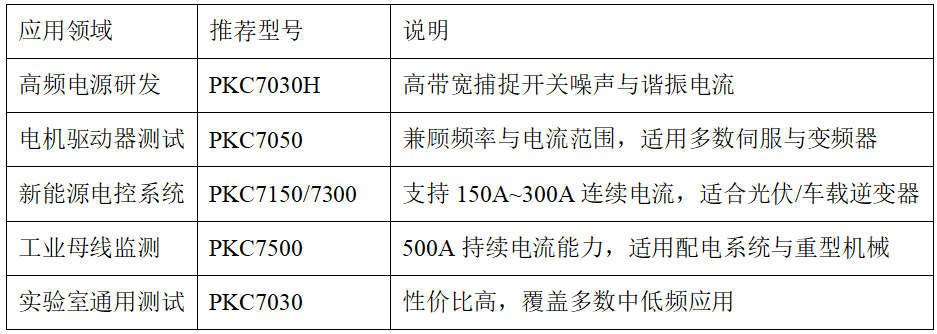

四、應用場景推薦

五、使用與選型注意事項

安全第一：嚴禁測量電壓超過300V的電路，避免在潮濕、易爆環境中使用。

匹配示波器：必須使用1MΩ輸入阻抗，若為50Ω需加適配器。

頻率-電流折衷：高頻下最大允許電流會下降，請參考頻率-電流曲線。

環境適應性：工作溫度0~40℃，濕度≤80%RH，避免直射陽光與機械沖擊。

定期維護：使用前進行消磁調零，保持傳感器頭清潔，避免刮傷連接面。

六、總結

PKC7000系列電流探頭以其全面的性能覆蓋與高可靠性，為不同層次的電流測試需求提供了專業解決方案。選型時應綜合考慮帶寬、電流范圍、頻率特性與使用環境，結合具體應用場景選擇最適配的型號。

以上內容由普科科技/PRBTEK整理分享， 西安普科電子科技有限公司致力于示波器測試附件配件研發、生產、銷售，涵蓋產品包含電流探頭、差分探頭、高壓探頭、無源探頭、羅氏線圈、電流互感器、射頻測試線纜及測試附件線等。旨在為用戶提供高品質的探頭附件，打造探頭附件國產化知名品牌。更多信息，歡迎登陸官方網站進行咨詢：http://www.jmcsled.cn/
