PKC7000系列高頻電流探頭的使用方法及注意事項

一、概述

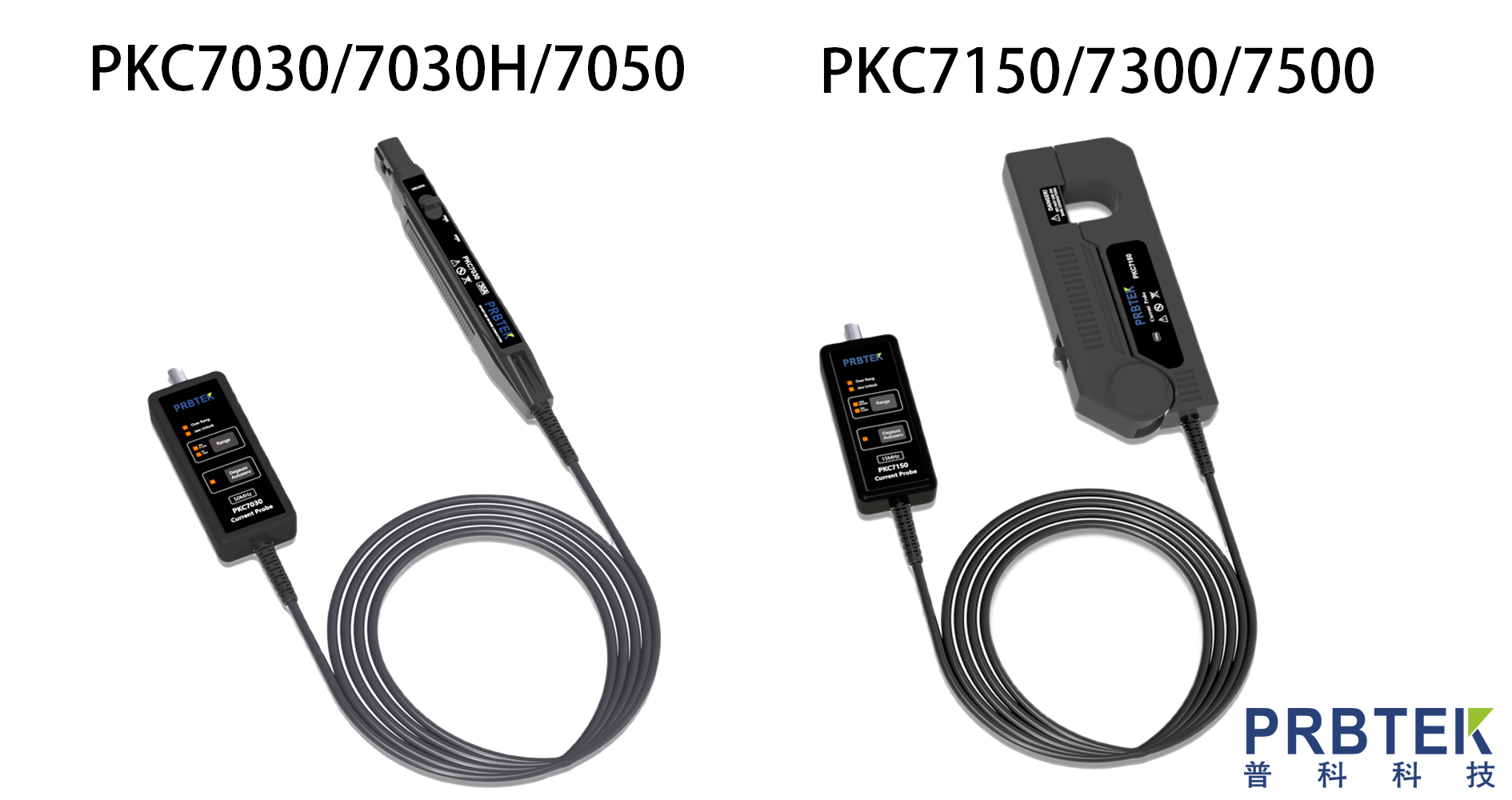

PKC7000系列高頻電流探頭，作為一款高性能測試儀器，支持交直流電流的同步測量。該產品憑借卓越的技術參數與創新設計，為電氣測試領域提供可靠解決方案:其具備超寬頻帶特性，能夠快速且精準地捕獲復雜電流波形;測量精度高達±1%(全量程范圍內),產品配備雙量程切換功能，尤其適用于微小電流的精細化測量;集成自動消磁調零系統,大幅簡化操作流程;聲光一體化過流報警機制，可實時提示用戶進行量程調整;電子輕觸式按鍵設計，顯著提升使用壽命。標準BNC輸出接口具備廣泛兼容性，可適配各品牌示波器。PKC7000系列電流探頭憑借其優異性能，在開關電源研發、馬達驅動控制、電子鎮流器檢測、LED照明系統調試及新能源設備測試等專業領域得到廣泛應用，為相關產品的設計與性能驗證提供關鍵技術支持。

二、測量方法

1.使用前準備，須確認電源適配器輸入電壓正常

(1)為PKC7030探頭連接電源，確認綠色電源指示燈亮起;

(2)示波器設置:將測量模式設為“接地”并完成調零;切換測量模式至“DC”模式

(3)量程選擇:根據被測電流大小選擇合適量程，探頭默認啟用大電流量程。

2、消磁與調零操作(禁止接入被測電路)

(1)連接設備:將PKC7030探頭與示波器相連，確保示波器輸入阻抗設置為1MΩ;

(2)自動消磁調零:撥動探頭卡槽開關，直至“UNLOCK”標志消失，確認探頭鎖定;按下“消磁自動調零”按鍵完成消磁調零后，設備發出“嘀嘀”兩聲提示音;

(3)手動零位偏移調整(可選):進入模式:正常通電后切換至目標測量檔位，同時按下“Degauss Auto Zero”和“Range”按鍵，蜂鳴器長鳴一聲且“Degauss Auto Zero”指示燈亮起，即進入手動調整模式;調整偏移:按“Degauss Auto Zero”鍵增加正向偏移，按“Range”鍵增加反向偏移;退出模式:完成調整后再次同時按下兩按鍵，蜂鳴器短響三聲且“Degauss Auto Zero”燈熄滅，退出手動模式。

3、測量方法

(1)確保上述步驟操作無誤:

(2)向后滑動卡槽上蓋以打開，將測試導體卡入測試卡槽，推緊滑動開關使卡槽上蓋閉合;

(3)給導體上電，根據需求調節示波器設置并讀取測量結果。若測量結果為正值，說明導體中電流方向與卡槽上蓋標明的箭頭方向一致;

(4)測試完成后，先斷開導體電源，再從卡槽中取出導體。

三、操作注意事項

1.該機器的輸出終端設置在內部，使用示波器時，請選1MQ輸入端子。若輸入電阻為50Ω，則不能正確測量。

2.確保被測電流不要超過最大電流。超過額定值，磁芯會飽和，磁芯飽和會導致在飽和的過程中發生波形部分被削掉，過大的沖擊電流，甚至會導致磁芯無法正確消磁，需重新調零。

3.插入電源后，本機器因自身發熱等影響，有可能會有偏差，但大約30分鐘后會基本穩定。

4.變壓器、大電路等強磁場，無線電等強電流靠近時，有可能導致無法正常測定。

5.電壓會因為周圍溫度等產生偏差，所以在連續測定時必須注意。

6.有時被測電流的頻率，會導致共振音的產生，這對測量沒有影響。

7.會因被測導體在傳感器頭內的位置不同而產生影響，請把被測導體調至傳感器頭內中央位置。

8.測定時把開關控制桿推至“UNLOCK”標志消失為止。確認控制桿鎖定，整體部分確認關閉。如果整體部分沒有確認關閉的話，將不能正常測定。

9.若在高頻率領域，插入電路的高電位側的話，有可能會受到噪音影響，必要時可限定波形觀測器的頻段，或請插入低電位側。

10.拔出輸出端子時，請在解鎖后，拔出連接器，未解鎖硬拽或硬拉電纜的話，輸出終端會受損。11.輸入BNC端子以外的輸入端子時，請注意輸入端子的極性。

12.持續最大輸入范圍是由機體自身發熱后溫度上升形成的固定值，請不要輸入超出該固定值的電流，可能會損害機器。

13.持續最大輸入范圍會因測定電流的頻率不同而不同。超過最大電流連續使用會導致探頭燒毀。

14.當持續輸入超出最大輸入范圍的電流時，會因傳感器的發熱啟動內部保護功能，變得不能正常輸出。請立即停止輸入電流，需要充分冷卻后，才能進入下一次的正常運作。

15.高溫下內部過流保護回路會因持續通入≤最大輸入范圍的測定電流而觸發動作。

16.當連接輸入超出最大輸入范圍電流時，讓保護功能頻繁運作，有可能會損害機器。

17.打開整體部分時，必須通過開關控制器進行操作。

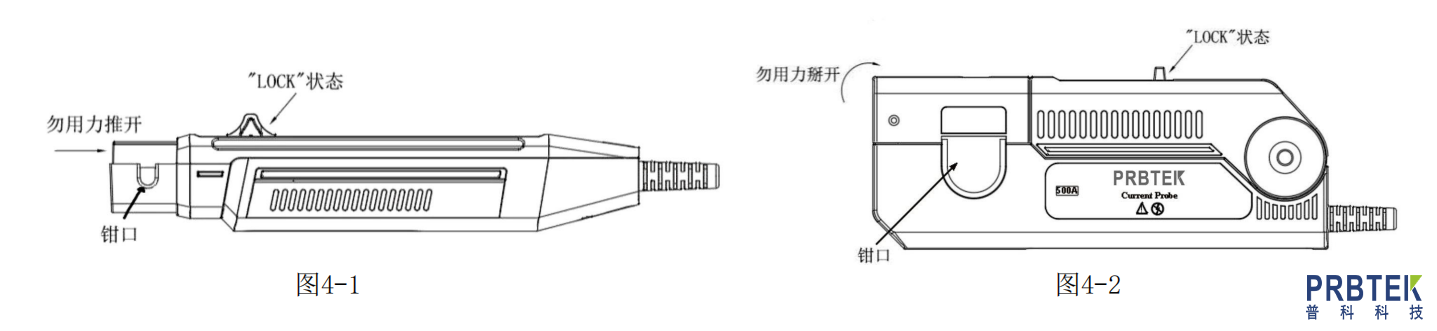

18.在鎖住(LOCK)狀態下，請不要按下圖方向，往整體部分上施加壓力。
