PKDV508E 差分探頭：測試領域的高性?xún)r(jià)比利器

在電子電路測試領域，無源探頭是我們最常見且常用的示波器探頭，但這類探頭只能滿足一般信號的測量需求，當我們進行高頻信號，微小信號檢測，或是需要隔離共模干擾、測量高電壓差分信號等復雜場景下的測量時，無源探頭將不能滿足我們的測試需求，此時我們就需要用到高壓差分探頭來實現更精準的測量。

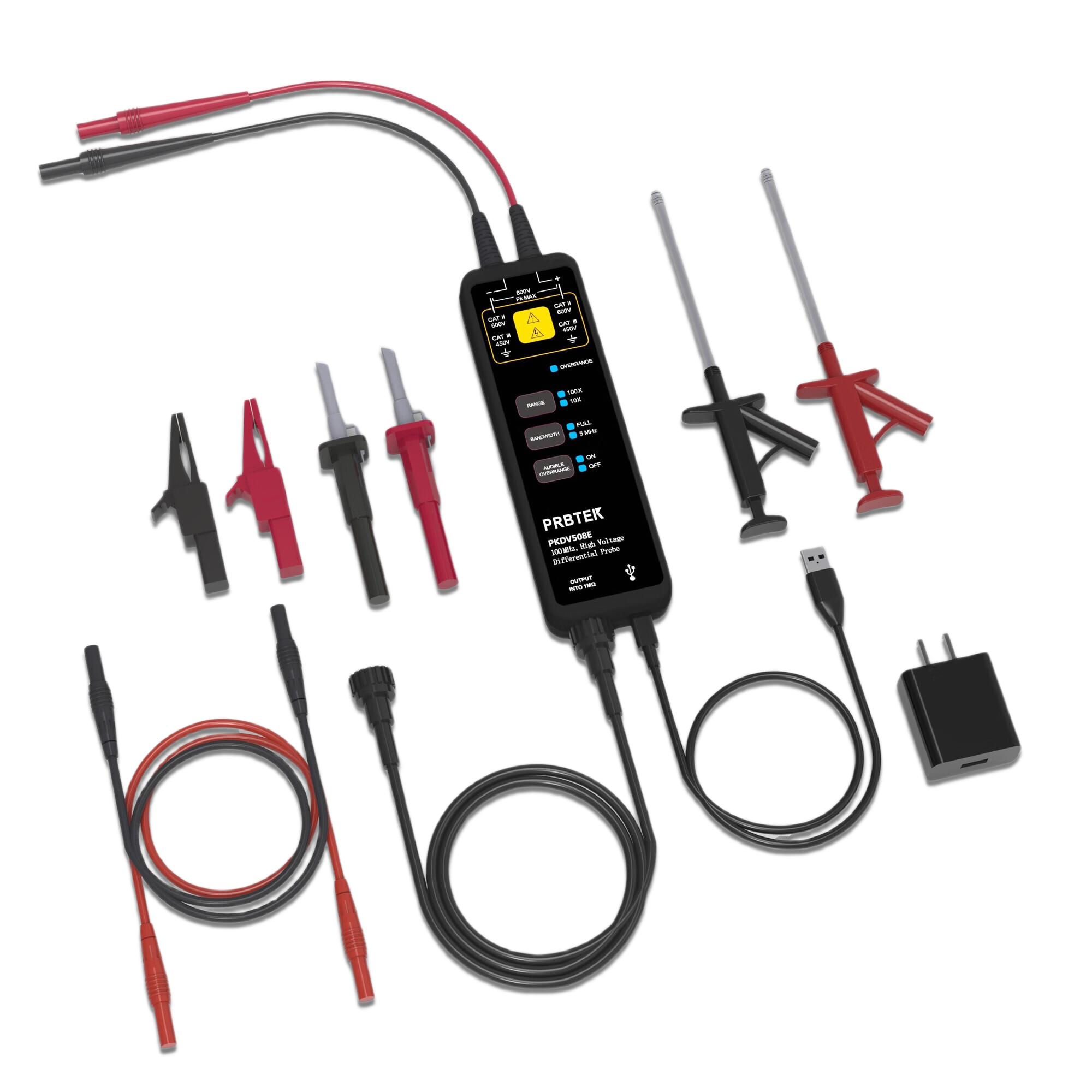

PK508E是一款頻寬為100MHZ，測量范圍為800V的高性?xún)r(jià)比差分探頭，在更好的滿足我們測量需求的同時，價格更低，性能更好，是測試800V以?xún)?nèi)高電壓差分信號的首先設備。本文將從三個方面進行闡述。

（1） 性能參數優秀

100MHz的寬頻寬，滿足多種高頻信號的測量需求；上升時間≤3.5ns，響應速度快可準確捕捉快速變化的信號細節，也可用于微小信號的測量；量程選擇靈活，具備10X和100X兩種檔位可供選擇，最大輸入差分電壓在10X檔位時為±80V，100X檔位時為±800V，可適配不同電壓等級的測量場景，無論是一般的低壓電路還是較高電壓的工業電路，都能勝任測量工作。

（2） 高精度與強抗干擾能力

精度控制在百分之2以?xún)?nèi)，測量數據更加準確可靠，減少了測量誤差對數據分析和電路設計的影響；共模抑制比出色，在測試直流信號時，共模抑制比大于80dB，可以有效抑制共模信號對被測信號產生的干擾，同時在需要隔離共模干擾、測量高電壓差分信號等復雜場景下的測量時，也能確保測量的差模信號的準確性，讓測量數據更加準確，這是其對比無源探頭來講最大的特點。

（3） 功能豐富且人性化

具備過載指示燈和可關閉的過載報警聲，能夠及時提醒用戶探頭的工作狀態，避免因過載導致的損壞和測量錯誤，保護儀器的同時保證測試人員的人身安全；自動配置保存功能，方便用戶快速調用常用設置，提高工作效率；偏置可調功能，可通過按鍵進入調整模式進行調整，增加了測量的靈活性，同時保證了測量結果的準確性。此外，采用USB供電，供電方式便捷，且典型功耗較低（同時配備USB接口連接線和轉接頭），10X檔位時為1.6W，100X檔位時為1.2W ，在保證性能的同時較為節能。

PKDV508E差分探頭憑借100MHz帶寬、800Vp-p高壓適配等優秀性能、高精度和人性化功能成為示波器探頭的高性?xún)r(jià)比之選。
