如何區分SMA、3.5mm、2.92mm、2.4mm、1.85mm這五種常見射頻接頭

　　射頻連接器主要用于無線通信、儀表、雷達、實驗室測試及航空航天設備等領域的射頻信號傳輸，是射頻工程師在日常的工作過程中接觸和使用最多的器件之一。

　　這篇文章主要帶大家區分市面常見的五種容易混淆的轉接頭，分別為1.85mm、2.4mm、2.92mm、3.5mm、SMA，其外形結構十分相似，但適用的頻率范圍、 制造工藝、主體材料、內導體鍍金厚度和外形結構等各有不同 ，應用領域也有所不同。

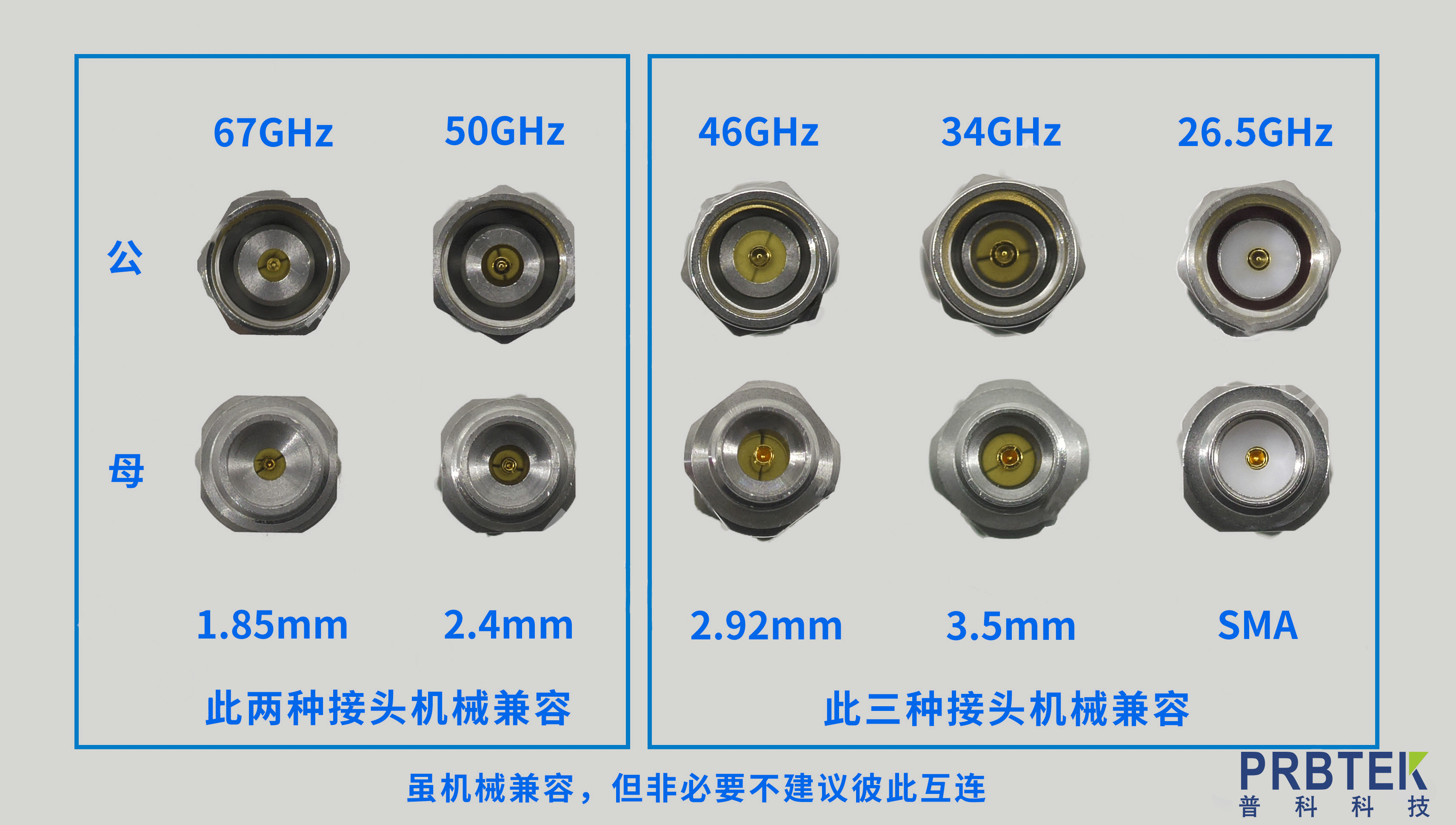

　　圖1 五種射頻接頭對比

　　如圖1所示，這五種接頭十分類似，但了解了它命名的含義，就能明白其中的區別。其中 1.85mm/2.4mm/2.92mm/3.5mm 這四種接頭都是空氣介質，其中明顯的區別即是他們的外導體內徑，顧名思義，他們的外導體內徑分別為1 .85mm/2.4mm/2.92mm/3.5mm，仔細對比即可分辨。而SMA更好區分，它的絕緣介質為聚四氟乙烯(PTFE)，俗稱特氟龍或塑料王，是一種白色塑料。

　　既然尺寸和外形這么相似，那它們是否可以混連呢?其實在《 常用射頻接頭之2.92mm 》這篇文章中曾說過， 2.92mm接頭的內外導體及端面尺寸在設計時就充分考慮了同SMA及3.5型的兼容性，理論上他們是彼此兼容的，但考慮到適用頻率和容差要求的不同，我們不建議彼此互連。如果使用時稍不注意，輕則導致插損變大，重則對接頭造成不可逆的傷害。

　　那便有人問了，2.92mm和3.5mm可以兼容，那2.4mm接頭尺寸也很接近，是不是也兼容呢?其實不是的，2.4mm 接頭用的是完全不一樣的設計標準，和1.85mm接頭彼此機械兼容。他們有更高的使用頻率，分別可達50GHz和70GHz，可以在更高的頻段中依舊保持高性能，造價也更高。切記，這兩款接頭決不可與 2.92mm/3.5mm/SMA連接器互連，會直接導致器件的損壞!
