有源差分探頭在USB2.0一致性分析測試的準備工作

發布：西安普科科技

瀏覽次數：

　　USB2.0信號質量測試需搭配合規的探頭、線纜以及測試夾具，USB(Universal Serial Bus，通用串行總線)是一種新型接口技術，用于規范計算機系統與外部設備的連接和通信。每個能夠面向市場的設備，必須驗證其是否符合USB-IF(USB Implementers Forum)協會認證標準。下面就來看下有源差分探頭在USB2.0一致性分析測試的準備工作都涉及哪些

　　1.準備一臺支持USB2.0一致性分析的數字示波器：根據USB-IF協會要求，示波器需要有2GHz以上帶寬及5GS/s以上采樣率，本次使用DS70504數字示波器進行演示;

　　2.準備一臺帶有USB2.0接口的電腦：需裝有USB協會高速電氣測試工具包軟件(XHCI-HSETT);

　　3.準備USB2.0測試夾具，本次使用RIGOL USB2.0一致性測試夾具(TF-USBD-STP)進行演示;

　　4.準備待測高速USB設備，本次使用接口為USB2.0的U盤進行演示;

　　5.準備一款高速有源差分探頭;

　　6.USB-A公頭轉USB-B公頭電纜兩根。

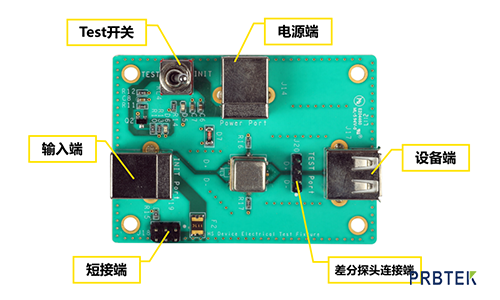

　　連接夾具

　　1.保證夾具Test開關處于關閉狀態，短接夾具短接端;

　　2.將一根USB-A公頭轉USB-B公頭電纜線連接電腦的USB2.0接口與測試夾具的輸入端;

　　3.將另一根USB-A公頭轉USB-B公頭電纜線連接供電設備與測試夾具的電源端(供電需為5V);

　　4.將待測的高速USB設備插入測試夾具的設備端;

　　5.用差分探頭連接測試夾具的差分探頭連接端。
