示波器電流探頭的消磁與平衡調節步驟

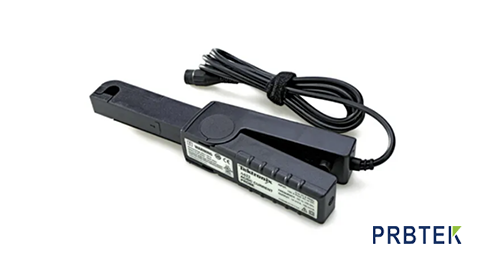

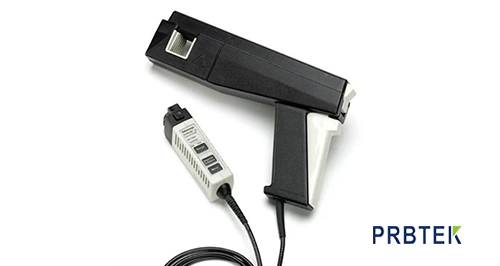

　　電流探頭是連接被測電路與電子示波器輸入端的一根導線，復雜的探頭由阻容元件和有源器件組成，簡單的探頭沒有采取屏蔽措施很容易受到外界電磁場的干擾，而且本身等效電容較大，造成被測電路的負載增加，使被測信號失真。

　　為進行測量，您必須經常對探頭進行消磁與平衡調節。消磁可以消除探頭鐵心內的寄生磁場，否則將造成零點的漂移和測量誤差。每次進行消磁后都需要調節探頭的零點平衡，消除存在的偏移。普科科技的小編為您介紹在下列各種條件下都需要進行消磁與平衡：

　　1、每次打開示波器進行20分鐘預熱以后;

　　2、每當發生過載的時候;

　　3、每當探頭暴露在強磁場時;

　　4、每次發現空載直流偏置非零時。

　　電流探頭消磁與平衡調節步驟：

　　1、將示波器輸入通道設為零參考點。

　　2、將探頭的輸出連接示波器，如果是TCPA系列或者TCP202電流探頭，同時使用泰克TDS3000以上型號的示波器，示波器將該通道顯示!

　　3、刻度設為安培/格。

　　4、探頭不鉗任何導線的情況下，將滑塊推到底，直到顯示CLOSED。

　　5、按DEGAUSS(消磁)按健。

　　6、將示波器打到小刻度，比如1mA/格或10mA/格。調節平衡旋鈕，直到波形軌跡線與零點重合。

　　注意事項：

　　1.請仔細閱讀說明書上的安全注意事項以及探頭量程;

　　2.鉗式電流探頭必須將滑塊推到底，直到探頭顯示：“CLOSED”;

　　3.每一次測量之后都需要進行探頭消磁(Degauss)，避免剩磁對測量結果的影響;

　　4.每一次測量之前對于有源電流探頭需要預熱20分鐘以上才能保證測量結果的精確;

　　5.如果需要更高的測量精度，在每次使用前，請使用泰克專用的電流校準夾具進行校正;

　　6.注意電流方向。
