測電流可以不用示波器電流探頭嗎？

在電子測量的日常場景中，“測電流是否可以不用示波器電流探頭” 的答案，往往取決于測量需求的核心指向。如果僅需獲取靜態電流的數值 —— 比如檢測 LED 燈的工作電流、測量電阻負載的穩定電流，那么萬用表、鉗形表等工具完全能夠勝任，此時示波器電流探頭確實并非必需。但當測量場景觸及電流的 “動態本質”“復雜關聯”“極端環境” 時，示波器電流探頭的不可替代性便會凸顯，成為解決工程難題的 “剛需裝備”。它不是普通測量工具的 “替代品”，而是電子工程師探索電流信號深層特征的 “專屬窗口”。

一、常規場景：無需示波器電流探頭，基礎工具可滿足需求

在靜態、低頻率、簡單負載的電流測量場景中，示波器電流探頭的 “專業性” 反而顯得冗余，此時基礎測量工具憑借便捷性、經濟性，成為更優選擇。

對于 mA 級以下的直流靜態電流，比如芯片的待機電流、小型傳感器的工作電流，萬用表的直流電流檔足以應對。將萬用表串聯在電路中，通過內部分流電阻將電流轉化為電壓信號，短短幾秒就能讀取精準數值，操作無需復雜校準，成本也遠低于示波器套裝。而在工業現場測量電機、變頻器等設備的交流電流時，鉗形表無需斷開電路即可鉗住導線測量，避免了斷電停工的麻煩，其幾百元的價格與示波器電流探頭動輒數千元的成本相比，性價比優勢顯著。

這些場景的共同特點是：電流信號穩定、無高頻瞬態變化、僅需單一數值反饋。在這類需求下，不用示波器電流探頭不僅可行，還能提升測量效率、降低成本。但當測量需求突破 “靜態數值” 的局限，進入更復雜的領域，示波器電流探頭的不可替代性便會逐漸顯現。

二、動態信號捕捉：時間分辨率優勢，無可替代的 “波形眼睛”

電子電路中大量關鍵電流信號并非穩定不變，而是存在納秒級的尖峰、微秒級的脈沖、毫秒級的振蕩 —— 這些動態特征恰恰是電路故障、性能瓶頸的核心線索，而普通測量工具對此完全 “視而不見”，唯有示波器電流探頭能精準捕捉。

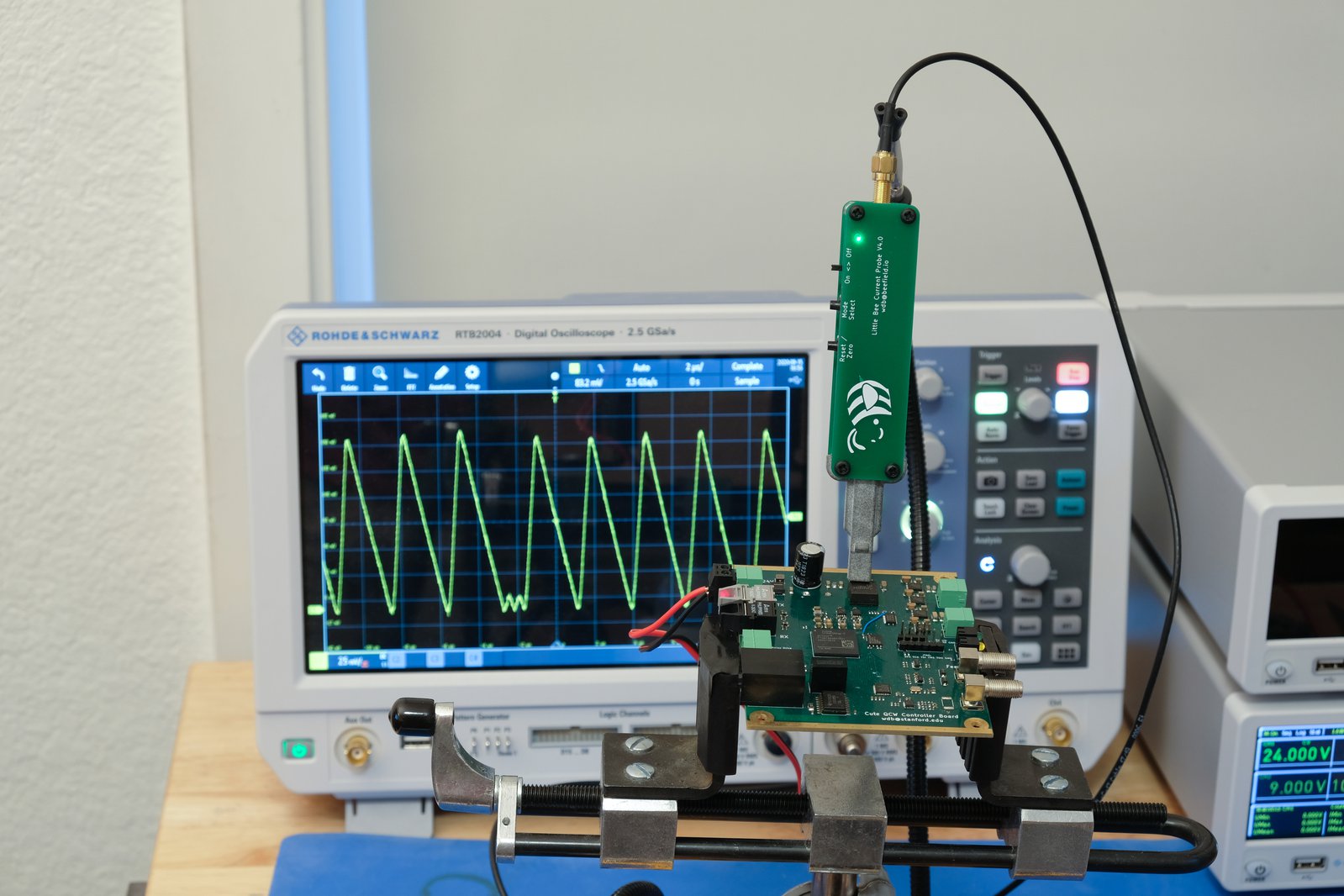

以開關電源的設計調試為例，MOS 管導通瞬間會產生峰值達幾十安培、持續時間僅幾納秒的尖峰電流。若用萬用表測量，得到的只是平均電流值，根本無法察覺尖峰的存在；普通鉗形表帶寬多在 1kHz 以下，面對納秒級信號時，信號會被嚴重衰減，測量結果與實際值偏差極大。而示波器電流探頭的帶寬可輕松達到 100MHz 以上，部分高端型號甚至突破 1GHz，采樣率高達數 GS/s，能將尖峰、振蕩、過沖等動態過程以波形形式完整呈現。工程師通過觀察波形，可快速定位尖峰產生的原因 —— 是寄生電感過大，還是 MOS 管開關速度過快，進而針對性優化電路設計。

類似場景還有電機啟動時的沖擊電流（上升沿僅微秒級）、數字電路總線的脈沖電流（占空比低至 1%）。這些信號的 “動態特征” 遠比 “數值大小” 更重要，普通工具只能讀取孤立數值，無法還原信號變化過程，而示波器電流探頭憑借超高的時間分辨率，成為唯一能 “看見” 這些動態細節的工具，其在動態信號捕捉領域的地位，至今無任何工具可替代。

三、復雜信號分析：多維度關聯診斷，突破單一參數局限

普通測量工具只能提供 “電流數值” 這一孤立參數，而在復雜電路中，電流往往與電壓、時間、頻率等參數存在緊密關聯，唯有示波器電流探頭能與示波器聯動，實現多維度同步分析，這一能力在故障排查、性能優化中具有不可替代的價值。

在變頻器驅動電機的系統中，若電機出現抖動、發熱異常，可能是電流與電壓相位差過大導致功率因數偏低。此時，用示波器電流探頭測量電機輸入電流，同時用電壓探頭測量輸入電壓，通過示波器的雙蹤顯示功能，可直觀觀察兩者的相位關系，精準計算相位差，進而定位故障根源 —— 是 IGBT 驅動信號延遲，還是濾波電容老化。若僅用鉗形表測電流、萬用表測電壓，得到的只是兩個毫無關聯的數值，根本無法判斷相位偏差，更無法找到故障原因。

此外，示波器電流探頭還支持電流波形的頻譜分析，能將時域信號轉化為頻域信號，識別其中的諧波成分。在 UPS 電源調試中，通過頻譜分析可發現電流中的高次諧波，判斷濾波器是否失效；在射頻電路中，可通過頻譜分析觀察電流信號的頻率分布，排查干擾源。這些多維度分析功能，是普通測量工具完全不具備的，也是示波器電流探頭在復雜電路診斷中不可替代的關鍵原因。

四、極端環境適配：安全與精度兼顧，應對特殊測量挑戰

在高壓、強電磁干擾、精密微弱信號等極端測量環境中，普通工具要么無法保證精度，要么存在安全隱患，而示波器電流探頭通過特殊設計，成為唯一能兼顧安全與精度的選擇。

在高壓變頻器調試場景中，輸出端電壓可達數千伏，普通鉗形表的絕緣等級多在 500V 以下，強行測量可能導致絕緣擊穿，引發觸電事故。而高壓專用示波器電流探頭的絕緣等級可達 10kV 以上，通過多層絕緣外殼、隔離放大電路設計，既能在高壓環境下保障操作人員安全，又能精準測量電流值。在電動汽車電機控制器附近等強電磁干擾環境中，普通工具的信號傳輸線易受輻射影響，導致測量結果失真，而示波器電流探頭的探頭線采用屏蔽層 + 雙絞線設計，部分型號還具備高共模抑制比，能有效抵抗電磁干擾，確保測量數據可靠。

在醫療儀器、航空航天設備等精密領域，電流信號常低至微安、納安級，且伴隨強噪聲干擾。普通萬用表受限于靈敏度和抗干擾能力，讀數波動極大，無法準確判斷電路狀態。而高靈敏度示波器電流探頭通過內置低噪聲放大器、陷波濾波器，甚至采用零磁通技術，能在噪聲中精準捕捉微弱電流波形，幫助工程師排查電流漂移、噪聲耦合等問題。這些極端環境下的測量需求，普通工具根本無法滿足，示波器電流探頭的不可替代性在此體現得淋漓盡致。

結語：按需選擇，卻無法替代其核心價值

回到 “測電流可以不用示波器電流探頭嗎” 的問題，答案并非絕對 —— 在靜態、簡單場景下，不用它完全可行；但當測量需求觸及動態信號、復雜分析、極端環境時，它便成為無可替代的選擇。

示波器電流探頭的價值，不在于 “測量電流” 這一基礎功能，而在于它能突破普通工具的局限，讓工程師 “看見” 電流的動態本質、“分析” 電流與其他信號的關聯、“應對” 極端環境的挑戰。它不是電子測量工具中的 “通用款”，而是解決專業難題的 “定制款”。在電子設備向高頻化、精密化、復雜化發展的今天，示波器電流探頭的不可替代性，將愈發凸顯其在電子工程領域的核心地位。
