EMC實用技巧：利用近場探頭抑制 LVDS 連接干擾?

LVDS（低壓差分信號）驅動器與接收器可能成為強干擾發射源。當電纜或插拔連接器的屏蔽存在缺陷時，LVDS 系統產生的干擾易滲透并向外輻射，而這一問題的核心誘因，往往是 LVDS 模塊中多余的共模電流。

實踐表明，共模電流的產生與 LVDS 模塊類型密切相關：不僅驅動器會產生共模電流，接收器也可能向 LVDS 導線釋放大量共模電流。更關鍵的是，傳輸系統的插拔連接器對共模電流的抗擾能力遠弱于差模電流 —— 對稱傳輸系統雖能通過差模電流的相互抵消實現抑制，但若連接器中對稱導線相對屏蔽的結構不對稱，反而會額外耦合出差模電流。因此，通過精準測量識別共模電流問題，是在正確位置采取干擾抑制措施的前提。

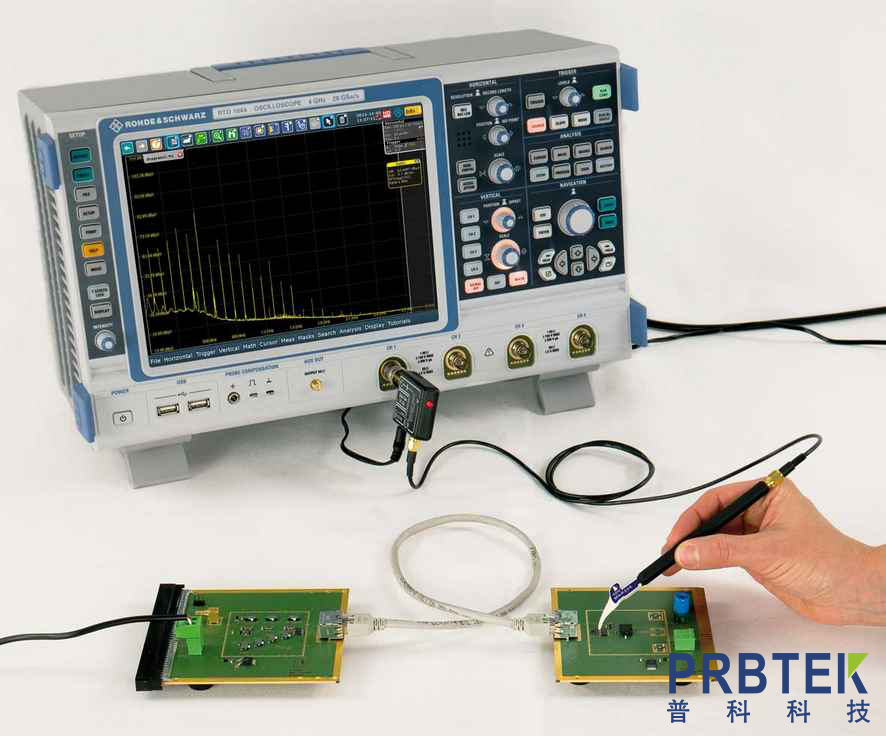

圖 1測量裝置示意圖

一、測量方案：高分辨率近場探頭的應用

要定位 LVDS 系統的共模電流問題，需對驅動器與接收器的引腳進行高分辨率測量，而MFA-R 0.2-6 近場探頭可精準滿足這一需求。

1. 測量裝置搭建

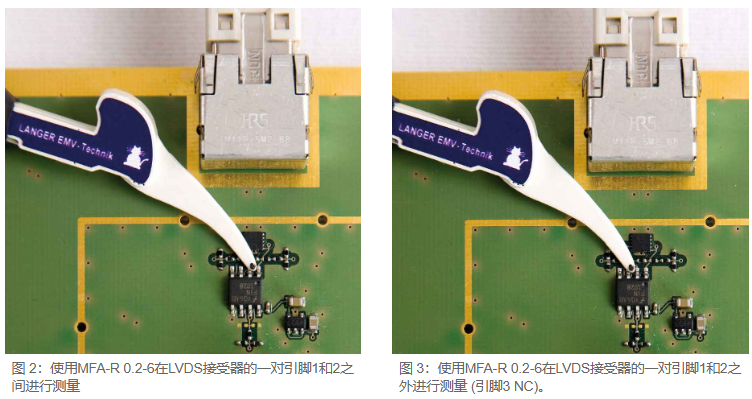

測量裝置通過 RJ-45 插口與適配線連接 LVDS 模塊，核心測量環節通過 MFA-R 0.2-6 近場探頭完成，具體測量位置分為兩類（如圖 2、圖 3 所示）：

位置 1（引腳對之間）：將探頭線圈面置于 LVDS 引腳對之間（如接收器的引腳 1 與引腳 2 之間）；

位置 2（引腳對之外）：將探頭線圈面置于 LVDS 引腳對外側（如接收器的引腳 1、2 與空置的引腳 3 之間）。

測量數據通過ChipScan-ESA 測量與記錄軟件采集，通過對比兩個位置的磁場強度，可判斷電流類型（共模或差模）。

2. 電流類型與磁場強度的關聯規律

磁場強度的分布直接反映電流類型，二者存在明確關聯：

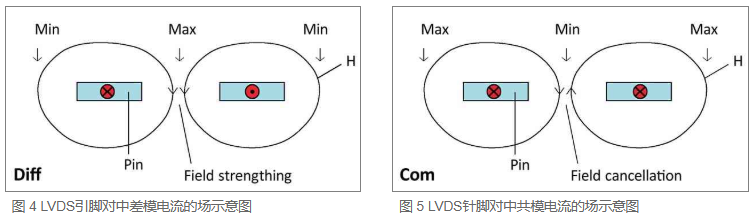

差模電流特征（圖 4）：若 LVDS 引腳對載有差模電流，引腳之間的磁場會相互疊加，因此 “引腳對之間” 的測量場強顯著高于 “引腳對之外”；

共模電流特征（圖 5）：若 LVDS 引腳對載有共模電流，引腳之間的磁場會相互抵消，因此 “引腳對之間” 的測量場強反而低于 “引腳對之外”。

二、測量結果解讀：定位共模電流來源

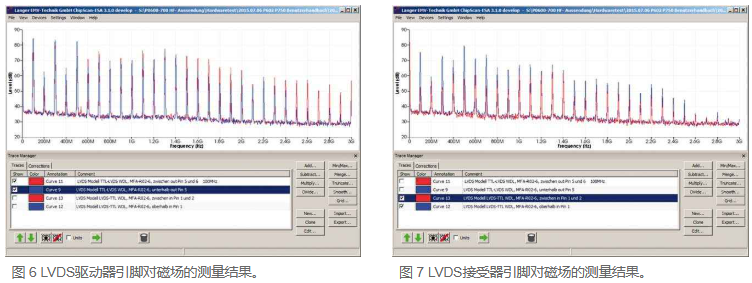

通過 MFA-R 0.2-6 探頭對 LVDS 驅動器與接收器的測量，可清晰識別共模電流的產生位置，具體結果如下（圖 6、圖 7 中，紅色曲線為 “引腳對之間” 測量值，藍色曲線為 “引腳對之外” 測量值）：

1. LVDS 驅動器（TTL-LVDS 類型）

驅動器輸出引腳對（引腳 5、6）的電流以差模電流為主：引腳對之間的場強最大，引腳對之外的場強最?。ǚ蠄D 4 差模電流特征）；但兩場強存在微小差異，表明仍存在少量附加共模電流成分。

2. LVDS 接收器（LVDS-TTL 類型）

接收器輸入引腳對（引腳 1、2）的測量結果與驅動器相反：引腳對之間的場強弱于引腳對之外（符合圖 5 共模電流特征），這表明接收器會主動產生共模電流—— 這一現象超出常規認知，通常難以預先判斷。

三、干擾抑制方案：針對性解決共模電流問題

LVDS 系統的干擾發射路徑已明確：驅動器與接收器產生的共模電流，會通過 RJ-45 插口與連接適配線向外輻射。針對這一問題，最有效的解決方案是在數據線關鍵位置集成節流元件：

在 TTL-LVDS 驅動器的輸出端（引腳 5、6）加裝數據線節流元件；

在 LVDS-TTL 接收器的輸入端（引腳 1、2）加裝數據線節流元件。

若未通過 MFA-R 0.2-6 探頭進行測量分析，將難以發現接收器產生共模電流的問題，更無法針對性采取輸入端節流措施 —— 因?yàn)?LVDS 模塊的電流類型（共?；虿钅＃┩耆Q于其內部線路設計，與模塊類型相關且無法通過外觀或規格書預測。

四、關鍵結論

LVDS 接收器產生共模電流是真實存在的現象，需通過實測驗證，不可僅憑經驗判斷；

MFA-R 0.2-6 近場探頭是識別 LVDS 系統共模電流的核心工具，通過 “引腳對之間 / 之外” 的雙位置測量，可精準定位干擾源；

干擾抑制措施需與實測結果匹配：針對驅動器的少量共模電流、接收器的顯著共模電流，在對應引腳端加裝數據線節流元件，可有效阻斷干擾發射路徑。
