LANGER近場探頭
該近場探測器用于研發過程中的干擾發射測量。
無源低頻LF系列(100 kHz - 50 MHz)

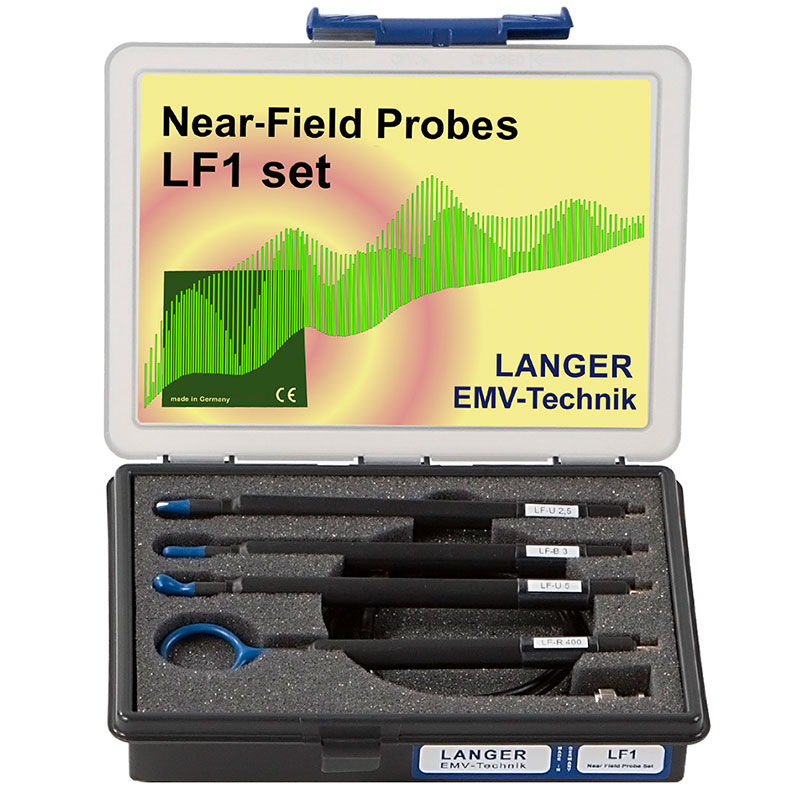

LF 1近場探頭組包含4個屏蔽無源近場探頭，用于在研發階段測量電子模塊上長波、中波和短波區的射頻磁場。使用LF 1探頭組的探頭，可以逐步定位集成電路上的干擾放射源。首先使用探頭LF-R400從遠距離探測模塊的干擾發射情況，接下來再用更高分辨率的探頭LF-B 3、LF-U 5和LF-U 2.5對干擾源進行更精確的定位。采用這些探頭可以測量單個引腳、較大元件和結構件。這些近場探頭小巧輕便，并采用外皮電流衰減和電屏蔽設計。這種近場探頭可以接到頻譜分析儀或示波器的50Ω輸入端。這些近場探頭的內部沒有50Ω的終端阻抗。
無源RF系列(30 MHz - 3 GHz)
RF探頭是無源近場探頭，用于在電子模塊研發階段進行磁場測量，覆蓋頻率范圍為30MHz到3GHz。探頭的組合完全符合客戶的需求。
無源XF系列(30 MHz - 6 GHz)
XF系列探頭包含4個無源磁場探頭和3個無源磁場探頭，用于在電子模塊研發階段進行磁場和磁場的測量，覆蓋頻率范圍為30MHz到6GHz。這種探頭內置阻抗器匹配，從而與其他噴嘴(如RF型噴嘴)相比在低頻區域較不敏感。由于其頻率范圍寬并包含從很大到顆粒尺寸的各種噴嘴，因而涉及廣泛的應用。噴嘴的組合完全符合客戶的需求XF系列的探頭可以用于查找階梯模塊的干擾場源。建議，首先使用我們的高靈敏度探頭從遠距離查找模塊的干擾輻射源，然后再用更高精度的探頭進一步精確定位干擾源。通過相應地操作近場拾音，能夠測量出電磁場的方向及其分布。這種近場拾音緊湊，并采用外部電流皮衰減。磁場拾音采用電衰減設計。這種近場拾音可以拾取音色分析儀。或USB的50Ω輸入端。這些近場鏟的內部安裝有電阻。
無源SX系列(1 GHz - 20 GHz)
SX近場探頭組包含2個無源近場探頭，用于在研發階段以高時鐘頻率測量電子模塊上的電場和磁場，頻率范圍為1GHz到10GHz。SX探頭組的探頭可以緊貼電子模塊進行測量，比如貼近單個集成電路引腳、導線、元件及其連接點，從而定位干擾信號源。通過相應地操作近場探頭，能夠測量出電子模塊上電磁場的方向及其分布。這種近場探頭小巧輕便，并具備外皮電流衰減和電屏蔽。這種近場探頭可以接到頻譜分析儀或示波器的50Ω輸入端。探頭內部有一個終端電阻。
HR系列，無源，高達 40 GHz
HR 系列由 H 場探頭和 E 場探頭組成，用于在開發過程中測量高達 40 GHz 的高頻 RF 場。
有源MFA系列(1 MHz -6 GHz)
該微型探頭可以精確測量電路布局、最小的SMD-元器件(0603-0201)以及平面電路板的IC引腳等的高頻磁場。這種探頭是有源探頭，采用電屏蔽設計，具有外皮電流衰減性能。借助校正曲線可以將探頭的輸出電壓換算為對應的磁場或者導線的電流。該近場探頭通過BT 706型偏置器連接到頻譜分析儀或者示波器的50Ω輸入端。通過標準配置中包含的外接電源適配器和偏置器，可以為內置在探頭中的前置放大器供電。
