近場探頭定位未屏蔽數據線 / 接口：完整操作指南

一、為什么需要用近場探頭定位未屏蔽數據線 / 接口？

在電子設備研發、工業生產、機房運維等場景中，未屏蔽數據線或接口容易成為電磁干擾（EMI）的源頭或受擾對象，可能導致設備信號不穩定、數據傳輸錯誤、系統宕機等問題。傳統定位方式依賴肉眼排查或復雜儀器，效率低且易遺漏，而近場探頭憑借對近距離電磁場的高靈敏度探測能力，能快速鎖定未屏蔽線纜、松動接口或電磁泄漏點，成為電磁兼容（EMC）測試與故障排查的核心工具。

二、近場探頭定位的核心原理

近場探頭是一種專為探測近場電磁場設計的傳感器，其工作原理基于電磁感應效應：未屏蔽數據線在傳輸信號時會產生交變電磁場，近場探頭靠近時，電磁場會在探頭線圈中感應出微弱電壓信號，通過頻譜分析儀、示波器等設備放大并顯示。由于未屏蔽線纜的電磁場無遮擋、泄漏強度高，與屏蔽線纜形成明顯信號差異，從而實現精準定位。

三、近場探頭定位未屏蔽數據線 / 接口的詳細步驟

1. 準備工具與設備

核心工具：近場探頭（推薦高頻款，覆蓋 1kHz-1GHz 頻段，適配數據線常見工作頻率）；

輔助設備：頻譜分析儀（或示波器）、連接線纜（如 BNC 線）、接地夾、標記筆；

預處理：確保被測設備處于正常工作狀態，關閉無關干擾源（如大功率電器、無線設備）。

2. 設備連接與參數設置

將近場探頭通過 BNC 線連接到頻譜分析儀的輸入端口，打開設備并預熱 5-10 分鐘；

頻譜分析儀設置：帶寬設為 10kHz-1MHz（根據數據線信號頻率調整），衰減量調至 20-40dB，參考電平設為 - 30dBm 左右，確保信號清晰顯示且不溢出。

3. 定位操作流程

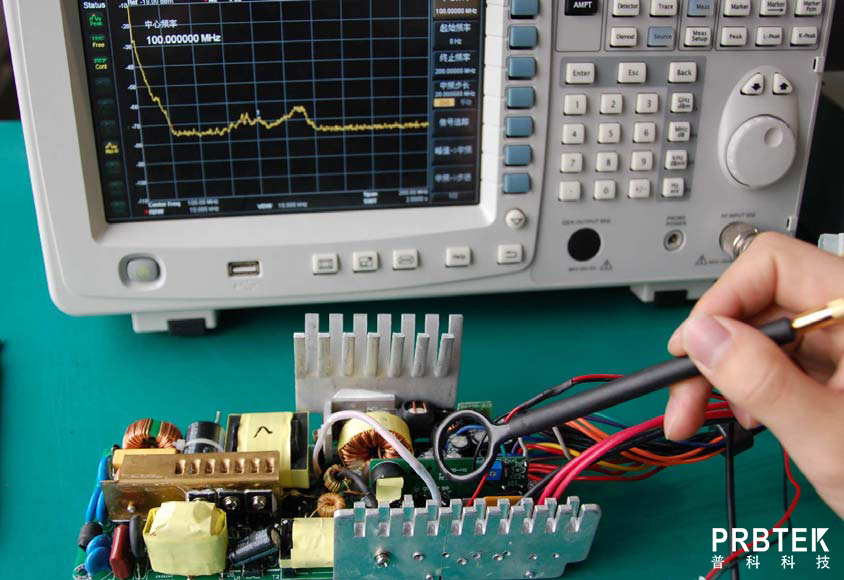

初步掃描：手持近場探頭，沿設備線纜走向、接口區域緩慢移動（探頭與線纜間距保持 1-3cm，避免接觸），觀察頻譜分析儀的信號強度變化；

重點排查：當信號強度突然升高（通常比屏蔽線纜信號高 20-40dB），該區域即為未屏蔽數據線或松動接口；

驗證確認：在疑似區域反復移動探頭，對比周邊線纜信號，同時可輕輕晃動接口，若信號波動明顯，進一步確認故障點；

標記記錄：用標記筆標注定位到的未屏蔽線纜或接口，記錄信號強度、頻率等參數，便于后續整改。

4. 不同場景的定位技巧

機房場景：優先排查服務器背部接口、網線匯聚處，重點關注未穿屏蔽管的線纜；

工業設備：針對電機、變頻器周邊的數據線，需適當縮小探頭移動范圍，避免強電磁環境干擾；

消費電子：如手機、電腦的充電接口、數據線，可使用小型近場探頭，精準定位接口內部的電磁泄漏。

四、近場探頭定位的優勢與注意事項

1. 核心優勢

高效精準：相比傳統排查方式，定位效率提升 50% 以上，故障點識別準確率可達 95%；

非接觸式：無需拆卸設備或切斷線纜，避免對正常工作造成影響；

操作簡便：無需專業資質，經簡單培訓即可上手，適配不同場景需求。

2. 注意事項

探頭校準：定期校準近場探頭，確保探測精度，避免因探頭老化導致定位誤差；

干擾規避：定位時遠離大功率設備、無線基站等強電磁干擾源，必要時關閉無關設備；

安全規范：手持探頭時避免接觸帶電接口，高壓設備場景需佩戴絕緣手套；

整改建議：定位后及時更換屏蔽數據線、緊固接口，或?qū)ξ雌帘尉€纜進行屏蔽處理（如纏繞屏蔽膠帶、穿屏蔽管）。

五、總結

近場探頭作為電磁干擾排查的高效工具，能快速、精準定位未屏蔽數據線及接口，幫助企業降低設備故障風險、提升系統穩定性。無論是電子設備研發階段的 EMC 測試，還是運維過程中的故障排查，掌握近場探頭的定位方法，都能顯著提升工作效率、降低維護成本。如果需要進一步了解近場探頭的選型技巧或復雜場景的定位方案，可關注我們的后續分享。
