高壓高頻信號探頭選型指南：選對探頭，精準捕獲微弱信號

一、為什么高壓高頻信號探頭選型不能 “將就”？

在電力電子、通信設備、工業控制等領域，高壓高頻信號的測量是核心環節 —— 這類信號往往具備高電壓（數百伏至數萬伏）、高頻率（MHz 至 GHz 級）、瞬時變化快的特點，普通探頭不僅無法精準捕獲信號波形，還可能因耐壓不足、帶寬不夠?qū)е聹y(cè)量失真，甚至損壞測試設備和被測系統。

錯誤選型的常見后果：

信號失真：高頻衰減導致波形展寬、相位偏移，無法反映真實信號特征；

設備損壞：探頭耐壓低于信號峰值，引發絕緣擊穿、短路故障；

測量誤差：輸入阻抗不匹配，干擾被測電路原有工作狀態，導致數據偏差。

因此，選對高壓高頻探頭，是保障測試精度、規避安全風險的關鍵前提。

二、高壓高頻信號探頭的核心選型指標（必看?。?/span>

選型前需明確核心需求，重點關注以下 6 個關鍵指標，避免盲目選型：

1. 帶寬（Bandwidth）

定義：探頭能準確傳輸信號的最高頻率范圍，通常以 - 3dB 衰減為標準；

選型原則：探頭帶寬≥被測信號最高頻率的 3~5 倍（高頻信號含豐富諧波，需覆蓋基波 + 諧波范圍）；

注意：高壓場景下，探頭帶寬會受衰減比、線纜長度影響，需結合實際使用條件確認。

2. 耐壓值（Voltage Rating）

定義：探頭安全工作的最大電壓（分為峰值電壓、有效值電壓），需區分 AC/DC 耐壓；

選型原則：探頭耐壓值≥被測信號峰值電壓的 1.2~1.5 倍（預留安全余量，避免瞬時高壓擊穿）；

常見規格：數百伏（低壓高頻）、數千伏（中壓高頻）、數萬伏（高壓高頻，如電力設備測試）。

3. 衰減比（Attenuation Ratio）

定義：探頭輸入信號與示波器顯示信號的比值（如 10:1、100:1、1000:1）；

選型原則：高壓信號優先選高衰減比（如 100:1 以上），降低探頭前端電壓負荷；但需注意，衰減比越高，信號噪聲可能越大，需平衡精度與耐壓。

4. 輸入阻抗（Input Impedance）

定義：探頭輸入電阻與輸入電容的綜合參數，直接影響被測電路的負載效應；

選型原則：高頻信號需選高輸入電阻（如 1MΩ 以上）和低輸入電容（如幾 pF 以下），減少對信號的分流和容性負載，避免波形畸變。

5. 探頭類型（按原理分類）

不同類型探頭適配不同高壓高頻場景，需針對性選擇：

有源差分探頭：

優勢：帶寬高（可達 GHz 級）、輸入阻抗高、共模抑制比（CMRR）強，能有效抑制干擾；

適用場景：高壓差分信號（如逆變器、變頻器輸出）、高頻差分通信信號（如 CAN FD、Ethernet）；

注意：需外接電源，耐壓通常在數千伏以內，適合中高壓高頻場景。

高壓無源探頭：

優勢：無需供電、結構簡單、成本低、耐壓高（可達數萬伏）；

適用場景：高壓低頻至中頻信號（如電網電壓、變壓器輸出）、對帶寬要求不高（如≤100MHz）的場景；

注意：高頻衰減明顯，輸入電容較大，不適合 GHz 級高頻信號。

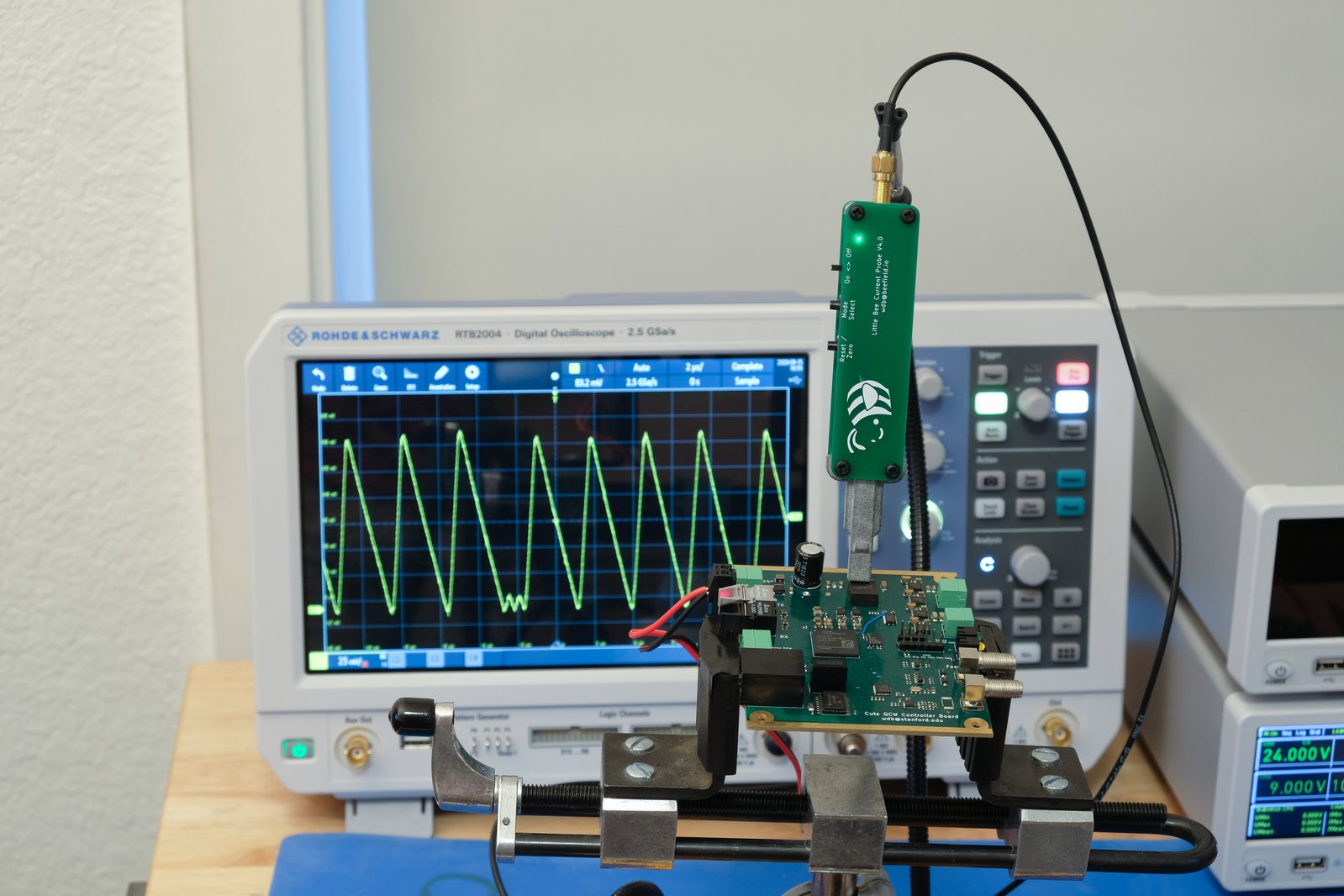

電流探頭（含羅氏線圈）：

優勢：非接觸測量、不干擾被測電路，適合高壓大電流高頻信號（如開關電源電流、雷擊電流）；

適用場景：高壓高頻電流監測（如電力電子設備的開關電流）；

注意：帶寬需匹配信號頻率，羅氏線圈適合脈沖高頻電流，精度略低于有源電流探頭。

光隔離探頭：

優勢：電氣隔離效果好（隔離電壓可達數萬伏）、抗干擾能力極強；

適用場景：超高電壓高頻信號（如高壓輸電線路監測、脈沖功率設備）；

注意：成本較高，響應速度略低于有源差分探頭，需配套光接收設備。

三、高壓高頻探頭選型實戰步驟（從需求到落地）

明確被測信號參數：先確定信號的峰值電壓、頻率范圍、信號類型（差分 / 單端、電壓 / 電流）；

匹配核心指標：根據電壓選耐壓值和衰減比，根據頻率選帶寬和輸入阻抗；

篩選探頭類型：差分信號選有源差分探頭，超高電壓選光隔離 / 無源探頭，電流信號選電流探頭；

驗證兼容性：確認探頭與示波器的接口匹配（如 BNC、SMA、TekVPI），支持的衰減比是否被示波器識別；

預留安全余量：關鍵指標（耐壓、帶寬）需預留 20%~50% 余量，應對信號波動和環境干擾。

四、常見選型誤區，避開這些 “坑”！

只看帶寬不看耐壓：高頻探頭未必耐高壓，需同時滿足帶寬和耐壓要求；

盲目選高衰減比：衰減比過高會放大噪聲，導致小信號測量精度下降；

忽略共模抑制比：高壓場景干擾多，CMRR 低的探頭會導致信號被干擾淹沒；

不考慮線纜長度：線纜過長會增加輸入電容和信號衰減，高頻場景建議選短線纜（如≤1 米）或帶有源緩沖的探頭。

五、總結：選型核心邏輯

高壓高頻探頭選型的核心是 “匹配信號特性 + 平衡關鍵指標”—— 先明確電壓、頻率、信號類型三大核心需求，再圍繞帶寬、耐壓、衰減比、輸入阻抗篩選類型，最后結合場景（如工業 / 實驗室、差分 / 電流）敲定具體型號。

如果仍不確定，可提供被測信號的詳細參數（電壓范圍、頻率、信號類型、使用環境），聯系探頭廠商進行定制化選型，避免因選型失誤影響測試效果。
