1:1 無源探頭與同軸線測試結果不一致？原因分析與解決指南

一、為什么 1:1 無源探頭和同軸線測試結果會不一樣？

1:1 無源探頭（又稱 “直通探頭”）和同軸線作為常用測試連接工具，核心差異源于傳輸特性、寄生參數和接口匹配三大維度，這也是導致測試結果偏差的根本原因：

1. 傳輸路徑的寄生參數差異

1:1 無源探頭：內部存在探頭針、接地夾、線纜的分布電容（通常 10-20pF）和串聯電感，即使標注 “1:1 阻抗”，在高頻場景（>100MHz）下，寄生參數會破壞阻抗匹配，導致信號衰減、相位偏移。

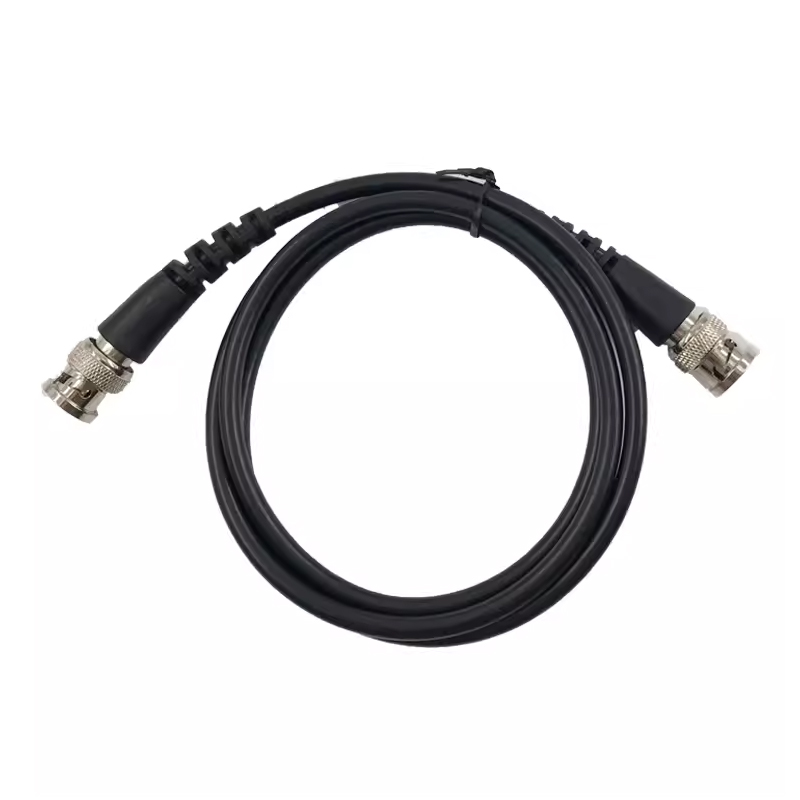

同軸線：特性阻抗固定（常見 50Ω/75Ω），屏蔽層減少電磁干擾，分布參數均勻且寄生效應遠低于探頭，信號傳輸更接近 “無損” 狀態，尤其高頻信號失真更小。

2. 接口匹配與反射損耗問題

測試系統的 “源阻抗 - 傳輸線 - 負載阻抗” 需保持一致（如 50Ω 系統）：

同軸線兩端通常為標準 SMA/BNC 接頭，與信號源、示波器的阻抗匹配度高，反射損耗?。ㄒ话?< -20dB），信號能量利用率高；

1:1 無源探頭的探頭針與被測點接觸電阻、接地夾的接地阻抗不穩定（尤其接地夾過長時），易形成 “阻抗突變”，導致信號反射，出現過沖、振鈴等失真，與同軸線的 “平滑傳輸” 結果產生偏差。

3. 電磁干擾（EMI）的抗干擾能力差異

1:1 無源探頭的接地夾多為開放式設計，線纜無屏蔽或屏蔽效果弱，易拾取環境電磁干擾（如電源噪聲、射頻干擾），疊加在被測信號上，導致測試結果 “失真”；

同軸線的金屬屏蔽層能有效隔離外部干擾，僅傳輸芯線中的目標信號，測試結果更接近真實值。

二、測試結果不一致的典型場景與表現

三、如何解決或規避測試結果不一致問題？

1. 選擇匹配的測試工具（核心原則）

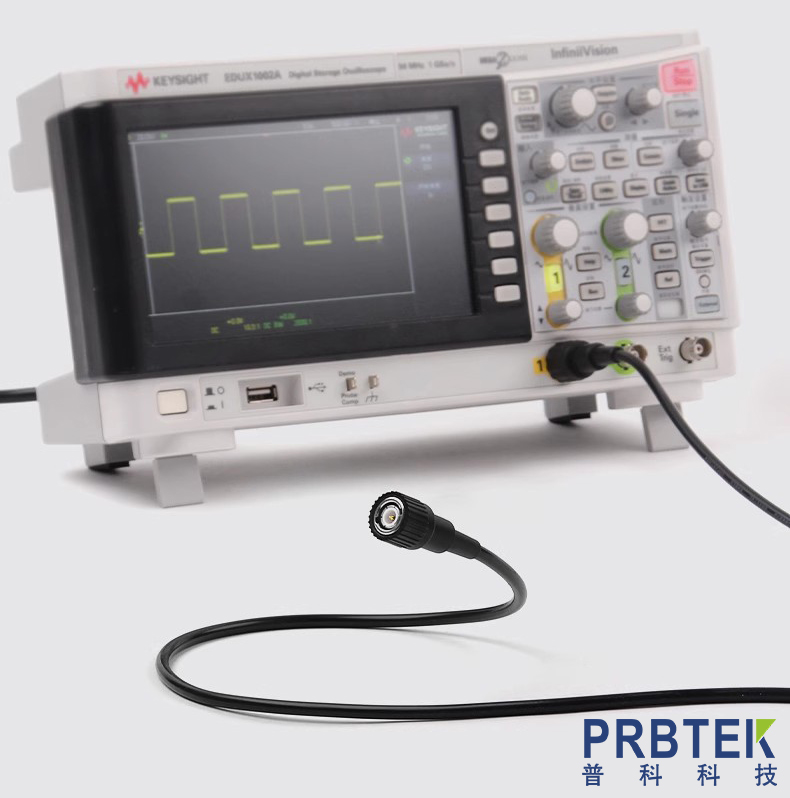

高頻場景（>100MHz）、高精度測試：優先使用同軸線，確保信號源、傳輸線、示波器阻抗一致（如全 50Ω 系統）；

低頻場景（<100MHz）、需靈活接觸被測點：可使用 1:1 無源探頭，但需選擇低寄生參數型號（分布電容 < 10pF），并縮短接地夾長度（建議 < 3cm）。

2. 優化測試環境與操作規范

減少電磁干擾：測試時遠離電源、變頻器等干擾源，同軸線盡量縮短長度（避免過度彎曲），1:1 探頭線纜遠離干擾源；

確保接觸良好：1:1 探頭針與被測點緊密接觸，接地夾接在就近的參考地（避免長線接地），同軸線接頭擰緊，防止接觸電阻過大。

3. 校準與補償操作

示波器校準：定期使用校準信號源（如示波器自帶的 1kHz 方波）校準探頭，1:1 探頭需進行 “負載補償”，減少寄生參數影響；

對比驗證：關鍵測試場景下，可同時用兩種工具測試，通過同軸線的 “標準結果” 修正探頭測試數據，或直接以同軸線測試結果為基準。

4. 特殊場景的替代方案

若需用探頭但要求高精度：可選擇 “有源差分探頭”（輸入阻抗高、寄生參數小），替代 1:1 無源探頭，兼顧靈活性與測試準確性；

若同軸線無法靈活布線：使用 “低損耗同軸線”（如 PTFE 介質線纜），減少長度帶來的信號衰減。

四、總結：核心結論與注意事項

1:1 無源探頭與同軸線測試結果不一致，本質是傳輸特性和抗干擾能力的差異，而非工具 “質量問題”。關鍵在于根據測試需求選擇合適工具：

追求高頻、高精度、低噪聲：選同軸線 + 阻抗匹配系統；

追求靈活性、低頻測試：選 1:1 無源探頭 + 規范操作 + 校準補償。

實際測試中，若出現結果偏差，優先排查阻抗匹配、寄生參數和電磁干擾三大因素，通過規范操作和校準可大幅降低偏差，確保測試數據的可靠性。
