BNC同軸線纜傳輸距離全解析

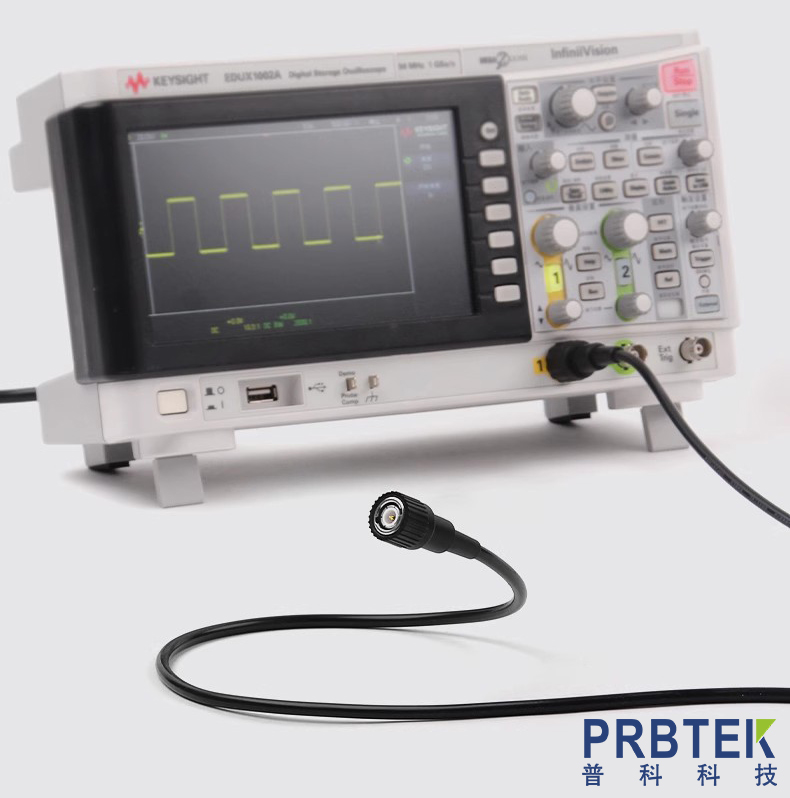

　　一、BNC 同軸線纜的結構與傳輸本質

　　BNC(Bayonet Neill-Concelman)同軸線纜由中心導體、絕緣介質、屏蔽層和外層護套組成，其傳輸原理基于同軸結構的電磁屏蔽特性，可減少信號衰減與外界干擾。理論上，BNC 線纜的傳輸距離受信號頻率、線纜衰減系數、阻抗匹配程度三大核心因素制約，而實際應用中還需考慮接口損耗、環境噪聲等變量。

　　二、影響傳輸距離的核心技術參數

　　(一)信號頻率：頻率越高，傳輸距離越短

　　低頻信號(<1MHz)：如音頻或低速數據，衰減主要由線纜電阻引起，100Ω BNC 線纜在 1kHz 下傳輸距離可達 500 米以上。

　　高頻信號(>100MHz)：如射頻信號，衰減以介質損耗和趨膚效應為主，50Ω 線纜在 1GHz 時傳輸距離通常 < 50 米。

　　典型案例：

　　(二)線纜規格：不同型號衰減差異顯著

　　RG 系列常見型號對比：

　　RG-58：細徑線纜，適合低頻(<100MHz)，100 米 @100MHz 衰減約 14dB;

　　RG-59：視頻專用，75Ω 阻抗，100 米 @10MHz 衰減約 3dB，常用于 CCTV 系統;

　　RG-6：粗徑線纜，100 米 @1GHz 衰減約 20dB，傳輸距離是 RG-58 的 2 倍以上。

　　專業級線纜：如 LMR-400，100 米 @1GHz 衰減僅 8dB，傳輸距離可達 60 米，適用于基站射頻連接。

　　(三)阻抗匹配：失配導致反射與有效距離縮短

　　當線纜阻抗(如 50Ω)與設備輸入阻抗不匹配時，反射系數 ρ=|(Zload-Z0)/(Zload+Z0)|，若 ρ=0.1(回波損耗 20dB)，則有效傳輸距離減少約 30%。

　　案例：75Ω 線纜連接 50Ω 設備，反射損耗達 12dB，100MHz 信號傳輸距離從 50 米縮短至 35 米。

　　三、不同應用場景的傳輸距離實測數據

　　(一)視頻信號傳輸

　　標清視頻(CVBS)：75Ω RG-59 線纜，傳輸距離≤300 米(需配合視頻放大器);

　　高清視頻(HD-SDI)：75Ω Belden 1694A 線纜，1080p@3Gbps 時傳輸距離≤100 米;

　　極限場景：使用均衡器 + 低損耗線纜(如 Times Microwave LMR-600)，1080p 信號可延長至 300 米。

　　(二)射頻與微波信號

　　業余無線電(VHF/UHF)：50Ω RG-8X 線纜，144MHz 下傳輸距離≤100 米(天線饋線場景);

　　微波通信(2.4GHz)：50Ω 半剛性電纜，傳輸距離≤10 米(因高頻衰減劇烈，需近距離連接天線與接收機)。

　　(三)數據傳輸

　　低速數據(RS-485)：120Ω BNC 線纜，傳輸距離≤1200 米(波特率 < 100kbps);

　　高速數據(10Base2 以太網)：50Ω RG-58 線纜，單段最大傳輸距離 185 米(受 CSMA/CD 協議限制)。

　　四、延長傳輸距離的技術方案

　　(一)硬件層面優化

　　選擇低損耗線纜：

　　高頻場景優先選粗徑線纜(如 RG-6 替代 RG-58)，或半剛性 / 半柔性電纜(損耗比柔性線纜低 40%);

　　示例：1GHz 信號用 LMR-400 線纜比 RG-58 傳輸距離延長 3 倍。

　　加裝信號放大器：

　　射頻場景使用低噪聲放大器(LNA)，增益 10-20dB，可補償 100 米 RG-58 的衰減(1GHz 時衰減 45dB，需 2 級放大);

　　視頻場景使用同軸視頻放大器，每 100 米加裝 1 級，可延長至 500 米以上。

　　(二)工程安裝要點

　　縮短接地環路：BNC 接頭接地不良會引入噪聲，導致有效距離減少 20%，需確保屏蔽層 360° 接地;

　　避免彎曲過度：線纜彎曲半徑應≥10 倍直徑(如 RG-58≥5mm)，過度彎曲會增加介質損耗，100MHz 信號衰減可增加 15%。

　　五、傳輸距離計算工具與公式

　　(一)理論估算公式

　　L：最大傳輸距離;

　　Amax：設備允許的最大信號衰減(dB)，通常為 10-15dB;

　　Aconn：兩端 BNC 接頭損耗(每個約 0.5dB);

　　α：線纜衰減系數(dB/km)，可從線纜規格表查詢。

　　(二)實用工具推薦

　　Times Microwave 衰減計算器：輸入頻率、線纜型號即可生成傳輸距離;

　　Excel 自定義表格：按公式錄入衰減系數，自動計算不同頻率下的距離閾值。

　　六、行業標準與選型建議

　　視頻監控：優先選 75Ω RG-59/U 或 SYV-75-5 線纜，傳輸距離≤200 米時無需放大;

　　射頻測試：50Ω 系統選 RG-142(半剛性)，1GHz 下傳輸距離≤30 米，配合 N 型轉 BNC 適配器;

　　極限長距離：采用光纖 + BNC 光端機方案，傳輸距離可達 10km 以上(如安防監控跨樓宇場景)。

　　BNC 同軸線纜的傳輸距離并非固定值，而是需結合信號特性、線纜規格與工程實踐綜合設計。通過精準計算衰減參數與合理選型，可在滿足信號完整性的前提下最大化傳輸距離，避免因距離不足導致的測量誤差或通信故障。
