示波器探頭校正全指南：精準連接與操作流程解析

　　一、示波器探頭校正的核心意義與原理

　　示波器探頭作為信號采集的 “橋梁”，其精度直接影響測量結果的可靠性。探頭校正的本質是通過調整內部補償電容，使探頭與示波器輸入通道的阻抗匹配，避免信號失真(如過沖、振鈴或平頂失真)。若未正確校正，可能導致電壓幅值誤差超過 10%、上升沿測量偏差等問題，尤其在高頻信號(>10MHz)測量中影響顯著。

　　二、關鍵連接點解析：“右邊” 的校準信號端口在哪里?

　　在絕大多數示波器(如泰克、Keysight、普源等主流品牌)的前面板上，校準信號輸出端(CAL OUT)通常位于右側或中偏右位置，標識為 “CAL”“CAL OUT” 或帶有方波符號，旁邊標注標準參數(如 “0.5Vp-p 1kHz”)。以典型臺式示波器為例：

　　物理位置：若面對示波器，校準信號端口多在通道 1(CH1)輸入接口右側，或面板右側邊緣區域，通常為 BNC 接口或香蕉插孔。

　　標識特征：端口旁會明確標注電壓值(如 “2V”“0.5V”)和頻率(如 “1kHz”)，部分高端型號會提供多個校準檔位。

　　三、探頭校正全流程：從連接到補償調節

　　(一)硬件連接步驟

　　探頭接入通道

　　將探頭的 BNC 插頭插入示波器任意通道(如 CH1)，確保鎖緊;探頭末端的鱷魚夾接地(連接面板接地端子，通常位于校準信號端口附近，標識為 “GND”)。

　　連接校準信號

　　將探頭的探針輕觸校準信號輸出端(右側 CAL 端口)，確保接觸穩固，避免晃動導致信號干擾。

　　(二)補償調節操作(以無源探頭為例)

　　設置示波器參數

　　按下對應通道(CH1)按鈕，開啟通道顯示;

　　調節時基(TIMEBASE)至 1ms/div，垂直檔位(VOLTS/DIV)至與校準信號匹配(如 0.5Vp-p 信號設為 200mV/div)。

　　觀察波形并調整補償

　　示波器應顯示標準方波，若出現以下失真，需調節探頭補償電容：

　　過沖 / 振鈴(波形頂部有尖峰)：說明補償過度，用無感螺絲刀逆時針旋轉探頭末端的補償旋鈕;

　　平頂凹陷(方波頂部下凹)：說明補償不足，順時針旋轉補償旋鈕;

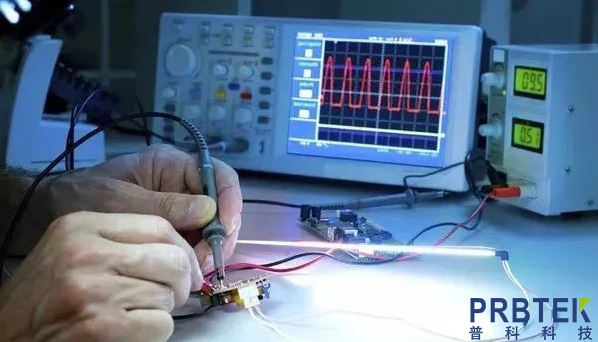

　　理想狀態：方波邊緣陡峭，頂部平坦，無畸變(如下圖示意)。

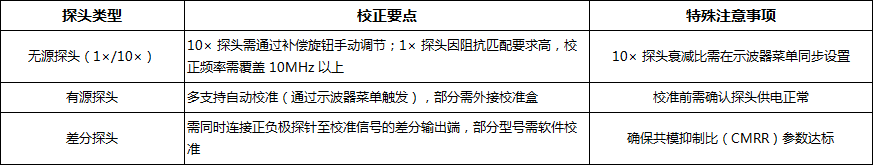

　　四、不同探頭類型的校正差異

　　五、常見故障排查與安全規范

　　無法顯示校準信號：

　　檢查探頭是否損壞(可更換探頭測試);

　　確認示波器通道是否開啟，校準信號端口是否有輸出(用萬用表測量電壓)。

　　補償調節無效：

　　可能是探頭補償電容老化，需返廠維修或更換探頭。

　　安全提示：

　　校正時避免探針接觸高壓電路;

　　高溫環境(如工業現場)需先讓示波器預熱 15 分鐘再校準。

　　六、延伸應用：自動化校準與高級技巧

　　自動校準功能：部分高端示波器(如 Keysight Infiniium 系列)支持 “自校準” 菜單，可一鍵完成探頭與通道的匹配，適合批量測試場景。

　　高頻信號校準：當測量 > 100MHz 信號時，需使用高頻校準件(如 50Ω 終端)，并確保探頭接地環路長度 < 1cm，減少寄生電感影響。

　　通過精準連接右側校準信號端口并規范調節補償，示波器探頭可始終保持最佳測量狀態，為電路設計、故障診斷等場景提供可靠的數據支撐。如需進一步了解特定型號的校準細節，可查閱設備說明書或聯系廠商技術支持。
