同軸分流器直接焊接在電路中具體是怎么操作的？

　　在現代電子電路領域，隨著 SiC/GaN 功率器件的廣泛應用，工程師們面臨著測量高頻、大電流功率電路的挑戰。傳統高頻電流探頭在面對數百 kHz 頻率、數十安培電流時，鐵芯和屏蔽層會產生高損耗與發熱問題，甚至導致探頭燒毀。而同軸分流器憑借其純電阻結構，在高頻下?lián)p耗不增加的特性，成為高頻電流檢測的理想選擇。其中，將同軸分流器直接焊接在電路中，更是一種能夠優化電路性能、提升檢測精度的關鍵技術手段。

　　同軸分流器的工作原理與結構優勢

　　同軸分流器基于歐姆定律，通過在被測電路中接入已知電阻值的阻體，測量阻體兩端電壓來反推電流大小。其獨特的同軸結構是性能卓越的關鍵。采用同軸層疊設計，形成無感電阻結構，有效抑制高頻寄生參數干擾，帶寬可達數百 MHz 至 1GHz。典型配置包含 4 端 Kelvin 接點，通過嵌套導體實現電流路徑與電壓檢測的物理隔離。這種結構設計使得電流在流經阻體時產生的磁場與流經導電套時產生的磁場相互抵消，實現在高頻電流作用下的基本無感效果，極大地提升了檢測精度。材料工藝上，使用氧化處理銅質外殼等高導電材料，部分型號采用金屬箔結構以實現 2ns 級響應速度，外殼還能通過 48 小時鹽霧測試，具備良好的耐腐蝕性。

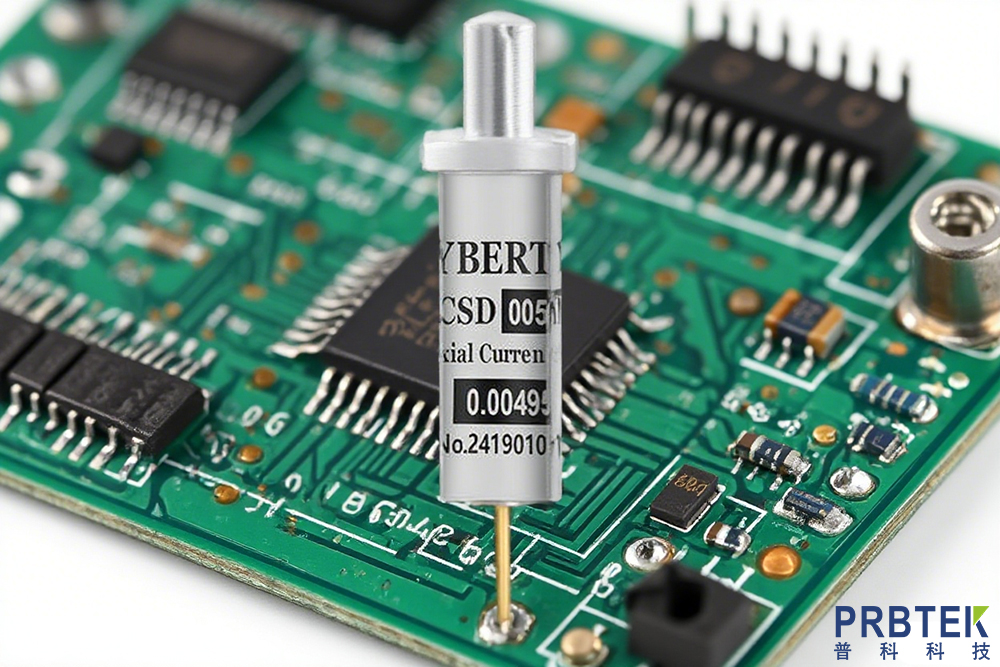

　　直接焊接在電路中的實施步驟

　　焊接前的準備工作

　　分流器選型：根據電路的工作頻率、電流大小、精度要求等參數，選擇合適型號的同軸分流器。例如，在高頻大電流的雷達系統功率分配電路中，需選用帶寬高、能承受大電流且精度滿足要求的同軸分流器;而在對成本敏感的一般工業監測電路中，可選擇性價比合適的型號。

　　電路板設計：在電路板設計階段，要為同軸分流器預留精準的焊接位置與過孔。過孔的大小、位置需與分流器引腳完美適配，確保焊接時的機械穩定性與電氣連接可靠性。同時，要充分考慮周邊電路元件的布局，避免焊接后出現電磁干擾等問題。

　　焊接工具與材料準備：準備高質量的焊接工具，如恒溫烙鐵，其溫度可精準調節，能滿足不同焊料的熔點需求，確保焊接過程中溫度穩定，避免因溫度過高損壞分流器或電路板，溫度過低則導致焊接不牢固。同時，選用合適的焊料，如低熔點、高導電性且可靠性強的無鉛焊錫絲，以及助焊劑，助焊劑能去除焊接表面的氧化物，降低焊料表面張力，提高焊接質量。

　　焊接操作過程

　　引腳處理：對同軸分流器的引腳進行清潔處理，使用砂紙或?qū)Ｓ们鍧崉┤コ_表面的氧化層，確保焊接時焊料能與引腳良好融合。然后，可對引腳進行適當?shù)腻冨a處理，預先在引腳上均勻涂上一層薄薄的焊錫，這樣能提高焊接效率與質量。

　　焊接實施：將恒溫烙鐵溫度調節至合適范圍，一般無鉛焊料的焊接溫度在 250℃ - 300℃。在電路板的焊接位置與分流器引腳同時施加適量助焊劑，將烙鐵頭接觸引腳與電路板連接處，使焊料均勻熔化并填充在兩者之間，形成牢固的電氣與機械連接。焊接過程要迅速且穩定，每個引腳的焊接時間控制在 3 - 5 秒，避免長時間加熱對分流器和電路板造成損害。先焊接一端引腳，固定分流器位置，再焊接另一端，確保分流器安裝牢固且位置準確。

　　焊接過程中的注意事項

　　溫度控制

　　焊接過程中，嚴格控制烙鐵溫度至關重要。溫度過高，會使同軸分流器的電阻體性能發生變化，導致測量精度下降，甚至可能損壞內部結構;溫度過低，焊料無法充分熔化，會出現虛焊、假焊現象，影響電氣連接可靠性。因此，要根據焊料類型和分流器的耐受溫度，精準調節烙鐵溫度，并在焊接過程中實時監測。

　　焊接順序與穩定性

　　遵循合理的焊接順序，先固定一端引腳，再焊接另一端，能有效保證分流器在電路板上的安裝位置準確。同時，在焊接過程中，要確保電路板與分流器保持穩定，可使用專用的焊接夾具固定，避免因晃動導致焊接不良。

　　避免短路與電氣損傷

　　焊接過程中，要特別注意避免焊料橋接導致的短路問題。多余的焊料可能會在不同引腳或電路線路之間形成意外連接，引發電路故障。焊接完成后，需仔細檢查焊接點，確保無短路情況。此外，操作過程中要防止靜電對分流器造成電氣損傷，可使用防靜電手環等設備，將人體靜電有效釋放。

　　焊接后的性能驗證與應用場景

　　性能驗證

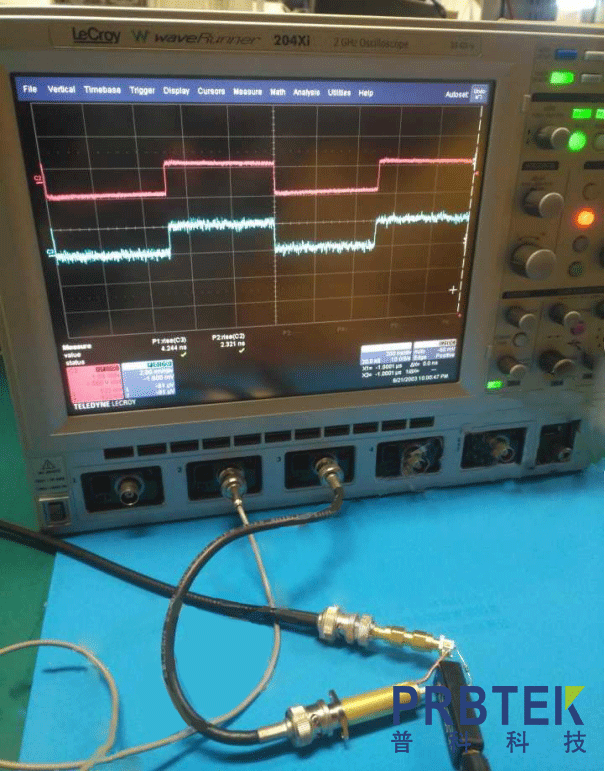

　　電氣性能測試：使用高精度的萬用表、示波器等儀器，測量焊接后的同軸分流器的電阻值，確保其與標稱值相符，偏差在允許范圍內。同時，通過示波器觀察在不同頻率、電流下分流器輸出的電壓信號，驗證其線性度與精度，確保能準確反映被測電路的電流情況。

　　頻率特性測試：利用信號發生器產生高頻信號，輸入到焊接有同軸分流器的電路中，通過檢測電路分析分流器在不同頻率下的響應特性，驗證其帶寬是否滿足設計要求，是否在高頻下仍能保持良好的性能。

　　應用場景

　　功率器件測試：在 IGBT、SiC、GaN 等功率器件的雙脈沖測試中，同軸分流器焊接在測試電路中，能精準捕捉器件導通 / 關斷瞬態電流波形，為 Id 參數測量及動態特性分析提供可靠數據，助力功率器件的研發與性能優化。

　　高頻電流檢測：在雷達系統功率分配電路中，將同軸分流器焊接在電路中，可在 DC - 120MHz 范圍內準確測量大電流信號，保障雷達系統的穩定運行;在核聚變裝置瞬態監測電路中，同樣能實時、精準監測瞬態電流變化，為科研與裝置運行提供關鍵數據支持。

　　校準與工業監測：作為標準器校準寬頻電流源、互感器時，焊接在相關校準電路中的同軸分流器，能提供高精度的電流測量參考，確保校準的準確性;在智能電網諧波溯源等精密測量場景中，也能發揮重要作用，為電力系統的穩定、高效運行提供保障。

　　將同軸分流器直接焊接在電路中，通過嚴謹?shù)臏?zhǔn)備工作、規范的焊接操作以及嚴格的性能驗證，能充分發揮其在高頻、大電流檢測中的優勢，為現代電子電路的發展與應用提供堅實支撐，在眾多領域展現出不可替代的價值。
