知用/CYBERTEK同軸分流器CSD***B/M系列

　　一、產品概述

　　隨著現代電力電子的高速發展，SiC/GaN功率器件的應用越來越廣泛，工程師需要測量頻率高達數百kHz，電流高達數十安培的高速脈沖電流。傳統的高頻電流探頭(如我司高頻交直流探頭HCP8000系列)包含有鐵芯和屏蔽層，這些材料在高頻電流的作用下會有很大的損耗和發熱(參考HCP8000系列說明書的電流頻率減額使用曲線)，所以會發生工程師測量這些電路時燒壞電流探頭的情況。同軸分流器是一種純電阻的結構，在高頻的電流下的損耗沒有增加，使得其非常適合用于高頻電流的檢測。

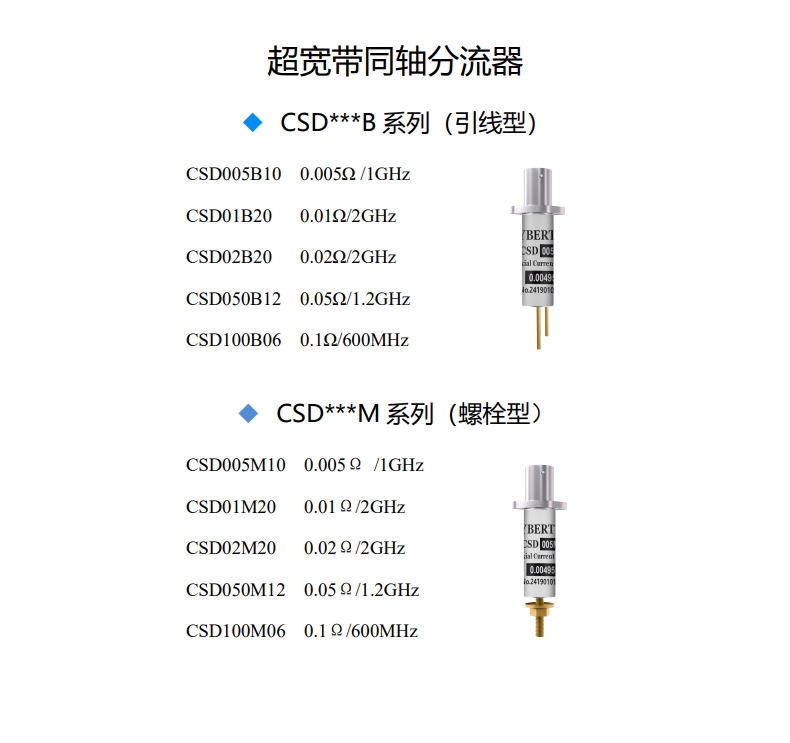

　　本公司的超寬帶同軸分流器Ultrafast Current Shunt(UFCS)有兩種連接方式:

　　1、引線型:CSD***B系列同軸分流器，是用兩個引腳焊接到電路板上的。

　　2、螺栓型:CSD***M系列同軸分流器，是采用螺栓螺母方式固定在電路板上的。

　　螺栓型CSD***M系列同軸分流器使用時，用戶可以把螺栓型CSD***M系列同軸分流器插入在PCB板的孔內上，只需要擰緊一個螺母即可。相比于引線型CSD***B系列同軸分流器，這種螺栓型同軸分流器可以反復安裝和拆卸，客戶使用非常方便。

　　螺栓型產品的螺栓固定機械結構采用了全新的高可靠性設計，可以大大降低用戶過度擰緊螺母導致同軸分流器的內部結構損壞的可能性。

　　產品特點:

　　超寬帶技術Ultrafast CurrentShunt(UFCS)最大帶寬2GHz

　　無高頻插入損耗

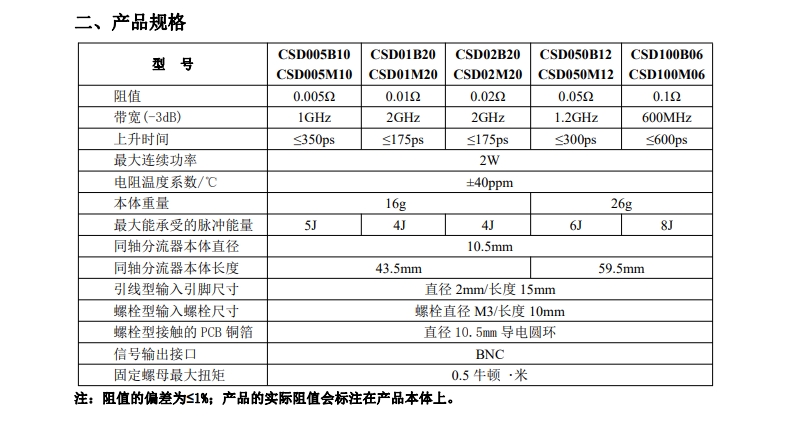

　　0.005Ω-0.1Q多種阻值可以選擇

　　業界首創高可靠單螺母固定螺栓型結構

　　螺栓型同軸分流器占用PCB板的面積較小

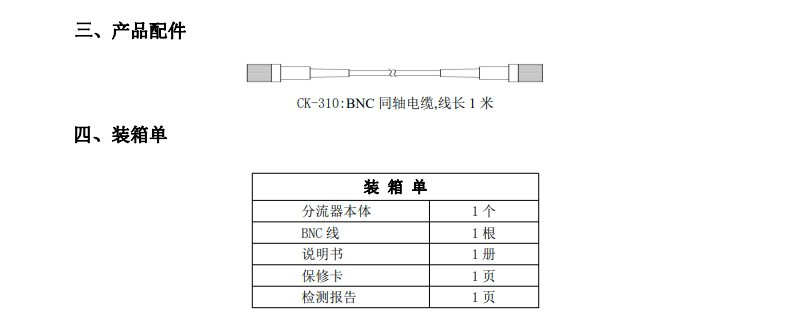

　　適用于SiC和GaN半導體的電流測量
