概述
EM5020前置射頻放大器配合本公司EM5030近場探頭使用，主要對所要測試的微弱信號進行放大， 頻率范圍9kHz-3GHz;EM5020A增益約為20dB，EM5020B增益約30dB,可以大大提高系統測試的靈敏度。標配USB適配器和USB升壓電源轉接線，可以直接通過頻譜分析儀或者接收機自帶的USB接口供電，使用更加方便。配合本公司EM5030近場探頭可以快速準確地確定電磁干擾源頭，避免盲目更改EMI設計，能大幅提高產品開發效率，并降低開發成本。
特 性
| 型號 | EM5020A | EM5020B |
| 頻率范圍 | 9kHz - 3GHz | |
| 典型增益 | 20dB | 30dB |
| 平坦度 | ±3dB | |

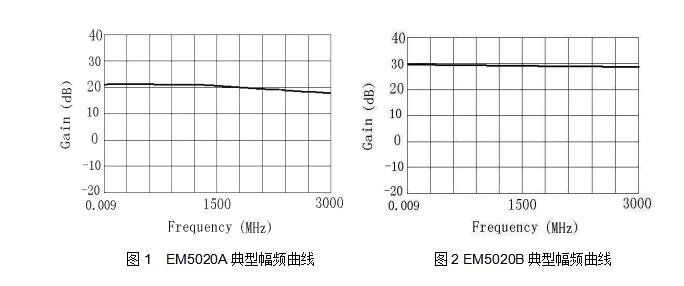

| 幅頻曲線 | （見圖1） | （見圖2） |
| 最大線性輸出功率 | 10dBm | |
| 典型噪聲系數＠2GHz | 3dB | 4dB |
| 最大輸入功率 | 13dBm | 15dBm |
| 工作電壓 | DC12V | |
| 輸入輸出接口 | SMA (母頭) | |
| 尺寸 | 約72*52*18mm | |
