羅氏線圈可以直接連接示波器進行測試嗎??

　　在電氣測量領域，羅氏線圈憑借非接觸測量、寬頻響應等優勢，成為電流檢測的常用工具。而示波器作為信號觀測的核心設備，與羅氏線圈的搭配使用能實現對電流信號的實時監測與分析。那么，羅氏線圈可以直接連接示波器進行測試嗎?對于內置積分器的羅氏線圈而言，答案是肯定的，但在實際操作中，仍需了解諸多關鍵要點，才能確保測量的準確性與設備的安全性。

　　一、內置積分器羅氏線圈直接連接的可行性與優勢

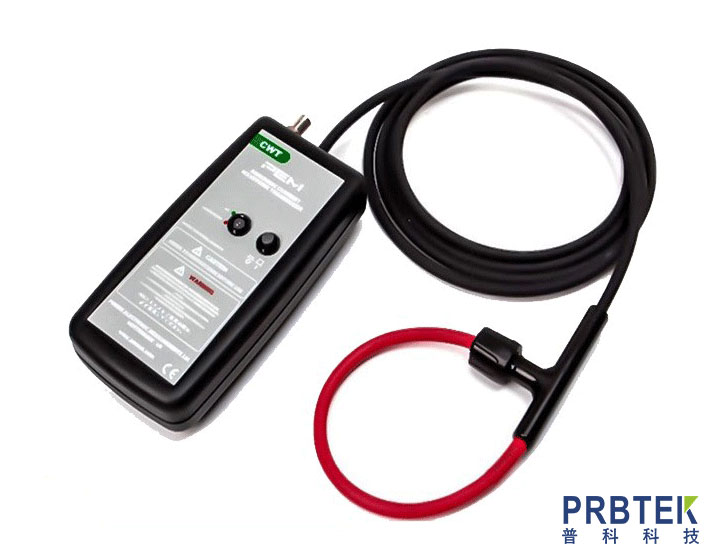

　　傳統羅氏線圈輸出的是與被測電流變化率成正比的微分信號，若直接連接示波器，示波器無法直接顯示實際電流波形，且需要額外的積分電路對信號進行處理，這無疑增加了測量的復雜性和成本。而內置積分器的羅氏線圈從根本上解決了這一難題，它將積分運算集成于線圈內部，能夠自動把微分信號轉換為與被測電流成正比的電壓信號。

　　這一特性使得羅氏線圈與示波器的直接連接成為可能。當兩者直接相連時，示波器無需再進行復雜的積分運算，可直接顯示直觀的電流波形，極大地簡化了測量流程。對于技術人員來說，降低了操作門檻，無需深入掌握復雜的信號處理知識，就能快速完成電流信號的測量與分析。

　　同時，內置積分器通常還具備信號放大功能。羅氏線圈輸出的原始信號往往較為微弱，尤其是在測量較小電流時，微弱的信號不僅難以觀測，還容易受到噪聲干擾，導致測量誤差增大。而內置積分器的放大作用，能夠有效提升信號強度，減少信號衰減，增強信號的抗干擾能力，確保測量結果的準確性。此外，它還能優化羅氏線圈與示波器之間的阻抗匹配，降低因阻抗不匹配造成的信號失真風險，進一步提高測量系統的整體性能。

　　二、直接連接的操作步驟

　　(一)設備檢查與準備

　　在進行連接操作前，對羅氏線圈和示波器進行全面檢查至關重要。對于羅氏線圈，要仔細查看其外觀是否存在破損、變形等物理?yè)p傷，因?yàn)檫@些損傷可能會影響線圈的電磁感應性能，進而導致測量誤差。同時，檢查連接線是否完好，有無破皮、斷裂等情況，確保信號傳輸?shù)耐窌惩āＨ魞?nèi)置積分器需要外部供電，要確認供電電源正常，電壓、電流參數符合要求，防止因供電異常導致積分器無法正常工作。

　　對于示波器，應檢查各個通道是否能正常響應，可通過輸入標準信號進行測試。確認示波器的校準是否在有效期內，校準過期可能會導致測量數據出現偏差，影響測量結果的準確性。只有確保羅氏線圈和示波器都處于良好的工作狀態，才能為后續的準確測量奠定基礎。

　　(二)接口適配與連接

　　羅氏線圈的輸出接口類型多樣，常見的有 BNC 接口。在連接時，需根據羅氏線圈的實際接口類型，選擇與之匹配的連接線。若接口不匹配，可使用合適的轉接頭進行轉換，但要注意轉接頭的質量和性能，避免因轉接頭引入額外的信號損耗或干擾。

　　此外，為了進一步優化測量效果，若示波器支持，可選用高輸入阻抗的 10X 探頭。10X 探頭的輸入阻抗通常為 10MΩ，相比普通探頭，它對羅氏線圈輸出信號的影響更小，能夠減少信號的衰減和失真，使測量結果更加準確可靠。將羅氏線圈的輸出端通過連接線與示波器的通道接口牢固相連，連接過程中要確保插頭完全插入并旋緊，避免因接觸不良導致信號丟失或出現干擾雜波。

　　(三)參數設置與調試

　　連接完成后，打開示波器，進入操作界面進行參數設置。垂直刻度的設置需依據預估的被測電流大小，若被測電流較大，應將垂直刻度設置為較大的電壓值，以便在示波器屏幕上完整顯示電流波形;若電流較小，則需減小垂直刻度，提高測量的分辨率。

　　時基的設置要根據被測電流的頻率特性，對于高頻電流信號，需將時基設置為較短的時間單位，以準確捕捉信號的快速變化;對于低頻信號，則可設置較長的時間單位。觸發方式的選擇也至關重要，合適的觸發模式能夠穩定顯示波形，一般對于周期性電流信號，邊沿觸發較為常用。完成參數設置后，可先進行簡單的調試，觀察示波器顯示的波形是否正常，若不正常，需進一步檢查連接和參數設置是否存在問題。

　　三、直接連接測試的注意事項

　　(一)量程匹配與過載風險防范

　　盡管內置積分器的羅氏線圈具備一定的信號處理能力，但它仍有量程限制。在測量前，必須對被測電流大小進行大致估算，選擇量程合適的羅氏線圈。若無法預估電流大小，應先從大量程開始測量，再根據實際情況逐步調整至合適量程。一旦被測電流超過羅氏線圈和內置積分器的量程范圍，不僅會導致信號失真，無法獲取準確的測量數據，還可能因過大的電流對設備造成不可逆的損壞，影響設備的使用壽命。因此，量程匹配和過載風險防范是直接連接測試中不可忽視的重要環節。

　　(二)校準與補償確保測量精度

　　即使是性能優良的內置積分器羅氏線圈，在長時間使用后或進行高精度測量時，也需要進行校準。校準可使用標準電流源，通過將標準電流輸入羅氏線圈，對比示波器顯示的測量值與標準值之間的差異，對測量系統進行調整和修正，確保測量結果的準確性。

　　此外，連接線纜的長度、分布電容等因素會對信號傳輸產生一定影響，可能導致信號出現延遲、畸變等問題。因此，必要時需在示波器上進行相應的補償設置，如調整探頭補償電容等參數，優化信號質量，使測量結果更加真實可靠。定期校準和合理補償是保證測量精度的關鍵措施。

　　(三)電磁干擾防護保障測量可靠性

　　羅氏線圈和示波器都屬于精密電子測量設備，極易受到外界電磁干擾的影響。在連接和測量過程中，應盡量將設備遠離強電磁干擾源，如大功率電機、變壓器、無線通信設備等。同時，使用具有良好屏蔽性能的連接線纜，并確保線纜的屏蔽層良好接地，這樣可以有效阻擋外界電磁干擾進入測量系統，減少干擾對測量信號的影響，避免出現測量誤差或波形畸變，保證測量工作的順利進行。電磁干擾防護是確保測量可靠性的重要保障。

　　內置積分器的羅氏線圈可以直接連接示波器進行測試，這種連接方式具有操作簡便、測量高效等優勢。但在實際應用中，必須嚴格遵循操作規范，注意量程匹配、校準補償和電磁干擾防護等關鍵要點，才能充分發揮兩者的性能優勢，實現準確、可靠的電流測量。無論是在工業生產中的電流監測，還是在科研實驗中的數據采集，掌握這一技術都具有重要的現實意義。
