羅氏線圈的精度受哪些因素影響？

羅氏線圈的精度是一個系統性指標，受線圈自身設計、外部安裝條件、配套電路性能、環境干擾四大類因素共同影響，不同因素對低頻、高頻精度的影響程度差異顯著。以下是具體拆解：

一、 線圈自身設計與工藝因素

這是決定精度的基礎，直接影響線圈的電磁感應特性與線性度。

1.繞組參數一致性

漆包線的線徑、匝數、繞制密度不均勻，會導致線圈互感值離散，破壞輸出信號的線性關系，尤其在大電流場景下誤差會被放大。

開合式羅氏線圈的間隙公差是關鍵：間隙過大或閉合不緊密，會導致磁路不連續，互感值下降，精度降低（誤差可增加 3%–5%）。

2.磁芯 / 骨架特性（針對帶磁芯線圈）

無磁芯羅氏線圈低頻靈敏度低，易受噪聲干擾；帶磁芯線圈若磁芯材質不均勻、存在氣隙，會引發局部磁飽和，高頻段線性度惡化。

骨架的材質（如耐高溫絕緣材料）與幾何形狀，會影響繞組穩定性，溫度變化下骨架變形會間接改變繞組參數。

3.屏蔽層設計

無屏蔽或屏蔽層接地不良的線圈，會耦合外部電場、磁場干擾，導致輸出信號信噪比下降，尤其在高頻（MHz 級）和微小電流測量時，誤差會顯著增加。

二、 外部安裝與使用條件

即使線圈本身性能優異，不當安裝也會導致精度大幅劣化。

1.導體與線圈的相對位置

被測導體需居中穿過線圈截面：若導體偏心，會改變磁場分布，導致互感值變化，誤差通常在 2%–10% 不等，偏心越嚴重誤差越大。

多根導體并行穿過時，導體間的電磁耦合會干擾磁場分布，需嚴格按照產品手冊要求的間距布置。

2.線圈的安裝張力與形態

柔性羅氏線圈過度拉伸或扭曲，會改變繞組間距和匝數分布，破壞參數一致性；剛性線圈安裝時的機械應力，也可能導致繞組變形。

3.被測電流的特性

電流頻率：羅氏線圈的精度在標稱帶寬內最優，超出帶寬（如低頻 <10Hz、高頻> 線圈上限）時，靈敏度下降，相位誤差增大。

電流波形：復雜波形（如脈沖、諧波電流）會因線圈的幅頻、相頻特性，產生波形失真，需配套適配的積分電路補償。

三、 配套電路的性能

羅氏線圈輸出的是與電流微分成正比的電壓信號，必須通過積分電路還原真實電流，配套電路的性能直接決定最終精度。

1.積分器的精度與匹配度

無源積分器（如 RC 積分）結構簡單，但存在漂移和低頻衰減，精度較低；有源積分器（如運算放大器構成）的精度更高，但受放大器的輸入失調電壓、溫漂影響，若積分時間常數與線圈參數不匹配，會導致信號還原失真。

積分器的帶寬需覆蓋線圈的工作帶寬，否則高頻信號會被衰減，低頻信號易受噪聲干擾。

2.信號調理與采集環節

后續的濾波、放大電路若引入噪聲或相位偏移，會進一步降低精度；數據采集設備的采樣率、分辨率不足，也會導致量化誤差。

四、 環境因素干擾

1.溫度變化

溫度升高會導致漆包線電阻增大、骨架變形、磁芯磁導率變化，進而改變線圈的互感值和繞組損耗，引發溫漂誤差。優質羅氏線圈會采用溫度補償設計，普通產品在溫度波動大的場景下（如戶外 - 20℃–60℃），精度可能下降 5% 以上。

2.外部電磁干擾

周圍的高壓設備、變頻器、電機等會產生強電磁輻射，干擾線圈的磁場感應，尤其在低壓、微小電流測量時，干擾信號可能掩蓋真實信號。

3.濕度與腐蝕環境

高濕度環境會導致線圈絕緣性能下降，繞組間出現漏電流；腐蝕性氣體（如工業環境中的酸堿氣體）會破壞繞組和屏蔽層，長期使用會導致參數漂移。

五、 校準與維護因素

1.校準周期與方法

羅氏線圈屬于相對測量元件，需定期用標準電流源校準，建立輸出信號與實際電流的對應關系。未校準或校準周期過長（超過產品要求的 1–2 年），會因參數漂移導致精度下降。

校準需覆蓋常用的電流檔位和頻率點，僅在單一電流 / 頻率下校準，無法保證全量程精度。

2.長期使用的損耗

線圈長期使用后，繞組老化、屏蔽層破損、接頭松動等問題，都會導致參數變化，影響精度，需定期檢查維護。

精度優化的核心建議

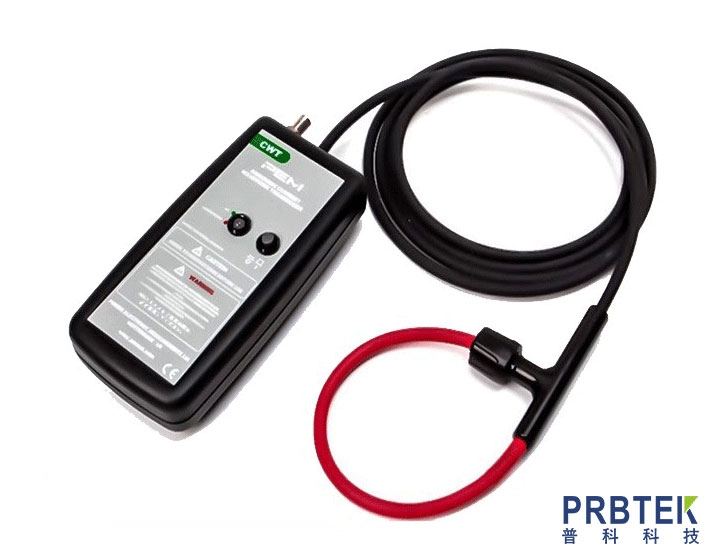

1.選型時優先選擇繞組均勻、帶精準屏蔽、出廠標定的成套產品（如普科 PK-CWT 系列），確保線圈與積分器的匹配性。

2.安裝時嚴格保證導體居中、線圈形態穩定，避免偏心和機械應力。

3.配套高精度有源積分器，并根據被測電流的頻率特性調整積分參數。

4.定期在實際使用場景下校準，同時做好溫度、電磁干擾的防護措施。
