羅氏線圈的電流變送器設計與應用

羅氏線圈（Rogowski Coil）是一種空心環形電流傳感器，基于電磁感應原理實現對交流電流的非接觸式測量，具有帶寬寬、響應快、線性度高、無磁飽和等優勢。羅氏線圈電流變送器則是將線圈輸出的微弱感應電壓信號進行調理、轉換、校準，最終輸出標準工業信號（如 4-20mA、0-5V、RS485）的集成化裝置，廣泛應用于電力監測、工業控制、新能源等領域。

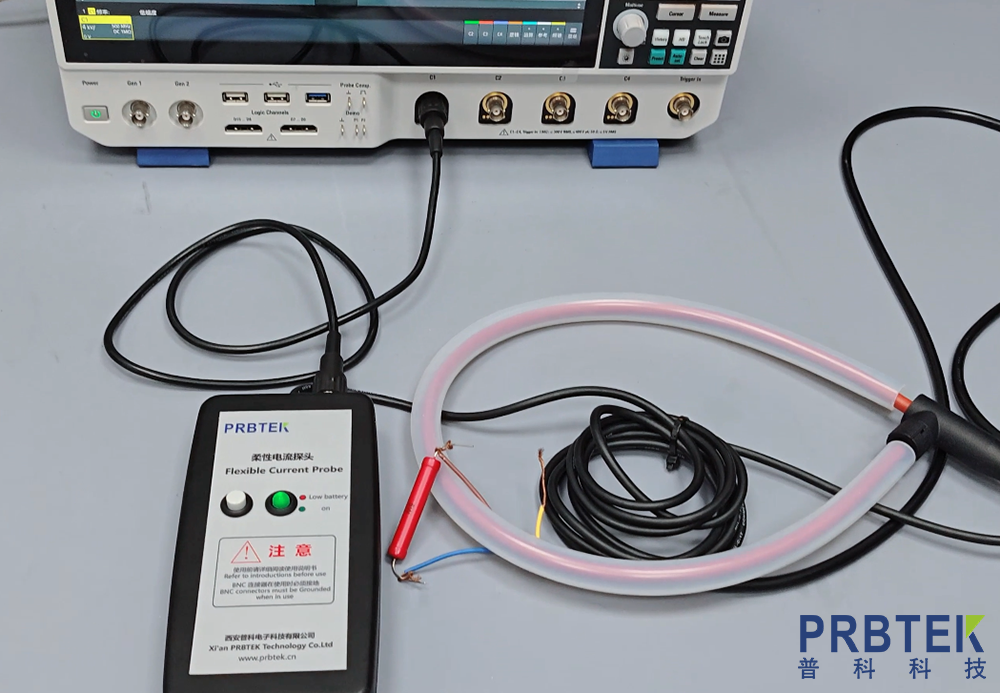

本文圍繞普科科技 PK-CWT 系列羅氏線圈的技術特性，系統闡述電流變送器的設計原理、關鍵技術及典型應用場景。

一、 羅氏線圈電流變送器的工作原理

1. 羅氏線圈的感應原理

羅氏線圈本質是均勻纏繞在非磁性骨架上的空心螺線管，當被測電流穿過線圈中心時，會產生隨電流變化的磁場。根據安培環路定律，線圈內某點的磁場強度與被測電流成正比；根據法拉第電磁感應定律，線圈兩端會感應出與被測電流變化率相關的電壓信號：

式中：— 線圈感應電壓；

M— 線圈與被測導體的互感系數（由線圈匝數、尺寸、磁導率決定）；

— 被測電流的變化率。

2. 變送器的信號調理邏輯

由于羅氏線圈輸出的是微分信號，無法直接反映被測電流的幅值，因此變送器的核心功能是通過積分電路還原被測電流波形，并進行信號放大、濾波、隔離、標準化輸出，典型信號處理鏈路如下：

羅氏線圈感應電壓 →阻抗匹配→積分調理→放大濾波→隔離轉換 → 標準信號輸出

二、 羅氏線圈電流變送器的硬件設計要點

以適配普科科技 PK-CWT 系列羅氏線圈（寬頻帶、高線性度、柔性 / 剛性可選）的變送器為例，硬件設計需重點關注以下模塊：

1. 積分電路設計

積分電路的性能直接決定電流還原的精度，需根據被測電流的頻率范圍選擇合適的積分方案：

無源積分電路：由電阻、電容組成，結構簡單、成本低，但存在直流漂移和低頻衰減問題，適用于高頻電流測量（如變頻器輸出電流）。

有源積分電路：基于運算放大器設計，可通過反饋網絡補償?shù)皖l特性，實現寬頻帶（0.1Hz~1MHz）電流測量，是工業級變送器的主流方案。設計時需匹配 PK-CWT 系列線圈的輸出阻抗（如典型值 50Ω/100Ω），確保阻抗匹配，避免信號反射。

2. 信號放大與濾波模塊

放大電路：采用高精度儀表放大器（如 AD620、INA128），對積分后的微弱信號進行放大，放大倍數需根據線圈互感系數和被測電流量程校準，確保輸出信號在 ADC 采樣范圍內。

濾波電路：設置二階低通濾波器，濾除高頻干擾（如電磁噪聲、開關電源諧波），截止頻率需高于被測電流的最高頻率，避免波形失真。

3. 隔離與抗干擾設計

工業現場存在強電磁干擾，變送器需具備電氣隔離能力：

電源隔離：采用 DC-DC 隔離電源模塊，隔離電壓≥2.5kV，避免一次側高壓竄入二次側。

信號隔離：采用光電耦合器或隔離放大器，實現輸入與輸出側的電氣隔離，提升抗共模干擾能力。

電磁兼容設計：PCB 布局采用分層接地、信號屏蔽線，外殼采用金屬屏蔽結構，符合 GB/T 17626 電磁兼容標準。

4. 校準與溫度補償模塊

量程校準：通過標準電流源輸入已知電流，調整積分電路的增益和零點，確保變送器輸出與被測電流的線性誤差≤±0.5%（符合工業級精度要求）。

溫度補償：羅氏線圈的互感系數和運算放大器的參數會隨溫度變化，需內置熱敏電阻或采用數字化補償算法，在 - 20℃~60℃工作溫度范圍內保證精度穩定。

5. 輸出接口設計

變送器需提供標準化輸出接口，滿足不同工業場景需求：

三、 軟件算法優化（數字化變送器拓展功能）

對于智能型羅氏線圈電流變送器，可集成 MCU（如 STM32、MSP430）實現數字化處理，優化性能：

數字積分算法：替代傳統模擬積分電路，通過軟件實現高精度積分，有效抑制溫漂和漂移，提升長期穩定性。

諧波分析功能：通過 FFT 算法分析被測電流的諧波含量，適用于電網諧波監測、變頻器能效評估等場景。

故障診斷功能：實時監測線圈斷線、信號超量程等故障，輸出報警信號，提升系統可靠性。

參數配置功能：通過 RS485 接口遠程設置量程、濾波參數、輸出類型，適配不同規格的 PK-CWT 系列羅氏線圈。

四、 典型應用場景

羅氏線圈電流變送器的應用核心優勢是非接觸測量、寬頻帶、大電流適應能力，結合 PK-CWT 系列柔性線圈的可開合特性，典型應用如下：

1. 電力系統電流監測

高壓開關柜電流測量：柔性羅氏線圈可直接開合安裝在母線排上，無需斷電，適配 35kV 及以下開關柜的電流監測，變送器輸出 4-20mA 信號至電力監控系統。

電網諧波監測：利用變送器的寬頻帶特性（0.1Hz~1MHz），測量電網中的諧波電流，分析諧波源，保障電網穩定。

2. 工業電機與變頻器電流檢測

變頻器輸出電流測量：變頻器輸出電流含大量高頻諧波，傳統電流互感器易飽和，而 PK-CWT 系列羅氏線圈 + 變送器可精準測量 0-1kHz 寬頻電流，適用于電機調速系統的閉環控制。

大電機啟動電流監測：電機啟動時電流可達額定值的 5-8 倍，羅氏線圈無磁飽和特性，可準確捕捉啟動電流波形，為電機保護提供數據支持。

3. 新能源領域應用

光伏逆變器電流監測：測量逆變器輸出的交流電流，變送器輸出信號至儲能系統，實現功率調節和故障保護。

充電樁電流檢測：適配充電樁的大電流（如 200A/400A）測量需求，柔性線圈安裝便捷，變送器具備抗電磁干擾能力，滿足充電樁的電磁兼容要求。

4. 軌道交通與冶金行業

軌道交通牽引電流測量：牽引系統電流波動大、頻率范圍寬，羅氏線圈變送器可實時監測牽引電機電流，保障列車運行安全。

冶金電弧爐電流監測：電弧爐電流含大量諧波和沖擊分量，變送器的抗干擾能力和寬頻特性可實現精準測量，助力冶煉工藝優化。

五、 選型與使用注意事項

線圈與變送器匹配：根據被測電流的量程、頻率范圍選擇對應的 PK-CWT 系列羅氏線圈（如柔性 PK-CWT-F 適用于不規則導體，剛性 PK-CWT-R 適用于固定母線），并確保變送器的輸入阻抗、積分頻率與線圈參數匹配。

安裝規范：被測導體需穿過線圈中心，避免偏心安裝（偏心會導致測量誤差增大）；線圈與變送器的連接線纜需使用屏蔽線，減少電磁干擾。

環境適應性：在高溫、高濕、強干擾環境下，需選擇具備防護等級（如 IP65）和寬溫工作范圍的變送器。

六、 總結

羅氏線圈電流變送器是非接觸式大電流、寬頻電流測量的理想解決方案，其設計核心在于高精度積分調理、抗干擾隔離、溫度補償三大技術要點。普科科技 PK-CWT 系列羅氏線圈憑借優異的電磁特性，與定制化變送器結合后，可滿足電力、工業控制、新能源等領域的嚴苛測量需求。隨著數字化技術的發展，智能型變送器將進一步集成諧波分析、物聯網通信等功能，拓展應用邊界。
