羅氏線圈諧波傳輸特性：原理、影響因素與優化策略

在電力系統智能化升級與新能源廣泛接入的背景下，諧波污染已成為影響電能質量的核心問題之一。羅氏線圈（Rogowski Coil）作為一種基于電磁感應原理的空心電流傳感器，憑借無磁飽和、寬頻帶響應、靈活安裝等獨特優勢，成為諧波監測與計量的核心設備。其諧波傳輸特性直接決定了諧波測量的準確性，本文將從工作原理出發，深入解析影響羅氏線圈諧波傳輸?shù)年P(guān)鍵因素，探討優化策略，并結合實際應用場景說明其技術價值。

一、羅氏線圈諧波傳輸?shù)暮诵脑?/span>

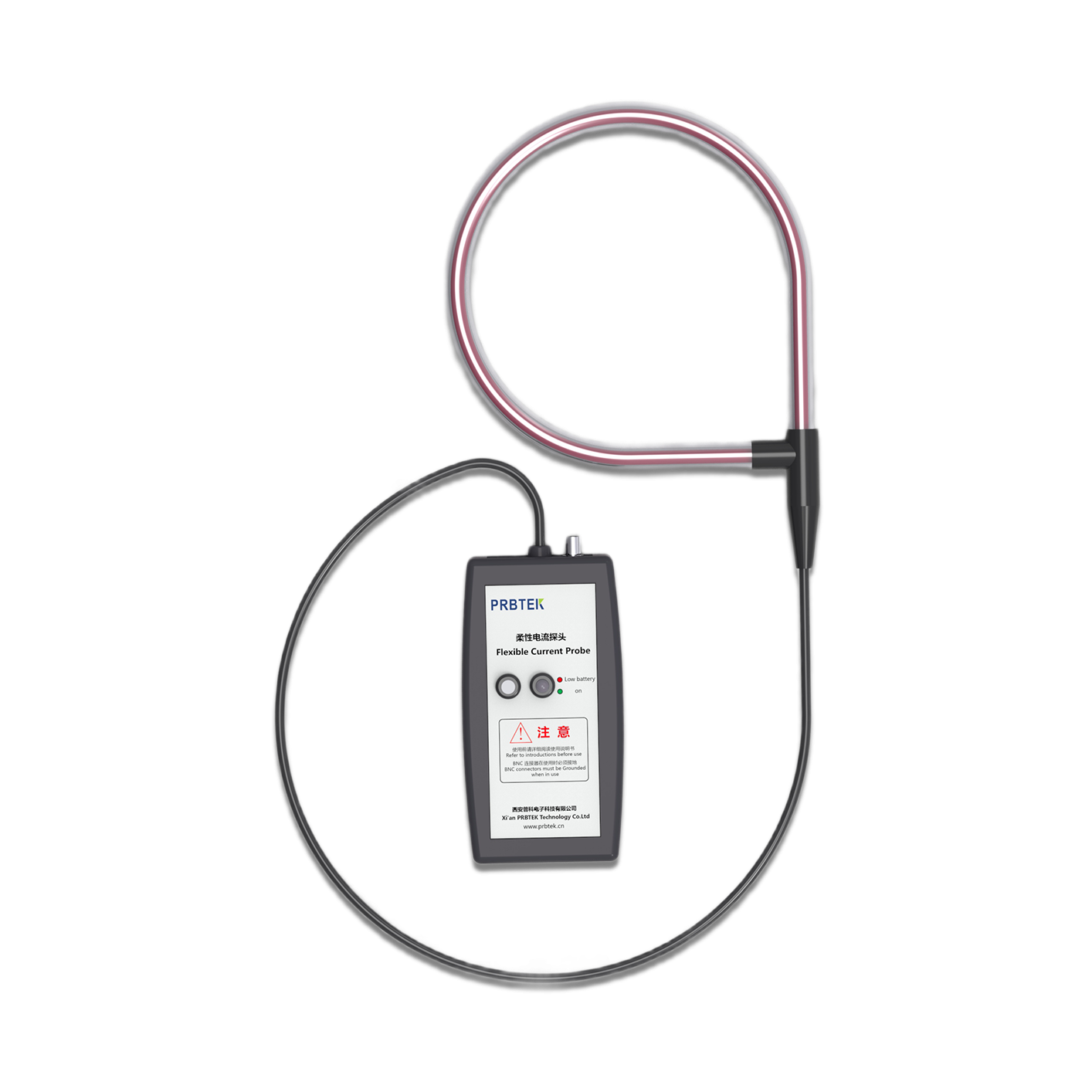

羅氏線圈的本質是均勻纏繞在非鐵磁性骨架上的環形空心線圈，其工作原理基于法拉第電磁感應定律與安培環路定律。當被測導體中的電流（含基波與諧波分量）通過線圈中心時，會產生交變磁場，線圈繞組切割磁感線產生感應電動勢，該電動勢與被測電流的變化率（di/dt）成正比，而非直接與電流大小成正比，公式表達為：

e(t) = -M·di/dt

其中，e(t)為線圈感應電動勢，M為線圈與被測導體的互感系數，i為被測電流。由于諧波電流的頻率是基波頻率的整數倍，其變化率遠高于基波，這就要求羅氏線圈具備寬頻帶響應能力，才能精準感應不同頻次的諧波分量。

需要注意的是，羅氏線圈的輸出信號為電流變化率的微分信號，必須通過后端積分器還原為與原電流波形一致的信號，才能實現諧波的準確測量。因此，羅氏線圈的諧波傳輸特性是線圈本體與積分器共同作用的結果，兩者的頻率響應匹配度直接影響諧波測量精度。

二、影響羅氏線圈諧波傳輸特性的關鍵因素

羅氏線圈對諧波的傳輸效果并非絕對穩定，其固有參數、外部電路設計及環境條件均會產生顯著影響，核心因素可歸納為以下三類：

1. 線圈本體固有參數

線圈的內阻（R?）、自感（L?）與雜散電容（C?）是決定諧波傳輸特性的核心固有參數。對于高次諧波，頻率越高，線圈的感抗（2πfL?）與容抗（1/(2πfC?)）變化越顯著，會導致線圈阻抗特性改變，進而影響感應電動勢的幅值與相位，造成諧波信號失真。

具體而言，線圈內阻由繞線電阻率、匝數、線徑及骨架尺寸決定，內阻增大會增加高次諧波的能量損耗；自感與線圈匝數、骨架尺寸正相關，自感過大會限制高頻諧波的傳輸帶寬；雜散電容則與繞線密度、層數及屏蔽方式相關，雜散電容過大易引發高頻諧振，破壞諧波傳輸?shù)木€性度。

2. 積分器性能匹配度

積分器是還原諧波波形的關鍵部件，其帶寬范圍與時間常數匹配度直接影響諧波傳輸效果。若積分器的下限頻率（f_L）過高，會導致低頻諧波（如3次、5次諧波）衰減；若上限頻率（f_H）過低，則無法精準積分高頻諧波（如20次以上諧波），出現輸出信號失真。

積分器的帶寬計算公式為：，（R?為慣性環節電阻，C?為積分電容，R_L為負載電阻）。可見，積分器參數需與線圈固有參數精準匹配，才能確保寬頻帶內諧波的穩定傳輸。

3. 外部環境與安裝條件

復雜電磁環境中的干擾信號（如工頻電壓場、高頻電磁輻射）會疊加在諧波信號上，影響傳輸穩定性；安裝時線圈與被測導體的同軸度偏差、纏繞松緊度不一致，會導致互感系數M變化，破壞諧波傳輸?shù)木€性關系。此外，溫度變化會改變線圈電阻與絕緣材料的介電常數，間接影響雜散電容與內阻，導致諧波傳輸誤差隨溫度波動。

三、優化羅氏線圈諧波傳輸特性的核心策略

針對上述影響因素，可通過線圈設計優化、電路參數匹配與安裝工藝改進三大方向，提升羅氏線圈的諧波傳輸性能，具體策略如下：

1. 優化線圈本體設計

在繞制工藝上，選擇低電阻率導線（如銅芯導線），合理控制匝數與線徑，降低線圈內阻；采用均勻密繞工藝，減少繞線層數，配合屏蔽層設計，降低雜散電容；優化骨架尺寸，在滿足測量范圍的前提下，減小自感，擴大高頻傳輸帶寬。例如，通過精準計算繞線匝數，可在保證感應靈敏度的同時，平衡自感與內阻的關系。

2. 精準匹配積分器參數

根據被測諧波的頻率范圍，定制積分器參數：對于低頻諧波主導的場景（如居民配電網），增大積分電容C?與慣性環節電阻R?，降低下限頻率f_L；對于高頻諧波監測場景（如新能源逆變器輸出端），優化積分電路的頻率補償網絡，提升上限頻率f_H。同時，采用帶慣性環節的有源積分器，減少積分非線性誤差，確保不同頻次諧波的幅值與相位精準還原。

3. 改進安裝與抗干擾設計

安裝時確保線圈與被測導體同軸，采用柔性開環設計簡化安裝流程，避免纏繞偏差；在線圈外部增設金屬屏蔽層并可靠接地，抑制電磁干擾；選擇溫度系數低的絕緣材料與導線，減少溫度對固有參數的影響。對于復雜工業場景，可采用電容補償網絡，抵消雜散電容的影響，進一步優化高頻諧波傳輸特性。

四、羅氏線圈諧波傳輸特性的實際應用價值

優化后的羅氏線圈憑借優異的諧波傳輸特性，在電力系統、新能源、工業制造等領域發揮著關鍵作用：

在電網諧波治理中，采用寬頻帶羅氏線圈（如0.1Hz~16MHz）可精準捕捉3次、5次、7次等特征諧波，為治理方案制定提供精準數據支撐。某城市變電站應用案例顯示，采用優化后的羅氏線圈監測諧波，3次諧波電流含量可精準控制在6%以?xún)?nèi)，電網電壓波形穩定性顯著提升。

在新能源領域，光伏逆變器、電動汽車充電樁的輸出電流含豐富高頻諧波，羅氏線圈可實現0.1Hz~1MHz范圍內的諧波精準測量，確保并網電能質量達標。某10kV光伏電站采用羅氏線圈后，諧波監測精度提升30%，有效避免了并網失敗問題。

在工業制造中，變頻器、電焊機等非線性負載產生的高頻諧波易導致設備故障，羅氏線圈可實時監測諧波變化，為設備運維提供預警。其靈活安裝特性可實現不斷電監測，降低運維成本。

五、結語

羅氏線圈的諧波傳輸特性是其實現精準諧波測量的核心基礎，受線圈固有參數、積分器性能與安裝條件的綜合影響。通過優化線圈設計、精準匹配電路參數、改進安裝與抗干擾工藝，可顯著提升其諧波傳輸?shù)木€性度與寬頻帶響應能力。隨著電力系統智能化與新能源的快速發展，對羅氏線圈諧波傳輸特性的要求將不斷提高，未來需進一步結合新材料、新電路設計，推動其在更復雜場景下的精準應用，為電能質量提升提供更可靠的技術支撐。
