示波器探頭超壓怎么辦？應急處理+預防全指南

在電子電路調試與信號測量工作中，示波器探頭是連接被測電路與示波器的核心“橋梁”，其使用規范性直接影響測量精度與設備安全。而“超壓”是示波器探頭使用過程中高發且危險的問題——一旦測量電壓超過探頭額定電壓（DC + AC Peak），不僅可能導致探頭燒毀、示波器內部電路損壞，還可能引發電弧、爆炸，甚至造成嚴重人身傷害。本文將詳細解答“示波器探頭超壓怎么辦”，從應急處理、原因排查、修復判斷到預防措施，全方位給出可落地的解決方案。

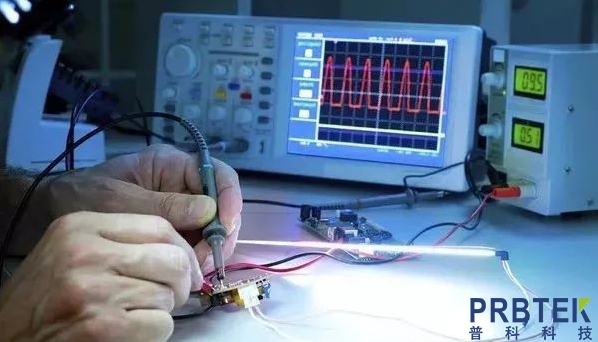

一、超壓突發！3步緊急處理流程

當示波器出現屏幕報警、波形失真錯亂，或聞到焦糊味、看到探頭端子冒煙時，大概率是發生了超壓。此時需立即執行以下操作，避免危險擴大：

1. 先斷電源，隔離危險

第一時間斷開被測電路的電源，再拔掉示波器探頭與示波器的連接（如BNC接頭），最后移除探頭探針與被測點的接觸。禁止在未斷電的情況下插拔探頭或調整連接，高壓可能通過探頭傳導至示波器外殼，引發觸電風險。若現場出現電弧，需保持安全距離，待電弧熄滅后再進行后續操作。

2. 安全檢查，評估損傷

斷電后，仔細檢查探頭及示波器狀態：

探頭：查看探針、接地夾是否有燒蝕痕跡，線纜是否破損、絕緣層是否開裂，探頭外殼是否變形、漏液；

示波器：檢查輸入通道接口是否發黑、松動，屏幕是否仍有報錯提示（如“輸入超載”“Over Voltage”），機身是否有異常發熱。

3. 停止使用，避免二次損壞

無論外觀是否有明顯損傷，超壓后的探頭和示波器都需立即停止使用。即使暫時沒有報錯，內部元件（如探頭的分壓電阻、電容，示波器的保護二極管）也可能已被擊穿，繼續使用會導致故障擴大，甚至引發連鎖損壞（如高壓串入示波器電源回路）。

二、追根溯源：示波器探頭超壓的4大常見原因

超壓并非偶然，多與操作不當或參數匹配錯誤有關。排查原因可從以下4個維度入手，為后續預防提供依據：

1. 探頭選型錯誤，耐壓不匹配

這是最常見的原因。不同類型的探頭耐壓能力差異極大：常規無源探頭耐壓通常為300V~1000V（有效值），有源探頭因內部含放大器，耐壓多在100V~300V之間，而高壓專用探頭可承受數萬伏電壓。若用普通無源探頭測量市電（220V交流，峰值約311V）或工業高壓信號，極易超出額定耐壓。

2. 參數設置失誤，忽略衰減比

很多探頭（如10:1、500:1衰減比）會將信號衰減后再傳輸給示波器，使用時需在示波器中對應設置衰減系數。若探頭實際衰減比為10:1，但示波器設置為1:1，會導致測量時實際輸入電壓遠超探頭承受范圍。此外，示波器輸入阻抗設置錯誤（如將50Ω端接誤設為1MΩ），也可能導致最大安全輸入電壓閾值降低，引發超壓。

3. 測量場景誤判，信號類型混淆

若誤將普通探頭用于高壓交流信號測量（如市電、工業變頻器輸出），或未考慮信號的峰值電壓（交流信號峰值=有效值×√2），會導致實際電壓超過探頭額定值。例如，用耐壓300V的無源探頭測量220V市電，其峰值（311V）已超出耐壓上限，直接引發超壓。

4. 探頭老化或損壞，耐壓性能下降

長期使用后，探頭的絕緣層會老化、開裂，內部電容、電阻等元件性能衰減，導致實際耐壓能力低于標稱值。此外，探頭線纜過度拉扯、彎曲，或探針受到撞擊，也可能損壞內部防護結構，增加超壓風險。

三、超壓后能修復嗎？判斷標準與處理建議

超壓后的探頭和示波器是否能修復，需根據損傷程度判斷，建議優先聯系專業維修人員處理，避免自行拆解導致二次故障：

1. 探頭的修復判斷

可修復場景：僅出現“輸入超載”報錯，但外觀無明顯損傷，經專業檢測為單片機芯片故障、保護保險絲熔斷等簡單問題，可通過更換芯片、保險絲修復（如泰克THDP0200探頭超壓后，更換燒錄后的單片機芯片即可恢復正常）；

不可修復場景：探頭內部絕緣層擊穿、端子燒蝕、線纜破損，或高壓差分探頭的電源模塊損壞，這類損傷會導致探頭耐壓性能永久下降，修復后使用仍存在安全隱患，建議直接更換。

2. 示波器的修復判斷

若示波器僅輸入通道的保護電路動作（如限流電阻、限壓二極管損壞），無其他電路損傷，可通過更換保護元件修復；若出現輸入通道接口燒蝕、電源回路損壞，或屏幕黑屏、無法開機等嚴重故障，修復成本較高，需由品牌官方售后評估是否值得修復。

四、核心預防：從源頭避免探頭超壓的6個關鍵要點

相比于超壓后的修復，提前做好預防更能保障人身和設備安全。結合專業測量規范，總結以下6個實用預防措施：

1. 精準選型：按測量電壓匹配探頭

測量前明確被測信號的電壓類型（直流/交流）、峰值電壓和頻率，選擇耐壓值高于信號峰值1.5~2倍的探頭：

低壓信號（<300V）：可選用常規無源探頭（如10:1衰減比），經濟高效且堅固耐用；

高壓信號（>1000V）：必須使用專用高壓探頭（如普科科技PKDV5151差分探頭），并確保探頭帶寬不低于示波器帶寬；

高頻高壓信號：優先選用高壓有源探頭，其輸入電容小，能減少對被測電路的負載影響，同時保證測量精度。

2. 正確設置：匹配衰減比與輸入阻抗

連接探頭后，務必在示波器中完成兩項設置：① 按探頭標稱衰減比（如10:1、500:1）設置示波器對應通道的衰減系數，確保測量值準確，避免因顯示值偏低而誤判電壓范圍；② 根據探頭類型選擇輸入阻抗（無源探頭選1MΩ，有源探頭或BNC直接連接選50Ω），不同端接的最大安全輸入電壓可能相差較大，錯誤設置會降低耐壓閾值。

3. 測量前校準：確保探頭性能正常

每次使用前，利用示波器內置的標準方波信號（通常為1000Hz）對探頭進行校準：將探頭探針連接到示波器校準信號輸出端，接地夾接示波器接地端，觀察波形是否為標準矩形，若出現過沖、下沖，需調整探頭頂部的校準旋鈕，直至波形正常。校準不僅能保證測量精度，還能間接檢查探頭是否處于正常工作狀態。

4. 規范操作：減少高壓接觸風險

測量高壓信號時，需遵守以下規范：① 優先使用差分探頭進行浮地測量，避免單端探頭因接地不當導致高壓串入；② 探頭接地夾需連接到可靠參考地，且接地引線盡量縮短（建議≤3cm），避免長地線引入干擾或增加高壓感應風險；③ 操作時佩戴絕緣手套，使用絕緣工具（如絕緣鑷子）調整探頭位置，避免手部直接接觸探針或高壓端子。

5. 定期維護：檢查探頭狀態

建立探頭定期檢查機制：① 外觀檢查：線纜是否破損、絕緣層是否完好，探針是否彎曲、氧化；② 性能檢查：用已知電壓的標準信號測試探頭，觀察測量值是否準確，有無波形失真；③ 儲存防護：探頭使用后需妥善存放，避免擠壓、碰撞、受潮，運輸時做好防靜電保護。

6. 借助保護機制：開啟示波器安全功能

現代示波器多配備多重過壓保護機制，使用時需確保功能開啟：① 硬件保護：輸入通道的限流電阻、保險絲、限壓二極管等元件處于正常狀態，避免私自拆除；② 軟件保護：開啟示波器的“自動量程”“超壓報警”功能，當輸入信號過大時，設備會自動降低靈敏度或發出警報，提醒及時調整。

五、總結：安全測量的核心原則

示波器探頭超壓的核心風險是“設備損壞+人身安全”，解決問題的關鍵在于“應急止損+源頭預防”。記住三個核心原則：① 不超量程：始終確保被測電壓低于探頭額定耐壓；② 正確匹配：探頭類型、衰減比、輸入阻抗與測量場景精準匹配；③ 規范操作：斷電操作、絕緣防護、定期維護。

若在測量中遇到超壓相關問題，無法自行判斷時，建議聯系探頭或示波器品牌的官方售后（如羅德與施瓦茨、泰克、普科科技等），由專業工程師提供檢測與維修支持，切勿盲目拆解或繼續使用。

常見問題解答（FAQ）

Q1：普通無源探頭能測市電（220V交流）嗎？

不建議。普通無源探頭標稱耐壓多為300V（有效值），而市電220V交流的峰值約為311V，已超出耐壓上限，易引發超壓。測量市電需使用耐壓≥1000V的高壓差分探頭，并嚴格遵守絕緣操作規范。

Q2：示波器顯示“輸入超載”就是超壓嗎？

不一定，但超壓是主要原因之一。其他情況（如探頭連接松動、衰減比設置錯誤、信號干擾過大）也可能導致該報錯?？上葯z查探頭連接和參數設置，若確認無誤后仍報錯，大概率是超壓導致的內部保護動作。

Q3：超壓后的探頭修復后，能恢復原有的耐壓性能嗎？

很難完全恢復。若僅為保險絲、芯片等小部件損壞，修復后可正常使用，但內部絕緣層、元件的耐壓冗余會下降；若發生過絕緣擊穿，即使外觀修復，也可能存在隱性故障，建議更換新探頭以保障安全。
