如何正確使用示波器探頭測量負載電流？

要正確使用示波器探頭測量負載電流，核心是不能直接用電壓探頭串入回路，需采用電流探頭（AC/DC 型）或電流分流器 + 電壓探頭方案，同時做好安全防護與參數校準，步驟如下：

核心前提與選型

標準操作步驟（以霍爾電流探頭為例，最常用）

1.安全與準備

斷電操作，確認負載與電源斷開，防止觸電或燒損探頭；

選擇匹配帶寬、量程的電流探頭（如 PRBTEK 霍爾電流探頭，適配示波器帶寬≥被測信號帶寬）；

探頭接示波器 CH 通道，給有源探頭供電（若為無源，直接連接）；

示波器設置：耦合方式為 DC（測直流 / 脈動直流）或 AC（僅測交流），量程先設為最大，避免過載。

2.零點校準（關鍵步驟）

探頭鉗口完全閉合，不夾任何導線；

示波器執行 “Zero Cal” 或手動調零，確保無信號時基線在 0V 位置，消除探頭偏移誤差。

3.正確夾取與接線

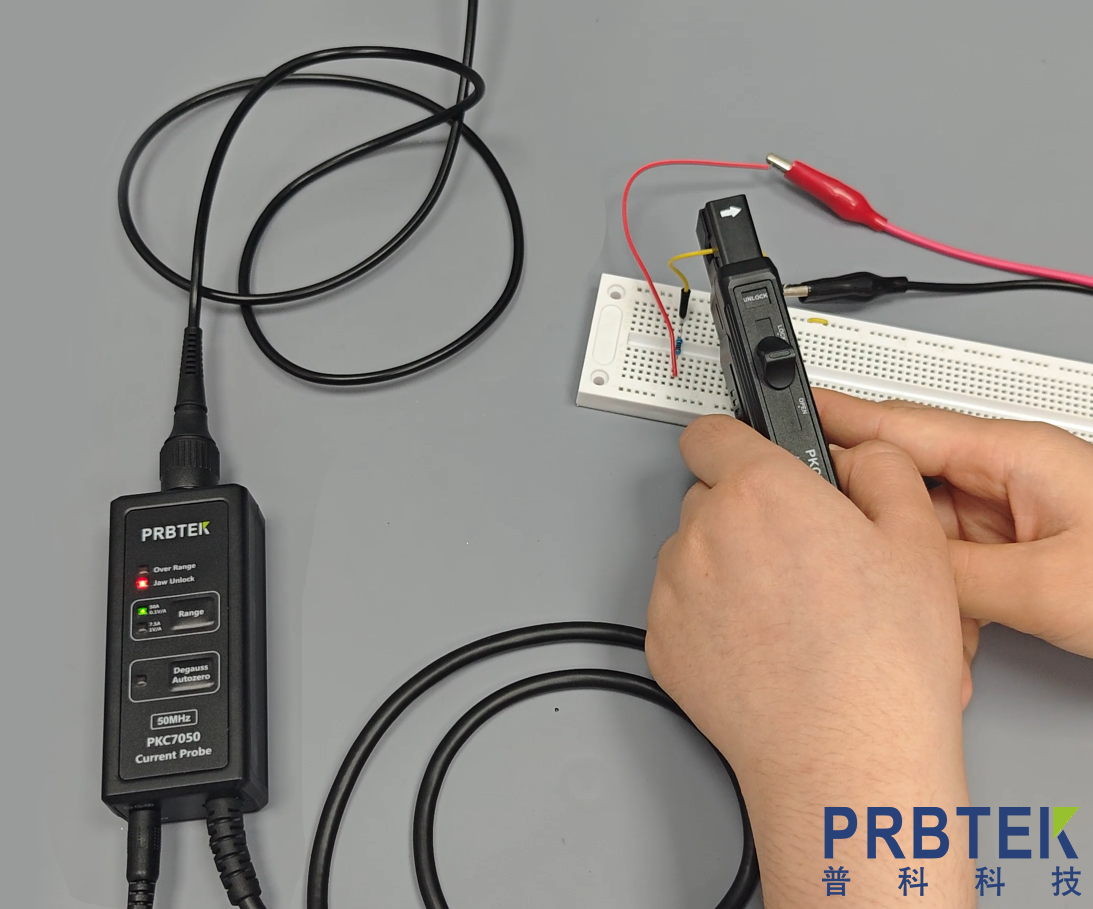

霍爾探頭：鉗口夾住負載的單根載流導線（不能同時夾正負線，否則磁場抵消），確保導線位于鉗口中心，閉合緊密；

分流器方案：斷開負載回路，將分流器串聯在負載與電源之間，電壓探頭 ×1 檔，兩端分別接分流器的電壓輸出端（注意極性）。

4.量程與參數優化

逐步減小示波器量程，使波形占屏幕 2/3 左右，提高測量精度；

開啟示波器 “Cursor”（光標）或 “Measure”（自動測量）功能，讀取峰峰值、有效值、平均值等電流參數；

若為脈沖電流，調整時基，捕獲完整的脈沖周期，避免遺漏峰值。

5.測量與數據記錄

通電加載，觀察波形是否穩定，有無干擾（如尖峰、噪聲）；

記錄關鍵數據，必要時保存波形截圖；

測量完畢，先斷電，再取下探頭。

關鍵誤差與規避措施

鉗口未閉合緊密 / 夾多根導線：磁場抵消，測量值偏小甚至為 0 → 重新夾取，確保單根導線居中、鉗口密封；

未校準零點：直流偏移導致測量值偏差 → 每次測量前校準零點；

探頭帶寬不足：高頻信號衰減，波形失真 → 選擇帶寬≥被測信號 3~5 倍的探頭；

分流器發熱：阻值變化，測量誤差增大 → 選用功率足夠的分流器，避免長時間大電流測量；

強磁場干擾：波形抖動 → 遠離變壓器、電機等強磁場源，或采用屏蔽線。

補充：電流值換算（探頭比例因子）

電流探頭通常有比例因子（如 1V/1A、1V/100mA），示波器顯示的是電壓值，需換算為電流值；

示例：探頭比例 1V/1A，示波器測得電壓峰峰值為 2V，則電流峰峰值為 2A；

分流器方案：根據歐姆定律 I=U/R（U 為電壓探頭測得值，R 為分流器阻值）。

安全警示

嚴禁用普通電壓探頭直接串入電流回路測量電流，會造成短路，燒損示波器、探頭甚至引發火災；

測量高壓電路時，必須斷電操作，佩戴絕緣手套，使用絕緣工具，避免觸電；

電流探頭不能用于測量超過其額定電流的信號，會損壞探頭。
