PKHV3030高壓衰減棒應用方案推薦

在電力系統巡檢、高壓設備研發測試、新能源儲能等高壓場景中，精準的電壓信號測量是保障設備安全運行、提升產品研發效率的核心前提。傳統高壓測量設備常面臨耐壓不足、測量誤差大、安全防護薄弱等痛點，難以滿足極端高壓環境的測試需求。普科科技PKHV3030高壓衰減棒憑借30KV超高耐壓、≤3%高精度測量、500MΩ高輸入阻抗等核心優勢，成為高壓測量場景的優選解決方案。本文將詳細拆解PKHV3030高壓測量系統的搭建流程及典型應用場景，為各行業高壓測試提供可落地的實施指南。

一、PKHV3030核心優勢：適配高壓場景的核心底氣

作為PKHV3000系列的高端型號，PKHV3030專為30KV級高壓測量場景設計，其核心性能參數直接決定了系統的可靠性與測量精度，主要優勢體現在以下三方面：

超高耐壓與安全防護：支持30KV DC+AC峰值電壓（21KV AC RMS）耐受能力，符合CAT II安全等級標準，配備專屬高壓絕緣頭，可有效隔絕高壓風險，適配極端高壓測試環境。

高精度信號還原：衰減比達1000:1，直流電壓精度≤3%，60Hz交流電壓精度≤3%（0~10KVrms），溫度系數≤200PPM/℃，能有效規避環境溫度波動對測量結果的影響；輸入電容低至1.7pF，輸入阻抗高達500MΩ，最大限度降低對高壓信號源的負載干擾，保障波形還原真實度。

便捷適配與耐用性：機身采用專屬灰色設計，尺寸80*80*305mm，重量528克，握持與攜帶便捷；配備2m高柔性線纜，滿足日常測量距離需求；整套設備含專屬防震泡沫收納盒，配件固定規整，可有效避免運輸與收納過程中的磕碰損壞。

二、PKHV3030高壓測量系統搭建全流程

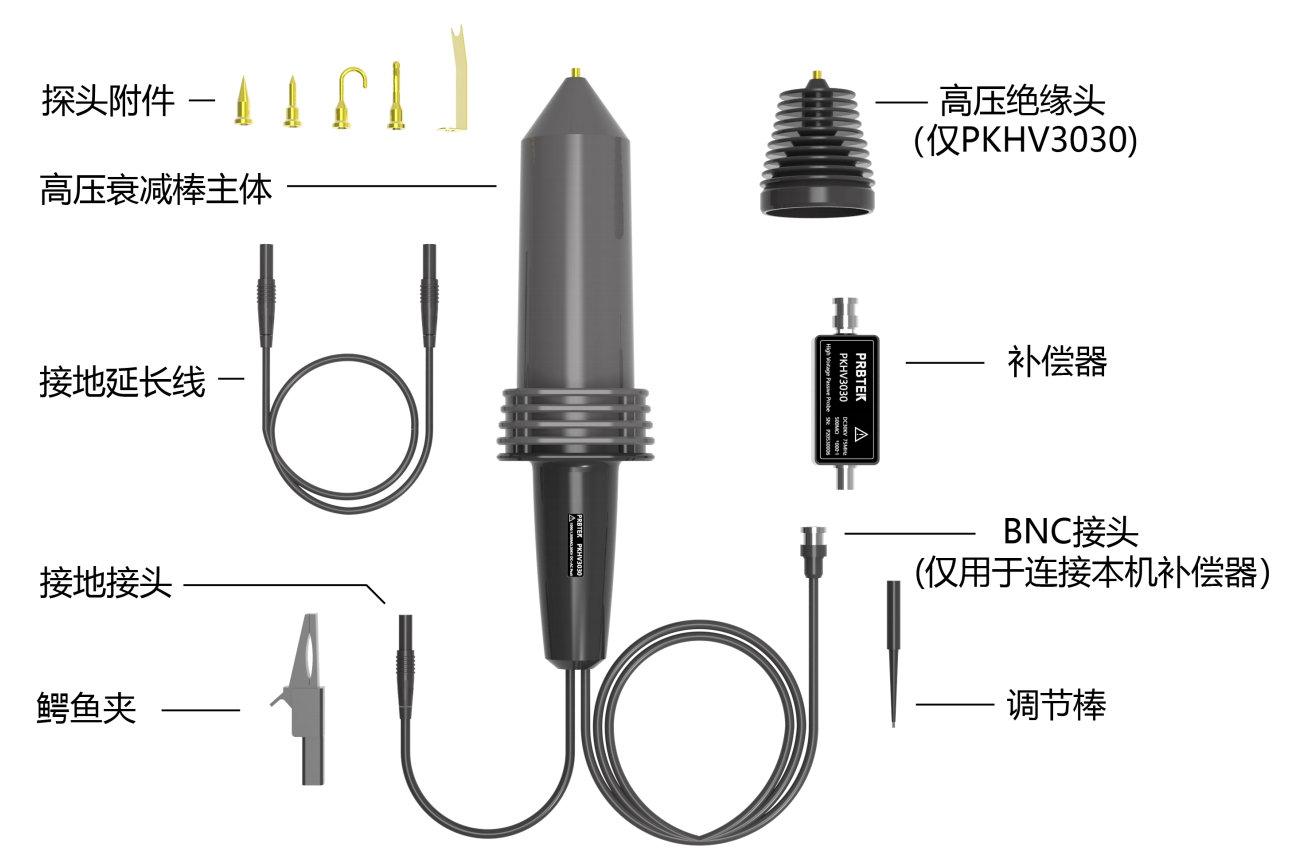

PKHV3030高壓測量系統核心由PKHV3030衰減棒、專屬補償器、示波器、接地組件及高壓源組成，搭建流程需遵循“安全防護→設備適配→參數校準→接地驗證→測試運行”的核心邏輯，具體步驟如下：

1. 前期準備：安全防護與設備檢查

高壓測量的核心前提是安全防護，此階段需完成兩項關鍵工作：一是操作人員防護，必須佩戴絕緣手套、絕緣鞋等防護裝備，確保操作環境無無關人員停留；二是設備狀態檢查，確認PKHV3030衰減棒尖端無破損、線纜無老化開裂，補償器與衰減棒序列號一致（不可混用），同時核查待測高壓源的額定電壓不超過30KV，避免超量程損壞設備。

2. 核心設備連接：精準適配與固定

設備連接需按“補償器→示波器→衰減棒→高壓源”的順序操作，確保連接穩定無松動：

補償器與衰減棒連接：通過BNC接口將專屬補償器與PKHV3030衰減棒對接，對接后擰緊接口鎖母，防止信號傳輸中斷；

補償器與示波器連接：將補償器另一端接入示波器的1號通道，同樣鎖緊接口，確保通道接觸良好；

接地組件安裝：將純銅鱷魚夾固定在衰減棒的地線延長線上，再將鱷魚夾牢牢夾在接地柱或被測設備的金屬外殼上，接地線需盡量縮短，接觸越緊密，測量干擾越小，安全系數越高；

衰減棒與高壓源連接：待所有輔助連接完成后，將PKHV3030衰減棒的高壓絕緣頭接入高壓源測試端，確保連接穩固。

3. 系統參數校準：保障測量精度

參數設置需確保示波器與衰減棒參數一致，避免測量誤差：

示波器通道設置：選擇接入補償器的1號通道，待測信號若為直流信號，耦合方式選擇“直流”；若為交流信號，選擇“交流”；

衰減倍數校準：因PKHV3030衰減比為1000:1，需將示波器的探頭衰減倍數調整為1000倍，確保與衰減棒匹配；

補償器校準：初次使用或更換示波器時，需用調節棒對補償器進行校準——通過DCATOM孔位調整增益，通過LFCOM孔位匹配電容，直至示波器顯示的波形穩定，確保測量精度（其他孔位出廠前已校準，禁止隨意調節）。

4. 系統試運行：安全啟動與參數微調

試運行階段需嚴格遵循“先斷電后接線、先通電后測試”的原則：

啟動設備：先啟動示波器，等待設備自檢完成進入默認測量界面；再打開高壓源，按測試需求設置電壓參數（如初次測試可設置5KV恒壓輸出），按下“高壓開”按鈕；

參數微調：觀察示波器波形，若波形不穩定，可微調示波器的觸發方式與幅值檔位，添加“均方根”測量功能，此時示波器顯示的測量值應與高壓源設置值接近（如5KV設置下，測量值約4.97KV，誤差僅0.6%）；若誤差過大，需重新檢查接地狀態與補償器校準情況；

正式測試：確認參數無誤后，按測試方案調整高壓源電壓，記錄示波器測量數據，完成高壓信號的精準捕獲。

5. 測試收尾：安全斷電與設備收納

測試完成后需按“高壓源→示波器→衰減棒→接地組件”的順序斷電收納，避免帶電操作風險：

關閉高壓源，等待設備充分放電5分鐘以上，確保高壓完全釋放；

關閉示波器電源，再依次斷開衰減棒與高壓源、補償器與示波器、補償器與衰減棒的連接；

收納設備：將鱷魚夾放入專用海綿內，整理線纜，將衰減棒、補償器等配件放回專屬防震收納盒，避免碰撞與線纜磨損，延長設備使用壽命。

三、PKHV3030典型應用場景：賦能多行業高壓測試

基于30KV超高耐壓與高精度測量優勢，PKHV3030高壓測量系統廣泛適配電力、新能源、工業控制等多領域高壓測試需求：

1. 電力系統巡檢

在低壓配電網絡高壓巡檢、電力設備出廠校準等場景中，PKHV3030可精準測量配電設備的高壓信號，捕捉電壓波動細節，幫助運維人員及時發現設備絕緣老化、電壓異常等問題，保障電力網絡安全穩定運行。其高輸入阻抗特性可避免對配電系統的正常運行造成干擾，適合長期巡檢使用。

2. 高壓設備研發測試

在高壓電源模塊、高壓電容等元器件研發過程中，需對產品的耐壓性能、電壓輸出穩定性進行嚴格測試。PKHV3030的≤3%高精度測量能力可精準反饋產品的實際性能參數，幫助研發人員優化產品設計；75MHz帶寬可清晰捕獲高頻高壓信號波形，為產品性能升級提供可靠數據支撐。

3. 新能源儲能領域

在大型儲能電站的高壓電池組測試中，PKHV3030可對電池組的充放電高壓信號進行實時監測，保障測試過程的安全性與數據準確性。其安全防護設計與高耐壓特性，可適配儲能場景的高壓、高風險測試環境，為儲能設備的安全認證提供有力支持。

4. 工業控制高壓調試

在冶金、化工等行業的高壓變頻器、高壓電機調試場景中，PKHV3030可精準測量設備的輸出高壓波形，幫助技術人員排查設備運行中的信號干擾、電壓不穩定等問題，提升設備調試效率與運行可靠性。

四、方案價值總結：安全、精準、高效的高壓測量選擇

PKHV3030高壓測量系統通過科學的搭建流程與卓越的設備性能，為各行業高壓測試提供“安全防護+精準測量+便捷操作”的一站式解決方案。其30KV超高耐壓能力適配極端高壓場景，≤3%的測量精度保障數據可靠，標準化的搭建流程降低了操作門檻，即使新手也可快速上手。無論是電力巡檢、設備研發還是新能源測試，PKHV3030都能顯著提升高壓測量效率，降低測試風險，為行業高質量發展提供核心技術支撐。
