精準測量 MIPI 信號：示波器探頭選型與應用指南

在消費電子、汽車電子等領域，MIPI（移動產業處理器接口）憑借高速、低功耗的特性，成為顯示屏、攝像頭等模組的主流接口標準。而 MIPI 信號的精準測量，是保障產品性能與兼容性的關鍵環節，示波器探頭的選型則直接決定了測量結果的可靠性。本文將圍繞 MIPI 信號的測量需求，詳解示波器探頭的核心要求、選型原則及應用注意事項。

一、MIPI 信號特性決定探頭核心要求

MIPI 信號主要分為D-PHY和C-PHY兩大類型，二者均采用差分傳輸技術，具備高速率、低電壓擺幅的特點。例如，MIPI D-PHY 最高速率可達 2.5Gbps，對應的信號最高頻率為 1.25GHz；C-PHY 則支持更高的傳輸速率，三電平差分信號的特性對測量提出了更嚴苛的要求。

基于上述特性，示波器探頭需滿足以下核心要求：

1.高帶寬是基礎

依據測試領域的 “奈奎斯特采樣定理”，探頭帶寬需至少達到信號最高頻率的 3-5 倍，才能完整捕獲信號的高頻成分，避免波形畸變。對于 2.5Gbps 的 MIPI D-PHY 信號，探頭帶寬需≥3.75GHz，實際選型中推薦≥6GHz；針對 MIPI C-PHY 的高速信號，探頭帶寬則需提升至 8-12GHz。帶寬不足會直接導致信號邊沿變緩、眼圖閉合，無法準確分析抖動、建立 / 保持時間等關鍵參數。

2.低負載效應是關鍵

MIPI 信號電壓擺幅?。ㄈ?D-PHY 高電平僅 0.8-1.2V，低電平 0.2-0.4V），且傳輸路徑阻抗匹配嚴格。探頭的輸入阻抗和輸入電容會直接影響被測信號，因此需選用高輸入電阻（≥1MΩ）、低輸入電容（≤1pF） 的有源差分探頭。有源差分探頭內置放大器，可大幅降低對被測電路的負載影響，避免信號幅度衰減和時序偏移；而傳統無源探頭輸入電容通?！?0pF，僅適用于復位、使能等低速控制信號的輔助測量。

3.高共模抑制比保障信號純凈度

在復雜的電磁環境中，MIPI 差分信號易受共模干擾影響。探頭的共模抑制比（CMRR）越高，抵消共模噪聲的能力越強。在 1GHz 高頻段，探頭 CMRR 需≥40dB，優選≥60dB 的型號，才能有效提取純凈的差分信號，確保眼圖、抖動等測量結果的準確性。

4.適配 MIPI 協議的差分測量能力

MIPI 信號為差分傳輸，單端探頭無法直接測量差分信號的壓差，且易受共模噪聲干擾，因此必須選用差分探頭。對于 MIPI D-PHY，需同時測量時鐘通道（Clock Lane）和數據通道（Data Lane），推薦 4 通道差分探頭，實現多通道信號的同步捕獲；對于 MIPI C-PHY 的三電平差分信號，需選用支持三態差分測量的探頭，并配合示波器的 C-PHY 解碼軟件，完成相位、幅度等參數的精準分析。

二、MIPI 測試探頭的結構與附件選型

除核心電氣參數外，探頭的結構設計和配套附件也直接影響測試效率和測量精度，需重點關注以下三點：

1.細間距前端適配微小測試點

MIPI 接口通常采用細間距封裝，測試點尺寸小、密度高。探頭前端需選用0.1-0.2mm 間距的精密探針，并配備帶阻尼電阻的前端模塊，降低信號反射干擾。同時，探針需具備良好的耐磨和抗彎折性能，滿足量產測試場景的高頻次使用需求。

2.短接地引線降低寄生電感

接地引線的長度直接影響探頭的高頻性能，過長的接地引線會引入寄生電感，導致信號振蕩和失真。因此，探頭接地引線長度需≤5mm，優先選用彈簧接地針或接地片，確保與被測電路地的可靠連接，減少接地環路帶來的干擾。

3.低損耗電纜保障信號傳輸

探頭與示波器之間的連接電纜需選用低損耗差分電纜，支持 SMA/BNC 或示波器專用接口（如 Tektronix AutoProbe、Keysight InfiniiMax），并具備良好的屏蔽性能，避免外部電磁干擾侵入信號傳輸路徑。同時，電纜需支持探頭的自動識別與校準功能，簡化測試前的參數設置流程。

三、MIPI 測試探頭選型與應用案例

結合不同 MIPI 信號速率和測試場景，以下為針對性的探頭選型建議及應用案例：

1.MIPI D-PHY 1.5-2.5Gbps 測試

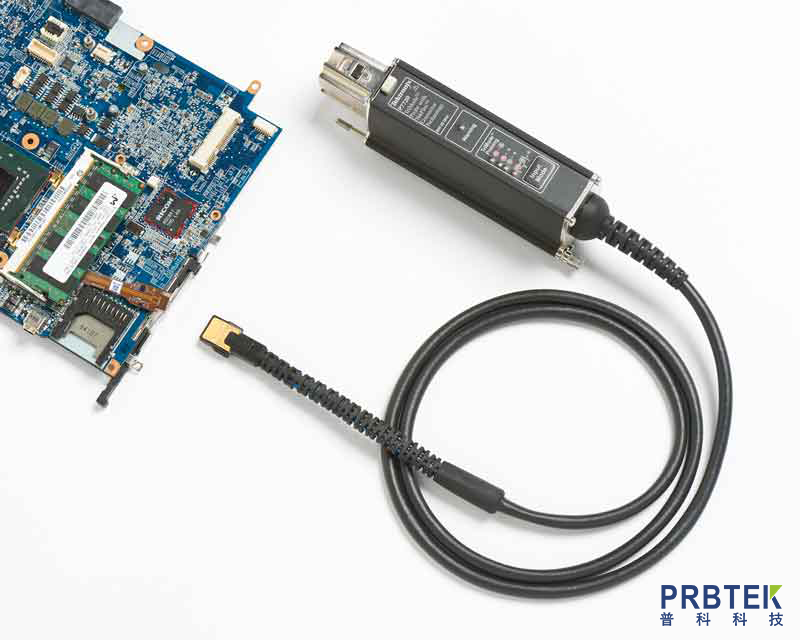

對于消費電子領域主流的 1.5-2.5Gbps MIPI D-PHY 信號，需選用高帶寬有源差分探頭，泰克 TDP7708 TriMode 探頭：帶寬達 8GHz，輸入電容僅 0.4pF，1GHz 頻段 CMRR 表現優異，支持差分、單端、共模三種測量模式切換，無需移動探頭即可完成 MIPI D-PHY 高速模式與低功率模式的全場景測試。其探頭尖端集成有源緩沖放大器，距測試點僅 3.2mm，搭配細間距焊接式探針，適配高密度 MIPI 接口。4 通道同步測量能力可同時捕獲 CLK+/- 與多組 DATA 通道信號，配合泰克 TekExpress D-PHY 一致性測試軟件，能自動完成抖動、建立 / 保持時間等關鍵參數驗證，廣泛應用于手機攝像頭、顯示屏模組的研發與量產測試。

2.MIPI C-PHY 5Gbps + 高速測試

針對汽車電子、高端影像設備中的 MIPI C-PHY 高速信號，需選用帶寬≥12GHz 的三態差分探頭，如 Keysight N2893A。該探頭支持三電平差分信號測量，低噪聲設計可精準捕獲微弱信號變化，配合示波器的 C-PHY 協議解碼功能，實現信號的可視化分析和一致性測試，滿足 MIPI 聯盟 C-PHY v2.0 測試規范要求。

四、MIPI 探頭使用的關鍵注意事項

測試前務必完成探頭校準探頭的增益、偏置和時延誤差會影響測量精度，每次使用前需通過示波器的自動校準功能，完成探頭的增益校準、偏置校準和時延校準，確保多通道探頭的時延一致性，避免時序測量誤差。

保證差分信號線長度對稱連接探頭時，差分信號的正負兩根探針需保持長度一致，減少差分時延差，避免因信號傳輸路徑不對稱導致的眼圖畸變。

做好靜電防護有源差分探頭內部電路精密，靜電易造成探頭損壞。測試過程中需佩戴防靜電手環，探頭閑置時需蓋好前端保護帽，靜電防護等級需≥ESD 15kV，適應工業測試環境的靜電要求。

五、總結

MIPI 信號的精準測量，核心是選擇高帶寬、低負載、高共模抑制比的有源差分探頭，并匹配適配的前端附件和連接電纜。在實際選型中，需結合 MIPI 信號類型（D-PHY/C-PHY）、速率及測試場景，優先選用符合行業標準、具備協議適配能力的探頭產品。

隨著 MIPI 信號速率的不斷提升，探頭技術也將持續迭代，未來高帶寬、低噪聲、小型化的探頭產品，將成為 MIPI 測試領域的發展趨勢。
