浮地電壓與差分測量的核心要點

在電子測量領域，浮地電壓和差分測量是針對非接地信號、共模干擾抑制的關鍵技術，尤其適用于示波器探頭等測量工具的高精度信號采集，以下是核心要點總結：

一、 浮地電壓的核心概念與特點

1.定義

浮地電壓指信號參考點與大地（或系統接地端）無直接電氣連接的電壓信號，其參考點電位是 “懸浮” 的，不與大地等電位。與之相對的是接地電壓（如單端信號），參考點直接接地。

2.典型應用場景

電池供電設備的輸出信號（如便攜式傳感器、鋰電池管理系統）。

隔離電源模塊的副邊輸出。

高壓設備的低電壓控制信號（參考點與大地隔離）。

變頻器、電機驅動等強干擾環境下的差分信號。

3.測量難點

共模干擾影響大：浮地信號的參考點電位可能隨環境波動，易引入共模噪聲。

不能直接用單端探頭測量：單端探頭的負端接地，若直接連接浮地信號參考點，會強制將參考點拉到地電位，可能損壞被測設備或?qū)е聹y(cè)量結果失真。

需考慮絕緣耐壓：浮地電壓的參考點與大地之間可能存在較高電位差，測量工具需具備足夠的絕緣等級。

二、 差分測量的核心原理與優勢

1.定義

差分測量是同時采集信號的正、負兩端相對于彼此的電位差，而非以大地為參考的測量方式，測量結果為 。

2.核心原理

差分測量系統包含兩個對稱的輸入通道，分別采集信號正端（V+）和負端（V?）的電位。

儀器內部計算兩個通道的電位差值，從而抵消共模電壓（即 V+和 V?相對于大地的共同電位）。

關鍵指標：共模抑制比（CMRR），數值越高（通常以 dB 為單位），抑制共模干擾的能力越強。

3.核心優勢

有效抑制共模干擾：適用于強干擾環境（如工業現場、高頻電路），可濾除電源噪聲、電磁輻射等共模信號。

適配浮地電壓測量：無需將信號參考點接地，避免信號失真和設備損壞。

提高測量精度：對于小信號、差分總線（如 CAN、RS-485），差分測量比單端測量更精準。

三、 浮地電壓測量與差分測量的關聯及實操要點

1.核心關聯

浮地電壓的精準測量必須依賴差分測量技術，單端測量無法滿足浮地信號的測量需求，二者是 “測量對象” 與 “測量手段” 的對應關系。

2.實操關鍵注意事項

選擇合適的差分探頭：如普科科技PKDV5000系列高頻差分探頭，需匹配被測信號的帶寬、電壓范圍和共模抑制比，確保探頭絕緣耐壓滿足浮地電位差要求。

嚴格遵循探頭接地規范：差分探頭的兩個輸入端均不接地，避免接地環路；若需接地，需通過專用接地夾連接到被測系統的參考點。

校準共模抑制比：測量前需對差分探頭進行校準，確保在目標頻率下的 CMRR 性能，減少測量誤差。

避免過載測量：浮地電壓的峰值可能超出探頭量程，需提前估算信號幅值，防止探頭損壞。

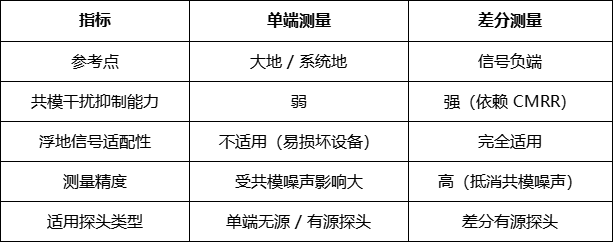

四、 關鍵技術指標對比（單端測量 vs 差分測量）

以上內容由普科科技/PRBTEK整理分享， 西安普科電子科技有限公司致力于示波器測試附件配件研發、生產、銷售，涵蓋產品包含電流探頭、差分探頭、高壓探頭、無源探頭、羅氏線圈、電流互感器、射頻測試線纜及測試附件線等。旨在為用戶提供高品質的探頭附件，打造探頭附件國產化知名品牌。更多信息，歡迎登陸官方網站進行咨詢：http://www.jmcsled.cn/
