電壓探頭都是容性的嗎

這個問題很關鍵！電壓探頭并非都是容性的，實際中存在多種不同輸入阻抗特性的電壓探頭，容性只是最常見的一類（尤其是示波器無源探頭）的核心特征之一。

一、核心分類與阻抗特性

1.無源高壓 / 示波器探頭（主流，強容性特征）

典型結構：由電阻分壓器 + 補償電容組成（10:1/100:1 分壓），目的是匹配示波器 50Ω/1MΩ 輸入阻抗，同時實現帶寬補償。

輸入特性：呈現阻容并聯（R//C），容性是關鍵參數（比如 10:1 無源探頭輸入電容常為 10~15pF），容性負載會影響被測電路（尤其高頻、高阻抗電路）。

特例：純電阻分壓器探頭（極少用于高頻），無補償電容，輸入為純阻性，但帶寬極低。

2.有源探頭（容性極低，以阻性為主）

典型結構：探頭前端內置 FET/bipolar 放大器，輸入阻抗設計為高阻低容（輸入電阻可達 1MΩ~10MΩ，輸入電容僅 0.2~2pF，甚至更低）。

核心優勢：幾乎無容性負載效應，適合測量高頻、高阻抗、小信號電路（如高速數字總線、射頻電路）。

輸入特性：等效為高電阻 + 極小電容（電容可忽略不計），并非以容性為核心特征。

3.差分探頭（根據類型，容性有差異）

無源差分探頭：阻容分壓器結構，輸入為阻容特性，容性中等。

有源差分探頭：前端差分放大器，輸入電容極低（通常 < 3pF），以阻性為主，適合抑制共模噪聲、測量差分信號。

4.羅氏線圈（電流→電壓，純感性，非容性）

特殊類型：通過電磁感應測量電流，再通過積分器轉換為電壓信號，輸入無電氣連接，等效輸入阻抗無窮大，無容性 / 阻性負載，完全不是容性探頭。

5.高壓電阻探頭 / 分壓器（純阻性）

用于直流 / 低頻高壓測量，由精密電阻串聯組成，輸入為純阻性，無補償電容，帶寬受限，無容性特征。

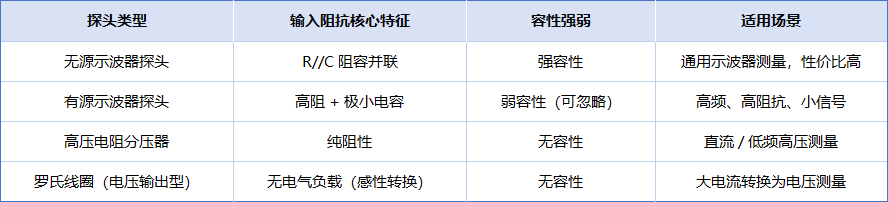

二、關鍵區分點

三、補充說明

容性特征的核心來源：無源探頭的補償電容 + 線纜寄生電容，這是實現帶寬匹配的必要設計；而有源探頭通過主動放大，規避了對大補償電容的依賴。

測量誤區：若默認所有電壓探頭都是容性，在測量高頻 / 高阻抗電路時，會誤判負載效應，導致測量誤差甚至損壞被測電路。
