微帶天線：現代無線通信的“輕薄核心”

在無線通信技術飛速迭代的今天，從5G基站的信號覆蓋到衛星導航的精準定位，從物聯網設備的互聯互通到便攜式終端的無線傳輸，背后都離不開天線這一關鍵核心部件。在眾多天線類型中，微帶天線以其獨特的優勢脫穎而出，成為現代高頻無線系統中不可或缺的核心器件。它憑借低剖面、輕量化、易集成的鮮明特點，打破了傳統天線在體積和形態上的限制，為無線設備的小型化、便攜化發展提供了有力支撐。

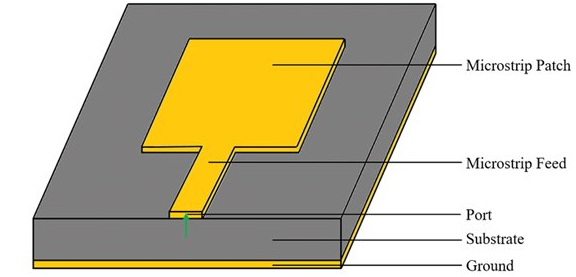

微帶天線，又稱貼片天線，其基本結構并不復雜，主要由輻射貼片、介質基板和接地板三部分構成，形成“三明治”式的典型結構。輻射貼片通常由銅、銀等導電性能優良的金屬材料制成，可根據實際需求設計成矩形、圓形、橢圓形、環形等多種幾何形狀，其核心作用是形成諧振并產生電磁波輻射。介質基板作為中間支撐層，其介電常數和厚度對天線的工作頻率、輻射效率等關鍵性能有著顯著影響，常見的基板材料包括聚四氟乙烯、環氧樹脂等。接地板則為天線提供穩定的參考地，不僅能有效抑制雜散輻射，還能顯著提升天線的輻射效率，通常與輻射貼片平行放置。

從工作原理來看，微帶天線的輻射機理可通過等效諧振腔模型來理解。當射頻電流通過饋電結構輸入輻射貼片后，會在貼片與接地板之間的介質區域激發電磁場，這個區域可近似看作一個開路諧振腔。在諧振腔內部，電磁場受到邊界條件的約束形成穩定的駐波分布，其中主模為最低諧振頻率對應的TM???模式，此時電磁場在貼片長度方向形成一個半駐波，在其他方向無駐波分布。由于貼片邊緣并非完全封閉，電磁場會從邊緣“泄漏”到空氣中，從而形成有效的電磁波輻射。需要注意的是，實際應用中存在邊緣效應，電場會從金屬貼片邊緣延伸到空氣中，導致貼片的電長度被“拉長”，因此在設計時需要引入等效長度修正公式，以確保天線的諧振頻率符合設計要求。

微帶天線的核心優勢使其在眾多領域具備不可替代的價值。首先是形態優勢，低剖面、輕量化的特點使其能夠輕松與載體共形，無論是飛行器的機身、導彈的彈體，還是便攜式設備的外殼，都可以將其集成其中，且不會破壞載體的機械結構，這對高速飛行器等對氣動性能要求嚴苛的場景尤為重要。其次是性能多樣性，通過調整貼片的形狀、尺寸和饋電方式，可靈活調整天線的輻射方向、極化方式，還能實現雙頻段或多頻段工作，滿足不同通信場景的需求。再者是集成化優勢，微帶天線能夠與有源器件、射頻電路集成形成一體化組件，便于大規模批量生產，不僅簡化了整機的裝配調試流程，還能顯著降低生產成本。

當然，傳統微帶天線也存在一些固有缺陷，例如相對帶寬較窄、損耗較大導致效率較低、單個天線的功率容量較小等。為了克服這些不足，科研人員不斷探索改進技術，比如采用多層基板結構、加載電阻電感、設計槽線結構或使用復合介質材料等方式拓寬帶寬；通過優化基板材料和工藝提升導電性能，降低損耗；利用陣列設計將多個輻射單元組合，既提升了功率容量，又能實現更高的增益和波束控制能力。此外，可重構技術的應用讓微帶天線的靈活性進一步提升，通過微機電系統（MEMS）等技術改變天線的物理或電氣參數，可動態調整其工作頻率、極化方式或輻射方向圖，大幅提升了無線通信系統的頻譜使用效率和環境適應性。

在應用場景方面，微帶天線已廣泛覆蓋軍用和民用領域。在軍事領域，它是衛星通信、導彈遙控、導引頭、相控陣?yán)走_(dá)等設備的核心部件，為戰場通信和精確打擊提供保障；在民用領域，5G通信基站、衛星電視接收設備、物聯網傳感器、醫用探頭等設備中都能見到它的身影。隨著毫米波通信、衛星互聯網等新興技術的發展，微帶天線的應用場景進一步拓展，尤其在毫米波段，其集成化優勢更加凸顯，成為支撐高頻高速無線通信的關鍵器件。

展望未來，微帶天線的發展將朝著小型化、寬帶化、多頻段、可重構和高度集成化的方向推進。隨著材料科學和制造工藝的進步，新型高性能介質材料和納米導電材料的應用將進一步提升天線的性能；人工智能技術與天線設計的結合，將實現從理論建模、仿真優化到工藝實現的全流程智能化，大幅提升設計效率和精度。在萬物互聯的時代背景下，微帶天線作為無線通信的“橋梁”，將持續為各類智能設備提供穩定、高效的通信支撐，推動無線通信技術向更高速、更智能、更廣泛的領域發展。
