頻譜分析儀和電壓探頭怎么匹配？

頻譜分析儀與電壓探頭的匹配核心是 “參數對齊 + 接口兼容 + 場景適配”，核心目標是避免信號反射、衰減失真，確保測量精度（幅度、頻率、波形）。以下是系統的匹配邏輯、關鍵維度及實操步驟，兼顧基礎應用與專業場景：

一、核心匹配維度（按優先級排序）

1. 阻抗匹配（最關鍵，避免信號反射）

頻譜分析儀的輸入阻抗是 固定 50Ω（射頻 / 微波領域標準），而電壓探頭的阻抗分為兩種，匹配邏輯完全不同：

關鍵操作：

若用 50Ω 探頭：確保探頭、連接線（如 SMA 線纜）、轉接器均為 50Ω，頻譜儀輸入阻抗設為 “50Ω”（默認模式）。

若用高阻探頭：頻譜儀需切換至 “高阻輸入”（部分型號無此模式，需外接 1MΩ/50Ω 轉接器，如 Keysight 11742A），且測量頻率不超過探頭標注的 “高阻有效頻率”（通常≤500MHz）。

2. 頻率范圍匹配（避免信號衰減 / 失真）

要求：探頭的 - 3dB 帶寬 ≥ 頻譜儀的測量頻率上限（或被測信號的最高頻率分量）。例：測 6GHz 的射頻信號，需選帶寬≥6GHz 的探頭（如 Keysight N9340B 配套的 85025A 探頭，帶寬 0.01GHz~26.5GHz）；若用 3GHz 帶寬的探頭，6GHz 信號會被大幅衰減（衰減量可能＞20dB），測量結果完全失真。

補充：高阻探頭的帶寬通常低于 50Ω 探頭（如普通 1MΩ BNC 探頭帶寬≤100MHz），高頻場景必須選 50Ω 同軸探頭。

3. 輸入電壓范圍匹配（避免損壞設備 / 信號削波）

需同時滿足兩個條件：① 探頭的最大輸入電壓（峰值 / 有效值）≥ 被測信號的峰值電壓；② 頻譜儀的輸入電壓上限（通常標注為 “最大輸入功率”，如 + 30dBm≈1W，對應 50Ω 系統電壓 V=√(P×Z)=√(1×50)≈7.07V 峰值）≥ 探頭的輸出電壓。

舉例說明：

測 220V 交流市電（峰值≈311V）：需選高壓探頭（如 Tektronix P5100，1000:1 衰減，最大輸入 3000V 峰值），且探頭輸出電壓 = 311V÷1000=0.311V（遠低于頻譜儀輸入上限），避免過載。

測射頻大功率信號（如 + 20dBm≈0.1W，50Ω 系統電壓≈2.24V 峰值）：選普通 50Ω 探頭（最大輸入≥5V 峰值）即可，無需高壓探頭。

風險提示：若探頭最大輸入電壓＜被測信號，會燒毀探頭；若頻譜儀輸入過載，可能損壞前端衰減器或混頻器。

4. 衰減系數匹配（確保幅度讀數準確）

電壓探頭的衰減系數（如 1:1、10:1、100:1、1000:1）需與頻譜儀的 “探頭衰減設置” 一致，否則讀數會成倍數偏差：

例：用 10:1 衰減的探頭，若頻譜儀未設置衰減系數（默認 1:1），測量值會比實際值小 10 倍（誤差 20dB）；反之，若探頭 1:1，頻譜儀設為 10:1，讀數會大 10 倍。

操作要點：

查看探頭外殼標注的衰減系數（如 “×10”“1000:1”）；

進入頻譜儀 “輸入設置” 或 “探頭設置” 菜單，將衰減系數設為與探頭一致（部分智能探頭可自動識別，無需手動設置）。

5. 接口與連接方式匹配（確保物理兼容）

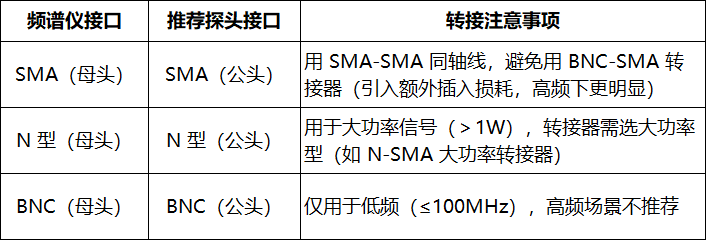

頻譜儀常見輸入接口：SMA（高頻主流）、N 型（大功率 / 低頻）、BNC（低頻）；電壓探頭接口需與之對應，避免強行轉接導致信號損耗或接口損壞：

關鍵原則：盡量減少轉接次數（每增加 1 個轉接器，插入損耗增加 0.1~0.5dB，高頻下可達 1dB 以上），轉接器需與阻抗匹配（如 50Ω 轉接器）。

二、分場景匹配實操步驟（新手直接套用）

場景 1：測高頻射頻信號（≥100MHz，如手機發射信號、雷達信號）

確認頻譜儀：輸入阻抗 50Ω、測量頻率上限（如 3GHz）、最大輸入功率（如 + 30dBm）；

選探頭：50Ω 阻抗 + 帶寬≥3GHz + 最大輸入電壓≥頻譜儀輸入上限對應的電壓（如 7.07V 峰值） + SMA 接口；例：Keysight N9344C（3GHz 頻譜儀）搭配 85025A（50Ω，26.5GHz 帶寬，SMA 接口）；

連接：用 50Ω SMA 同軸線直接連接探頭與頻譜儀，無額外轉接；

設置頻譜儀：輸入阻抗 = 50Ω，探頭衰減系數 = 探頭標注（如 1:1），耦合模式 = AC（射頻信號多為交流，DC 耦合無意義）；

驗證：用標準信號源（如 1GHz、0dBm 信號）測試，頻譜儀讀數應接近 0dBm（誤差≤±1dB），說明匹配正常。

場景 2：測低頻小信號（≤100MHz，如電路板電源紋波、傳感器輸出）

確認頻譜儀：支持高阻輸入（或外接 50Ω/1MΩ 轉接器）、測量頻率上限（如 100MHz）；

選探頭：1MΩ 高阻 + 帶寬≥100MHz + 衰減系數 10:1（減少加載效應） + BNC 接口；例：Rohde & Schwarz FSV3（100kHz~3GHz）搭配 RT-ZP10（1MΩ，1GHz 帶寬，BNC 接口）；

連接：用 BNC 線纜連接探頭與頻譜儀（或通過轉接器連接）；

設置頻譜儀：輸入阻抗 = 高阻（或 1MΩ），探頭衰減系數 = 10:1，耦合模式 = DC（測紋波需包含直流分量）；

驗證：用函數發生器輸出 1kHz、1Vpp 信號，頻譜儀讀數應接近 1Vpp（誤差≤±5%），無明顯衰減。

場景 3：測高壓信號（如市電 220V、工業設備高壓輸出）

確認頻譜儀：最大輸入電壓≤探頭輸出電壓（如探頭 1000:1 衰減，被測 300V 峰值→輸出 0.3V 峰值，遠低于頻譜儀上限）；

選探頭：高壓差分探頭（避免共模干擾） + 衰減系數≥1000:1 + 最大輸入電壓≥被測電壓 1.5 倍（留冗余）；例：Tektronix P5100（1000:1，3000V 峰值，100MHz 帶寬）；

連接：探頭正負極接被測信號兩端（差分測量），輸出端接頻譜儀（BNC/SMA 接口，需轉接時用高壓兼容轉接器）；

設置頻譜儀：探頭衰減系數 = 1000:1，輸入阻抗 = 高阻，耦合模式 = AC（市電含 50Hz 工頻，AC 耦合可濾除直流偏移）；

驗證：用萬用表測被測信號有效值，頻譜儀讀數換算后（顯示值 ×1000）應與萬用表接近（誤差≤±10%）。

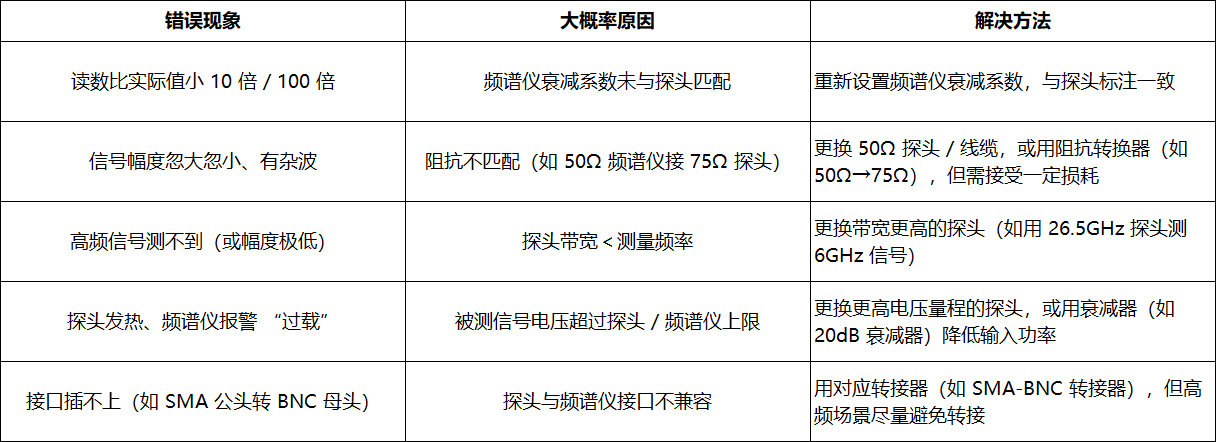

三、常見匹配錯誤及排查方法

四、總結：匹配核心口訣

阻抗優先：50Ω 配 50Ω（高頻），高阻配高阻（低頻），不混配；

頻率夠?：探頭帶寬≥測量頻率，高頻選 50Ω 同軸探頭；

電壓安全：探頭最大輸入≥被測信號，頻譜儀不超載；

衰減一致：探頭標注與頻譜儀設置相同，避免讀數偏差；

接口兼容：減少轉接，高頻用 SMA，低頻用 BNC/N 型。

按以上邏輯匹配，可確保信號無反射、無失真，測量精度符合要求。
