電壓探頭的底噪怎么測?

測量電壓探頭底噪的核心原則是切斷外部信號輸入，僅采集探頭自身的噪聲信號，通過示波器觀測并計算噪聲的幅值或有效值，步驟如下：

一、測試前準備

設備清單:

待測電壓探頭（如高壓差分探頭、單端電壓探頭）

示波器（帶寬需高于探頭帶寬，確保測量準確性）

50Ω 終端匹配器（若探頭支持）

短路帽 / 金屬短路片（用于短接探頭輸入）

接地連接線（低阻抗，減少外部干擾）

環境準備:

選擇電磁干擾小的環境（遠離大功率設備、高頻信號源）

示波器和探頭均需預熱 10~30 分鐘，確保性能穩定

探頭與示波器的連接需牢固，避免接觸不良引入額外噪聲

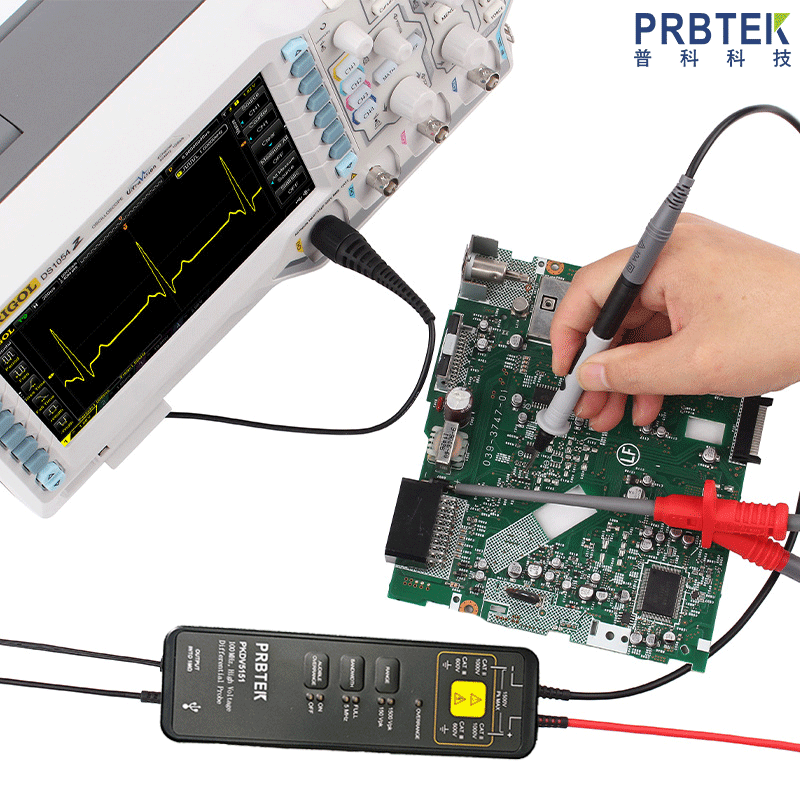

二、關鍵測試步驟

短接探頭輸入端子

對于單端電壓探頭：將探頭的信號端（正端）與接地端（負端）直接短接，可使用短路帽或金屬片連接，確保無外部信號輸入。

對于差分電壓探頭：將兩個差分輸入端（V + 和 V-）短接，同時保持探頭接地端可靠接地，避免共模噪聲干擾。

若探頭有衰減檔位（如 1X/10X），優先測試常用檔位（如 10X），不同檔位底噪可能不同。

設置示波器參數

耦合方式：選擇 DC 耦合（AC 耦合會濾除低頻噪聲，導致測量結果偏低）。

帶寬限制：若測試特定帶寬下的底噪，可開啟示波器的帶寬限制功能（如 20MHz）；若測試全帶寬底噪，則關閉帶寬限制。

時基設置：調整為適中的時基（如 100μs/div），確保屏幕上能顯示穩定的噪聲波形。

垂直檔位：調小垂直檔位（如 1mV/div 或 2mV/div），讓噪聲波形占滿屏幕 2/3 左右，便于觀測。

觸發方式：選擇 Auto（自動觸發），確保波形穩定顯示。

消除接地環路干擾

探頭接地夾應盡量靠近短接處，縮短接地引線長度（過長會引入電磁干擾）。

若示波器有隔離通道或使用電池供電，可進一步降低接地環路帶來的噪聲。

采集噪聲數據

觀察示波器屏幕上的噪聲波形，為隨機噪聲，無固定頻率成分。

記錄噪聲的 峰峰值（Vpp）：即噪聲波形最高點與最低點的電壓差，這是最直觀的底噪指標。

若需更精準的有效值（Vrms），可使用示波器的 測量功能，直接讀取噪聲的有效值（一般峰峰值約為有效值的 6~8 倍）。

三、數據處理與注意事項

1.多次測量取平均值

同一檔位下重復測量 3~5 次，取峰峰值的平均值，減少偶然誤差。

分別測試探頭不同檔位（如 1X/10X）、不同帶寬下的底噪，形成完整的測試報告。

2.區分底噪與外部干擾

若噪聲波形中出現固定頻率的尖峰（如 50Hz/100Hz 工頻干擾），屬于外部電磁干擾，需優化測試環境后重新測量。

正常的探頭底噪應為無規律的隨機波形，無明顯的周期性成分。

3.對比參考標準

參考探頭的 datasheet 指標，若實測底噪遠高于標稱值，可能是探頭損壞、老化或連接不良。

例如普科科技 PKDV508E 高壓差分探頭，標稱底噪通常在 mV 級，不同帶寬下數值不同。

四、拓展：底噪對測量的影響

探頭底噪決定了測量的最小可分辨信號，若被測信號幅值接近或低于底噪，會被噪聲淹沒導致無法準確測量。因此，在微弱信號測試場景（如電源紋波、傳感器小信號），需優先選擇底噪更低的探頭。
