近場探頭定位輻射熱點怎么設置

近場探頭定位輻射熱點的設置，核心是按 “探頭選型→儀器配置→參數設定→掃描定位→驗證” 流程操作，以下是不帶具體型號、可直接落地的通用方案，全程聚焦原理與通用操作。

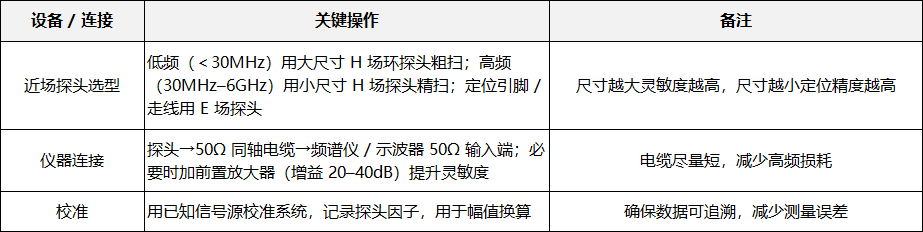

一、通用設備與連接設置

二、頻譜分析儀通用參數設置

1. 頻率設置：已知超標點設中心頻率 + 窄跨度（1–10MHz）；未知時設起始 / 終止頻率（如 150kHz–6GHz）。

2. 帶寬與檢波：

150kHz–30MHz：RBW=9kHz，VBW=90kHz，檢波器選 QP（準峰值）/PK（峰值）。

30MHz–6GHz：RBW=120kHz，VBW=1.2MHz，優先峰值檢波，開啟 Max Hold 鎖定最強信號。

3. 幅值與衰減：衰減設 0dB（靈敏度優先），參考電平設為 “略高于噪聲基底 + 20dB”，避免信號削波。

4. 觸發與顯示：開啟 Max Hold 與 Normal 顯示，便于觀察信號變化趨勢。

三、示波器頻譜視圖通用設置

1. 通道設置：近場探頭接通道 1，阻抗設為 50Ω，單位選 dBuV。

2. 頻譜視圖：打開頻譜顯示，設置頻率范圍（如 DC–500MHz），RBW=10kHz，開啟 Max Hold。

3. 觸發：用待測信號觸發，確保波形穩定，便于關聯時域與頻域信號。

四、掃描與定位操作步驟

1. 粗掃定位（全局→區域）：

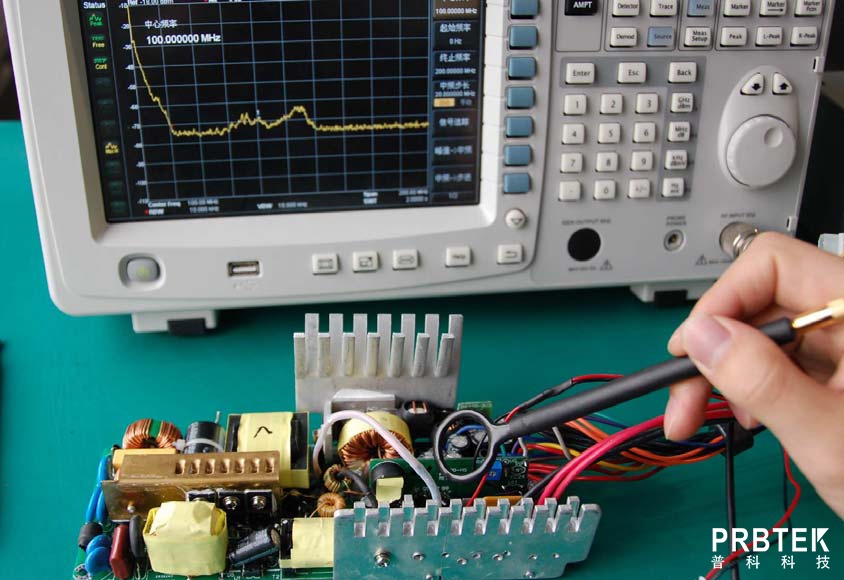

探頭與被測物保持 1–3cm 勻速移動，用大尺寸 H 場探頭快速掃整機 / PCB，標記信號幅值突變區域。

重點關注電源模塊、時鐘電路、MOSFET、變壓器等高頻噪聲源。

2. 精確定位（區域→點）：

換小尺寸探頭，在粗掃熱點內以 1–2mm 步距移動，旋轉探頭找信號最大值方向（探頭方向性敏感）。

用 E 場探頭定位芯片引腳、走線或連接器等精確位置。

驗證：臨時屏蔽（如導電布）或并聯 RC 吸收電路，觀察信號下降幅度，確認輻射源。

五、關鍵操作要點與避坑

1. 探頭距離：粗掃 1–3cm，精掃 0.5–1cm，避免距離突變導致幅值誤判；高頻按 λ/2π 動態調整。

2. 環境控制：遠離其他輻射源，必要時在屏蔽箱內測試，減少背景干擾。

3. 干擾排除：斷開外設 / 線纜復測，判斷輻射是來自 PCB 還是線纜；逐塊斷電，定位故障模塊。

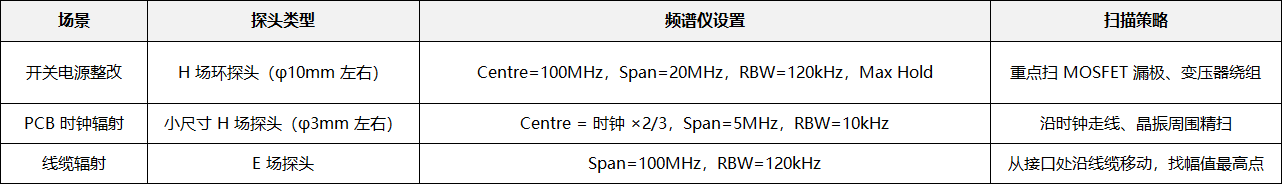

六、通用快速定位模板
