電流探頭的衰減倍數如何設置

電流探頭的衰減倍數（衰減比）設置，核心是按 “確認探頭傳輸比→匹配示波器通道設置→校準歸零→驗證精度” 四步操作，確保示波器能直讀準確電流值，避免換算誤差。

一、核心原理與計算

電流探頭以固定傳輸比（如 50V/A、100mV/A）將電流轉為電壓輸出，示波器衰減比需設為傳輸比的倒數，實現 “電壓讀數→電流值” 的自動換算，公式如下：

衰減比（X）= 1 / 傳輸比（V/A）

示例：傳輸比 50V/A → 衰減比 50X；傳輸比 100mV/A（0.1V/A）→ 衰減比 10X。

二、詳細設置步驟（通用流程）

確認探頭參數

查看探頭銘牌或規格書，記錄傳輸比（如 50V/A、10mV/A）、量程與頻率范圍。

部分探頭支持多量程切換，需先選定目標量程，再確認對應傳輸比。

示波器通道配置

進入通道 “探頭設置”，選擇 “電流” 模式（部分示波器需手動切換）。

手動輸入衰減比（如 50X）；若為 TEKPROBE 等智能接口，示波器可自動識別并匹配衰減比。

將示波器輸入阻抗設為 1MΩ，耦合方式選 DC，避免信號失真與基線偏移。

校準與歸零

閉合探頭鉗口（空載），執行 “零點校準 / 消磁”，確保無電流時基線穩定歸零，消除積分器失調或磁芯剩磁影響。

若有漂移，可啟用示波器 “基線歸零” 或積分器 “自動校準” 功能。

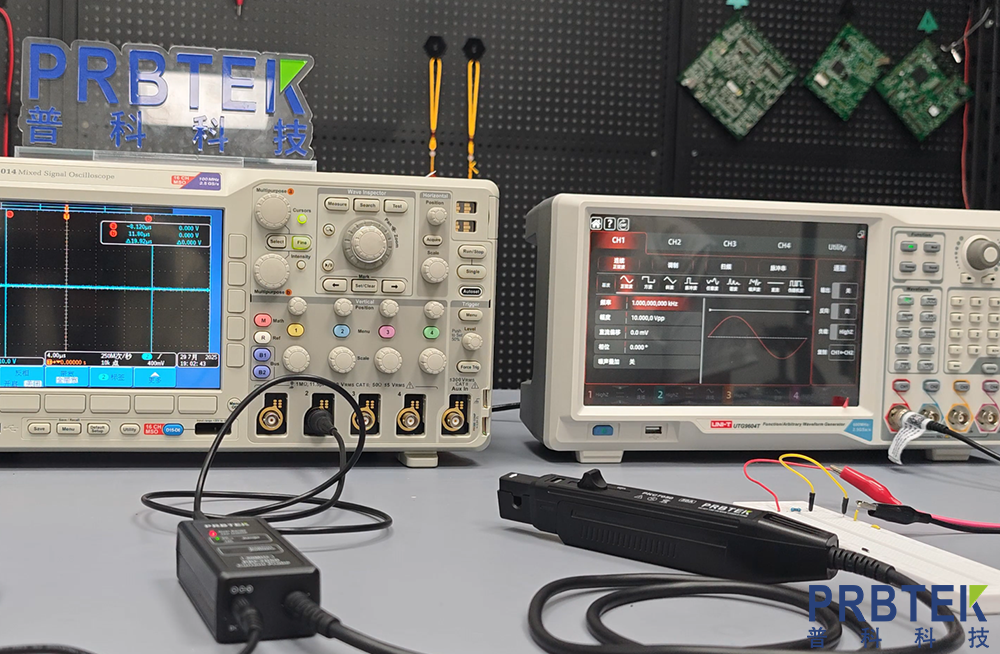

精度驗證

用標準電流源或已知電流回路測試，確認示波器讀數與實際電流一致，誤差在探頭標稱精度范圍內。

若波形幅度過大 / 過小，可調整垂直檔位，而非修改衰減比。

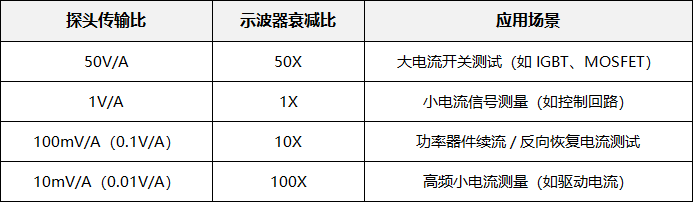

三、常見場景與設置示例

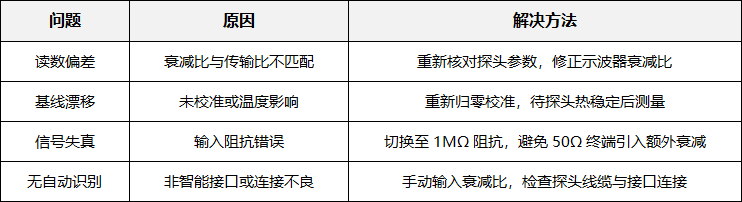

四、關鍵注意事項與問題排查

五、泰克 / 是德等示波器快速操作要點

泰克：通道菜單→探頭設置→類型選 “電流”→輸入衰減比（如 50X）→執行 “消磁 / 歸零”。

是德：通道→探頭→電流探頭→輸入傳輸比（如 50V/A）→示波器自動計算衰減比并設置。
