PK-CWT系列柔性電流探頭在整流變壓器局部放電監測中的應用方案

一、客戶背景

客戶名稱：某電力設備制造有限公司

所屬行業：電力設備制造，主要從事各類電力變壓器、整流裝置的研發生產業務。

測試需求：針對自主生產的10kV級整流變壓器，完成局部放電檢測工作。

具體要求包括：準確測量電流的峰值、波形及重復頻率；同時要適配公司現有示波器。

二、整套儀器配置

三、系統搭建

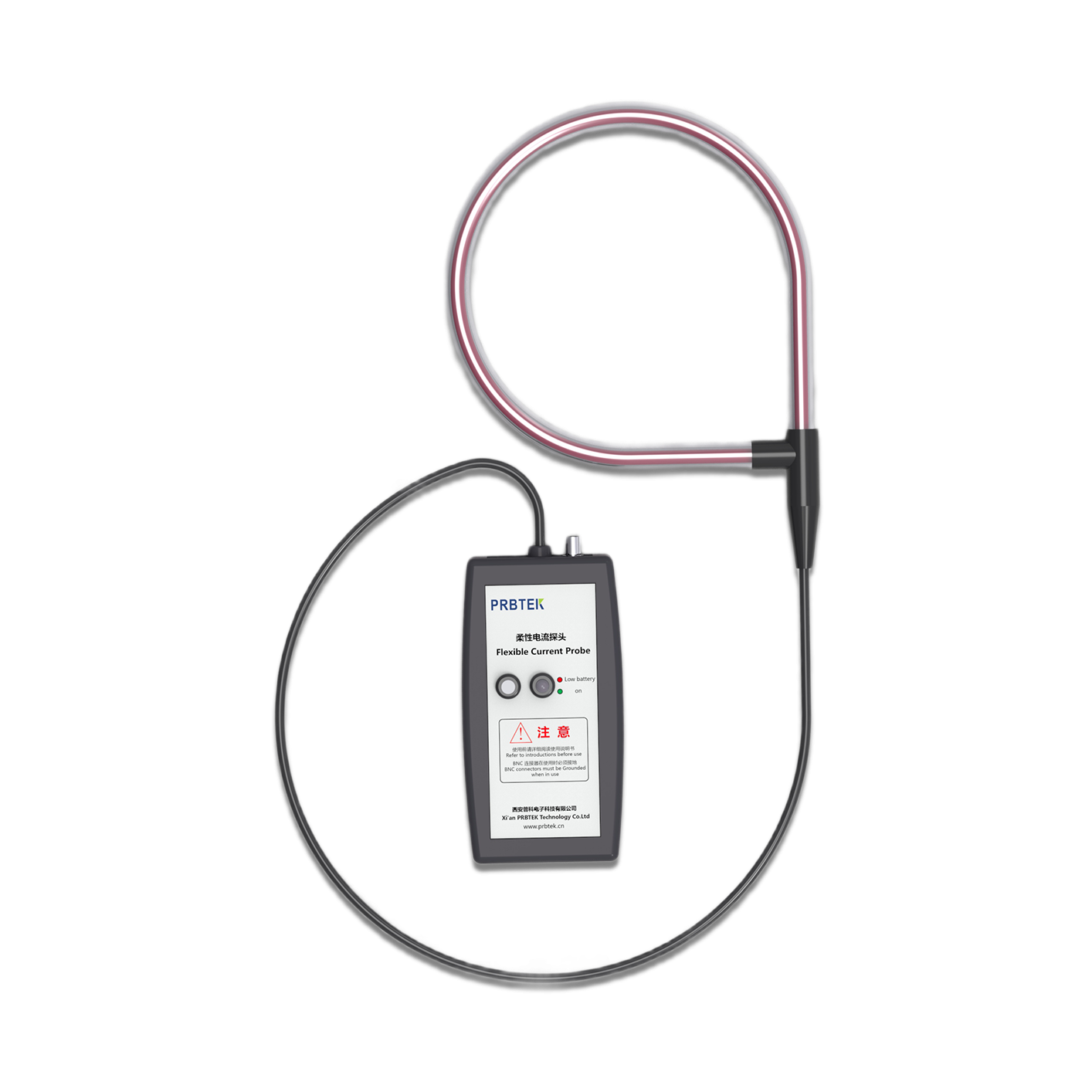

先用BNC連接線，一端接PK-CWT/30探頭的輸出端，另一端接入示波器。連接完成后，將示波器輸入阻抗調至1MΩ檔位，結合探頭靈敏度參數，調整示波器衰減比例，確保信號傳輸準確。

通過USB接入供電電壓或安裝4節5號電池，將探頭電源開關撥至ON檔。觀察探頭面板，當綠色電源指示燈常亮?xí)r，說明探頭已完成初始化，可進入后續工作狀態。

將整流變壓器的接地線，從探頭柔性感應環的中間位置穿過，注意要把感應環的插頭完全插到底部接口，避免放在環的交界處，此處易產生測量誤差。安裝后調整探頭位置，使其與變壓器線圈等強磁場源盡可能保持距離，減少干擾影響。

進行前期干擾測試，把探頭環套在被測導線周邊，但不夾緊導線，通過示波器觀察背景信號。若顯示的噪聲數值≤5mVp-p，說明現場干擾符合測量要求；若噪聲超標，重新調整探頭位置或排查周邊干擾源。

四、測試方法

先將待檢測的整流變壓器放到標準測試環境中，控制環境溫度25℃、濕度60%。給變壓器施加1.3倍額定電壓，激發局部放電現象，等待設備運行參數穩定后，再啟動正式測量工作。

操作示波器，將采樣率設置為2GSa/s，設定記錄時長10s，開始采集局部放電產生的脈沖電流波形。為保證數據可靠，分別在高壓繞組、低壓繞組、鐵芯接地這三個關鍵測試點位各測量3次，避免單次測量的偶然性。

利用示波器自帶的數據分析功能，提取每次測量的脈沖電流峰值、上升時間、波形寬度和重復頻率等關鍵參數。將這些參數與電力設備絕緣缺陷判定的行業標準進行對比，判斷變壓器是否存在絕緣隱患。

測量結束后，要按規范流程操作：先關閉整流變壓器的供電電源，等待設備完全放電（避免觸電風險），再拔出探頭感應環，最后斷開探頭的供電電源，整理好所有儀器并歸位存放。

五、測試結果

實際測試數據顯示，脈沖電流峰值誤差≤0.8%，低于客戶要求的1%誤差上限；當母線處于感應環中心位置時，校準讀數誤差完全滿足精準測量的核心需求。

PK-CWT/30探頭成功捕捉到納秒級的局部放電脈沖電流波形。得益于其0.6Hz-16MHz的寬帶寬特性，采集到的波形沒有出現失真情況，電流的上升沿和衰減過程都清晰可辨，能為參數提取提供準確的波形依據。

經實際測試，該探頭與客戶現有示波器適配良好，數據傳輸過程穩定，沒有出現丟包問題，既能實時觀測波形變化，也能留存數據進行后期深度分析。
