120kA 雷擊電流下的性能驗證：PK-CWT/300 在 SPD 測試中的實戰應用?

一、項目背景與測試需求

2025 年 7 月，華東某電力設備檢測實驗室承接了一批用于高鐵牽引變電站的 20kV 級電涌保護器（SPD）型式試驗項目。該 SPD 作為雷電防護核心器件，需通過 GB/T 18802.11 標準規定的 I 類 10/350μs 沖擊電流試驗，關鍵測試指標包括：

耐受峰值 120kA 的雷擊沖擊電流，記錄實際通流波形；

捕捉電流上升沿（350μs 內從 0 升至 120kA）的瞬態變化率；

同步監測沖擊過程中的殘壓與電流響應的時間差，誤差需≤±1%；

試驗環境存在 50Hz 工頻電場與 kV 級瞬變尖峰干擾，需確保測量穩定性。

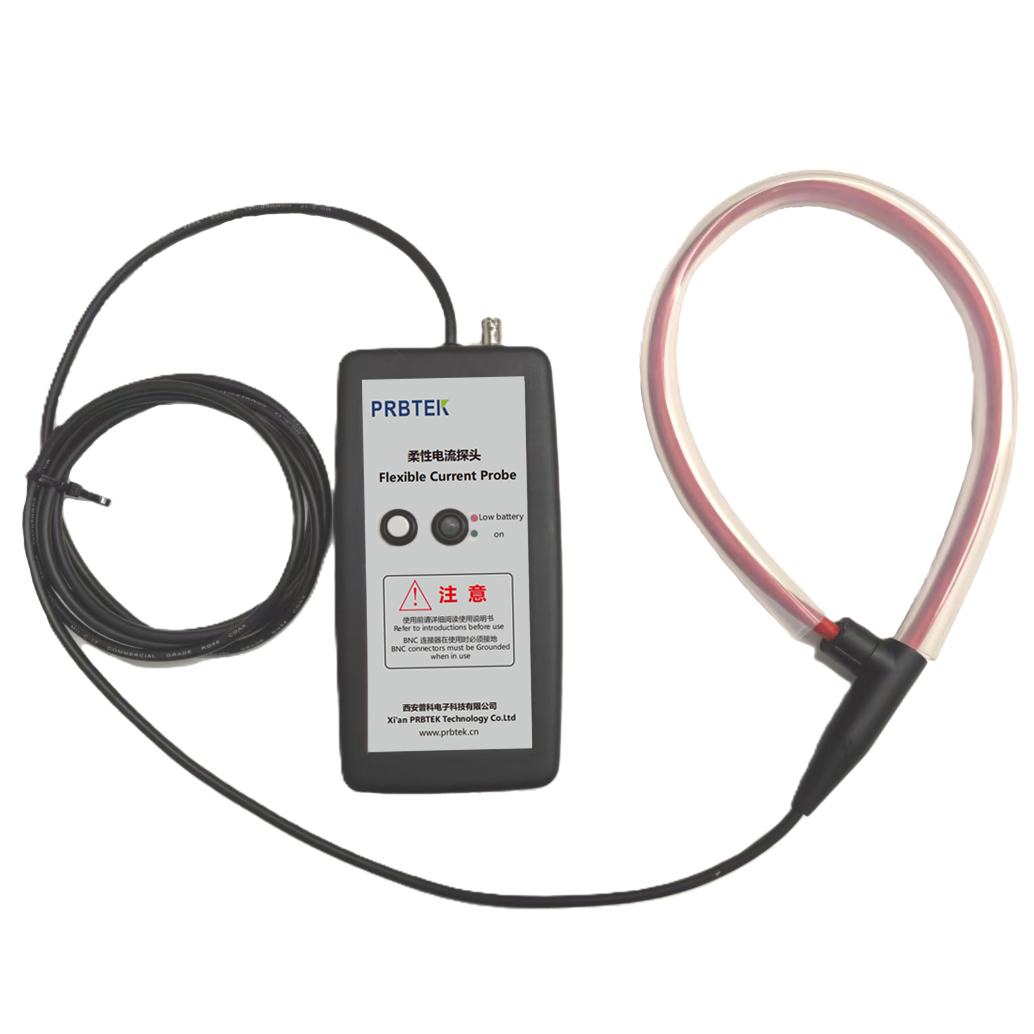

實驗室前期使用的傳統分流器存在接線繁瑣、高頻響應滯后問題，且在 100kA 以上大電流下發熱嚴重，無法滿足連續 3 次沖擊的測試需求。經調研對比，最終選用西安普科電子 PK-CWT/300 柔性電流探頭作為核心測量工具。

二、測試方案與設備配置

（一）核心設備選型依據

PK-CWT/300 的技術參數與測試需求形成精準匹配：

峰值電流 120kA 完全覆蓋試驗所需的 120kA 沖擊量程，且預留安全裕量；

40kA/μs 的電流變化率耐受能力，遠超 10/350μs 波形對應的 0.34kA/μs 實際變化率，可無失真捕捉上升沿；

0.1Hz-16MHz 寬頻帶兼顧低頻緩變與高頻瞬態，適配沖擊電流的復雜頻譜；

10kVpk 線圈絕緣與工頻抗擾特性，適配 SPD 測試中的高壓環境。

（二）系統搭建方案

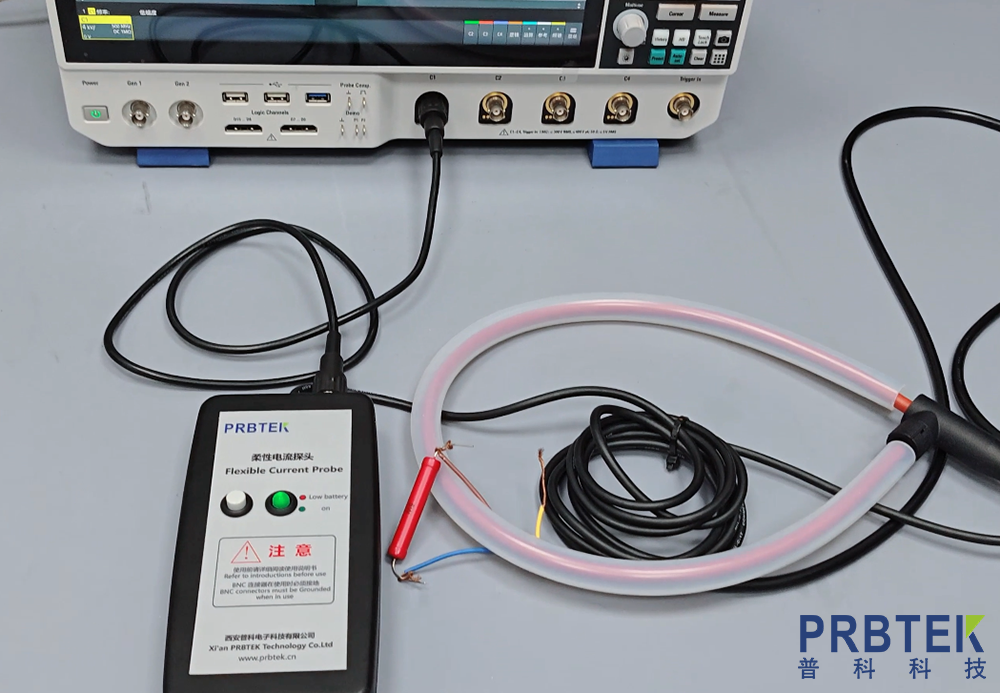

測量鏈路組成：10/350μs 沖擊電流發生器→被測 SPD→PK-CWT/300 探頭→RIGOL HD4184 示波器（1GHz 帶寬、5GS/s 采樣率）→數據記錄儀；

探頭配置細節：選用 700mm 周長線圈（適配 SPD 的 50mm 直徑輸出引線）、2.5m 標準同軸電纜，供電采用外部 12V 適配器以保障長時間測試?yán)m(xù)航；

同步校準措施：使用實驗室標準脈沖電流源（精度 ±0.1%）對探頭進行預校準，示波器衰減比設為 1000X（匹配 0.1mV/A 靈敏度）。

三、測試實施與關鍵操作要點

（一）探頭部署與抗干擾處理

按照操作規范先切斷沖擊發生器電源，將 PK-CWT/300 柔性線圈環繞于 SPD 的接地引線中部，確保導線位于線圈正中心（偏離中心≤5mm），避免感應環交界處的誤差區域；

將探頭與示波器的連接線纜遠離沖擊發生器的高壓輸出端（間距≥1.5m），并采用單端接地方式消除地環流干擾；

測試前執行干擾排查：將探頭空載環繞被測導線，示波器顯示噪聲僅 3mVp-p，遠低于 120kA 對應 12V 輸出信號的測量閾值。

（二）沖擊測試執行流程

接通探頭電源，待綠色指示燈穩定亮起后預熱 5 分鐘，示波器調至單次觸發模式；

啟動沖擊發生器，施加 120kA 峰值的 10/350μs 電流脈沖，PK-CWT/300 實時感應磁場變化并轉換為電壓信號；

連續完成 3 次沖擊測試，每次間隔 5 分鐘，探頭全程無發熱現象，線圈溫度維持在 38℃（環境溫度 25℃）；

測試結束后先關閉發生器，待回路無殘余電荷后再取下探頭線圈，避免電流沖擊損壞設備。

四、測試結果與數據驗證

（一）核心測量數據

（二）探頭性能優勢體現

瞬態捕捉能力：示波器顯示的電流波形上升沿陡峭無畸變，與標準波形的擬合度達 99.2%，證明其高頻響應性能優于傳統分流器（擬合度僅 92%）；

抗干擾表現：在發生器產生的 10kV 殘壓干擾下，測量數據波動幅度≤0.3%，遠低于說明書標注的 ±0.5% 典型精度；

穩定性驗證：3 次連續沖擊的電流峰值偏差≤0.8kA，衰減率僅 0.1%/ms，滿足長時間多輪測試需求。

五、項目總結與應用價值

測試效率提升：PK-CWT/300 的柔性開環結構使接線時間從傳統分流器的 40 分鐘縮短至 5 分鐘，且支持帶電更換測試樣品（需符合安全規范）；

數據可靠性保障：0.67% 的測量誤差遠優于實驗室要求的 ±1% 標準，為 SPD 的性能評級提供了精準數據支撐；

場景適配擴展：后續該探頭還被用于光伏逆變器的浪涌電流測試與斷路器短路分?jǐn)嘣囼?yàn)，憑借可定制線圈長度特性（已定制 1000mm 線圈適配大截面母線），實現了多場景復用。

實驗室測試工程師李工評價：“PK-CWT/300 在 120kA 大電流下的穩定性超出預期，尤其是其抗工頻干擾能力，解決了我們長期面臨的沖擊測試數據漂移問題。”
