PK-CWT/30羅氏線圈在工業電力系統短路電流測量中的應用

在工業電力系統中，短路故障是嚴重威脅系統安全穩定運行的問題。短路電流具有峰值高、變化快的特點，精準測量短路電流對于故障分析、保護裝置整定以及電力設備選型至關重要。羅氏線圈憑借其測量交流電流的優勢，在短路電流測量領域展現出獨特價值。本文以 PK-CWT/30 型號羅氏線圈為例，探討其在工業電力系統短路電流測量中的應用。

一、工業電力系統短路電流測量需求

工業電力系統中的短路故障，會產生巨大的交流短路電流，其峰值可達數萬安培，且電流上升速率極快。準確測量短路電流的峰值、上升時間等參數，是分析短路故障嚴重程度、評估電力設備耐受能力以及優化保護裝置動作特性的關鍵。這要求測量設備能夠快速響應、承受大電流沖擊，并且精準捕捉短路電流的動態變化過程。

二、PK - CWT/30 羅氏線圈性能參數適配性

PK - CWT/30 羅氏線圈非常適合工業電力系統短路電流測量。其靈敏度為 1mV/A，能將強大的短路電流轉化為可采集的電壓信號，精準反映電流大??；峰值電流達 12kA，可應對工業電力系統短路時的大電流峰值；di/dt 為 40kA/μs，對于短路電流的快速上升過程能迅速響應，捕捉電流的瞬態變化；噪聲僅為 5mVp - p，避免了噪聲對短路電流測量信號的干擾；低頻帶寬 0.6Hz，可覆蓋短路電流的基波及相關低頻成分，高頻（3dB）在 300mm 和 700mm 線圈長度下均為 16MHz，能捕捉短路電流中的高頻諧波；衰減為 0.5%/ms，保證了短路電流測量信號的穩定性；典型精度 1%，滿足短路電流測量的精度要求。

三、應用場景與實施過程

（一）測試準備

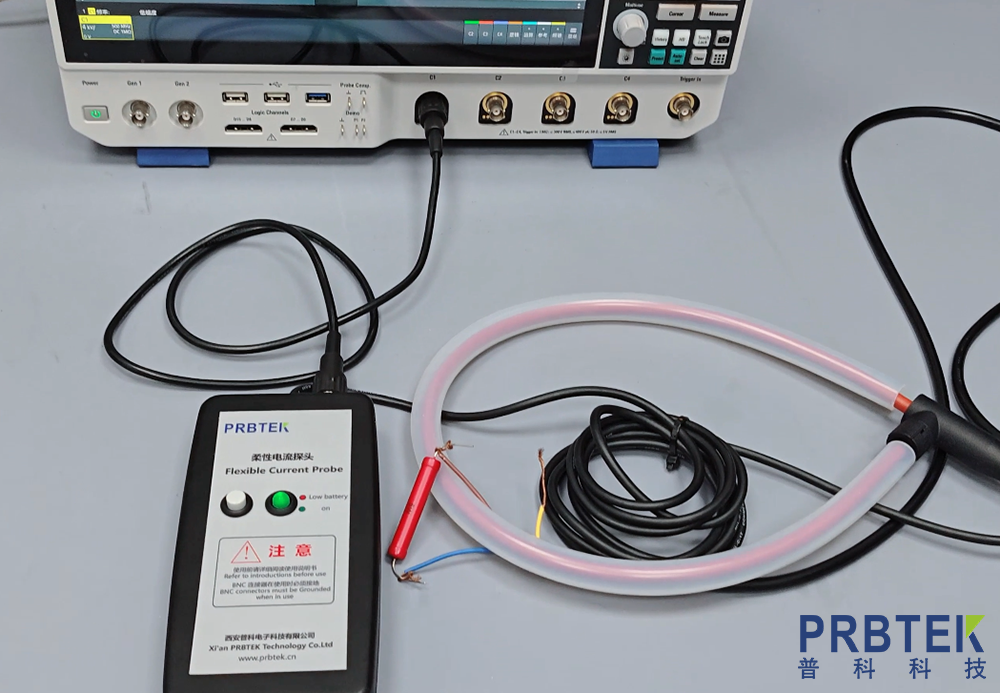

將 PK - CWT/30 羅氏線圈環繞在工業電力系統的母線或饋線電纜上，確保線圈與被測導體緊密貼合，減少測量誤差。然后將羅氏線圈的輸出端連接到高精度的故障錄波裝置或數據采集系統，用于采集和分析短路電流產生的電壓信號。

（二）短路故障模擬與電流測量

通過模擬工業電力系統中的短路故障（如三相短路、單相接地短路等），觸發短路電流。利用 PK - CWT/30 羅氏線圈對短路電流進行測量：

短路電流峰值測量：當短路故障發生時，電流迅速上升至峰值，線圈輸出的電壓信號也隨之快速上升，通過對電壓信號的分析，可精準測量出短路電流的峰值，為評估電力設備的短路耐受能力提供依據。

短路電流上升時間測量：線圈的高 di/dt 響應能力，使其能準確捕捉短路電流從起始到峰值的上升時間，這對于保護裝置的動作時間整定非常關鍵，可確保保護裝置在合適的時間內切斷故障電路，減少故障損失。

短路電流波形分析：通過采集線圈輸出的電壓信號，還原出短路電流的波形，能分析短路電流的諧波成分、衰減特性等，為深入研究短路故障的特性和電力系統的暫態過程提供數據支持。

四、應用優勢與效果

（一）非接觸式測量的安全性

PK - CWT/30 采用非接觸式測量，無需斷開工業電力系統的運行線路，在測量過程中不會對系統的正常運行造成干擾，同時也保障了測量人員的安全，尤其適合在運行中的工業電力系統中進行短路電流測量。

（二）高響應速度與寬頻帶的精準性

高 di/dt 響應能力和寬頻帶特性，使線圈能快速、準確地捕捉短路電流的瞬態變化和豐富的頻率成分，完整還原短路電流的波形，為短路故障分析提供精準的數據，有助于更準確地判斷故障類型和位置。

（三）大電流承受與高精度的可靠性

12kA 的峰值電流承受能力，使其能應對工業電力系統嚴重短路故障的大電流沖擊；1% 的典型精度，保證了短路電流測量結果的可靠性，為電力系統的故障分析、保護裝置整定等工作提供了可信的依據。

五、結論

PK - CWT/30 羅氏線圈憑借其優異的性能參數，完美適配工業電力系統短路電流測量的需求。在實際應用中，能夠精準、可靠地測量短路電流的峰值、上升時間等關鍵參數，為工業電力系統的故障分析、保護裝置優化以及電力設備選型提供了有力的技術支持，展現出在工業電力系統短路電流測量領域廣闊的應用前景。隨著工業電力系統對安全穩定運行要求的不斷提高，羅氏線圈技術也將不斷優化，以滿足更嚴苛的短路電流測量需求。
