PK-CWT/600 羅氏線圈在高壓輸變電線路故障監測中的應用

一、產品特性概述

PK-CWT/600 羅氏線圈具備出色的性能參數，靈敏度達 0.05mV/A，能敏銳捕捉微弱電流變化；峰值電流可達 240kA，可應對高壓輸變電線路的大電流場景；di/dt 為 40kA/us，對電流瞬態變化響應迅速；噪聲僅 5mVp-p，確保測量數據的高純凈度；衰減為 0.1%/ms，有效降低信號誤差；低頻帶寬 3dB 為 0.1Hz，高頻 (3dB) 達 16MHz，實現寬頻帶精準測量。線圈長度為 700mm，典型精度 1%，為精確測量提供可靠保障。

二、高壓輸變電線路故障監測需求分析

高壓輸變電線路承擔著長距離、大功率電能傳輸?shù)娜蝿?wù)，然而在運行過程中，易受雷擊、外力破壞、設備老化等因素影響，發生短路、接地等故障。這些故障會產生瞬間大電流、高頻暫態信號等復雜電流特征。傳統電流監測設備，如電磁式電流互感器，存在磁飽和、頻帶窄等問題，難以準確捕捉故障時的瞬態電流變化。因此，需要一種能在大電流、寬頻帶范圍內精準測量電流的設備，以實現對高壓輸變電線路故障的快速識別與定位，保障電網的穩定運行。

三、PK-CWT/600 羅氏線圈應用過程

（一）安裝部署

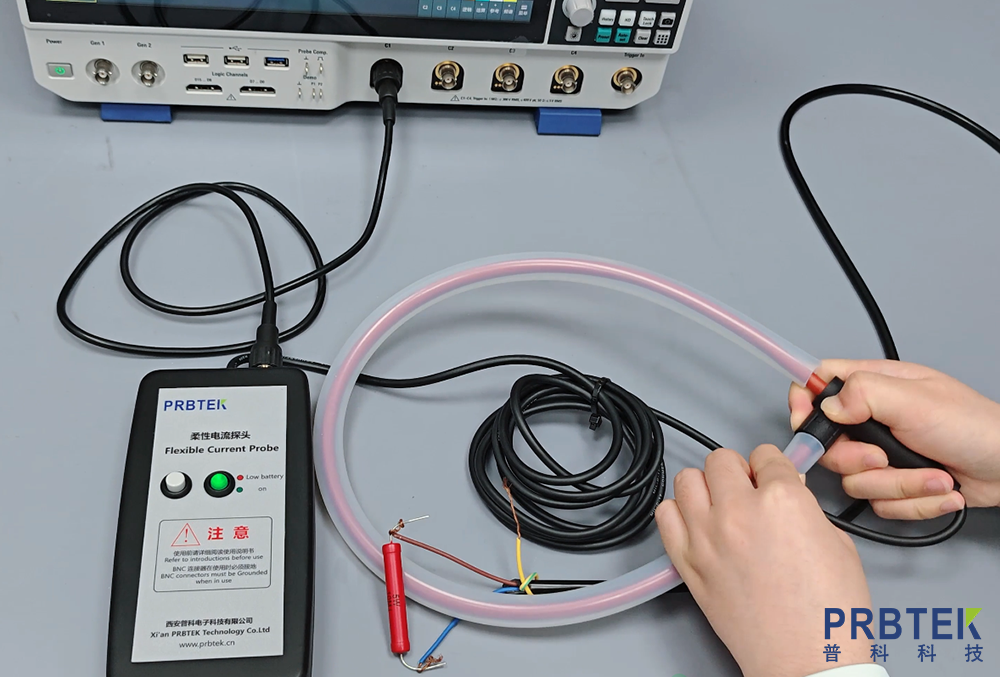

在高壓輸變電線路的監測點，將 PK-CWT/600 羅氏線圈（700mm 長度）環繞在輸電線路的三相電纜上。由于其柔性設計，無需斷電或切斷電纜，可快速、安全地完成安裝，且不會對線路的正常運行造成影響，適應高壓輸變電線路的帶電作業要求。

（二）數據采集與分析

將羅氏線圈與專業的電力監測裝置連接，該裝置具備高速采樣（采樣率≥10MS/s）和寬頻帶分析能力。當高壓輸變電線路發生短路故障時，瞬間產生的大電流（峰值可達數百千安）和高頻暫態信號會被 PK-CWT/600 羅氏線圈實時捕捉。通過監測裝置對采集到的電流數據進行分析，可獲取故障電流的峰值、上升時間、持續時間以及諧波成分等關鍵參數。例如，在一次雷擊導致的線路短路故障中，羅氏線圈準確測量到故障電流峰值為 200kA，上升時間僅為 5μs，且通過諧波分析發現存在豐富的高頻分量，這些數據為故障類型判斷（雷擊短路）和故障點定位提供了重要依據。

四、應用效果與價值

（一）精準捕捉故障電流，提升故障識別準確率

PK-CWT/600 羅氏線圈憑借其寬頻帶、大電流測量能力和高精度特性，能夠完整、準確地捕捉高壓輸變電線路故障時的電流波形，包括瞬態大電流和高頻暫態信號。相比傳統設備，有效避免了因磁飽和等問題導致的測量失真，使故障電流的各項參數測量更精準，從而大幅提升了故障識別的準確率，為后續的故障處理提供了可靠的數據支撐。

（二）快速響應故障，縮短故障處理時間

由于該羅氏線圈對電流變化響應迅速，能在故障發生瞬間就捕捉到電流的異常變化，并將數據實時傳輸至監測裝置。電力運維人員可根據監測數據快速判斷故障類型和大致位置，及時采取相應的故障隔離和修復措施，有效縮短了故障處理時間，減少了因線路故障對電力供應的影響，提高了電網的供電可靠性。

（三）保障電網穩定運行，降低經濟損失

通過對高壓輸變電線路故障的精準監測與快速處理，有效防止了故障的進一步擴大，避免了因長時間停電或設備損壞造成的巨大經濟損失。同時，也有助于提前發現線路的潛在故障隱患，如因設備老化導致的局部電流異常，便于運維人員進行預防性維護，保障了電網的長期穩定運行。
